Металлорукав Р3-ЦХ 20 d20мм без протяжки (уп.50м) ГОФРОМАТИК zeta42413 ЗЭТА

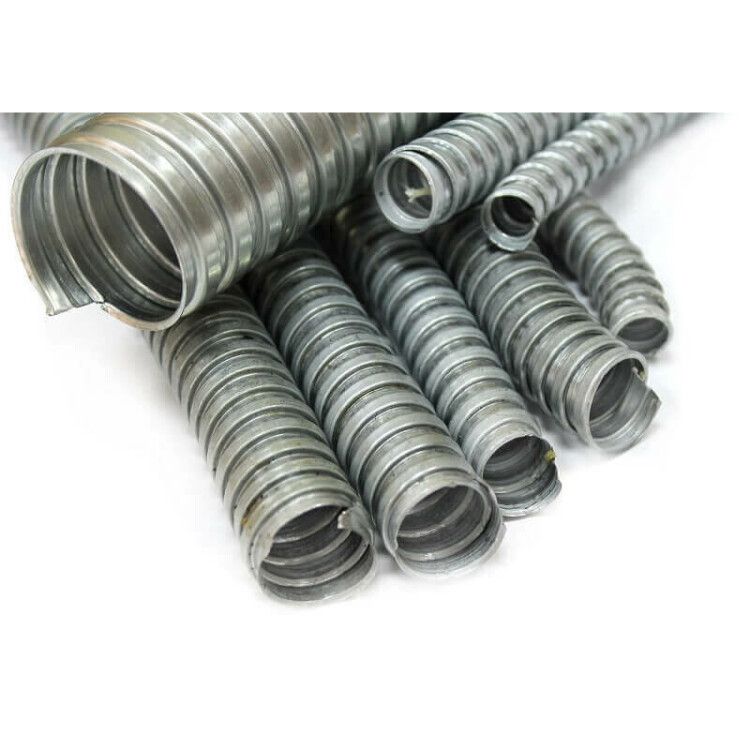

Металлорукав Р3-ЦХ 20 диаметр 20 мм без протяжки упаковка 50 м от ЗЭТА Новосибирск предназначен для механической защиты кабелей в агрессивных средах — особенно там, где есть пыль, газы или риск повреждения. Благодаря оцинкованной стали и уплотнению из волокна, этот металлорукав выдерживает нагрузки на растяжение и работает в широком температурном диапазоне.

Назначение и область применения

Металлорукав Р3-ЦХ 20 диаметр 20 мм без протяжки упаковка 50 м используется для защиты кабельных трасс от механических воздействий, пыли, масла и агрессивных газов. Подходит для прокладки в производственных зонах, на конвейерах, в системах вентиляции, в местах с высокой запыленностью — например, на заводах по переработке древесины, цемента или пищевых продуктов. Уплотнение не обеспечивает герметичность, поэтому не применяется в условиях постоянного контакта с жидкостью или под давлением.

Технические характеристики

• Материал: оцинкованная сталь — устойчив к коррозии, долговечен в суровых условиях;
• Наружный диаметр: 21,9 мм; Внутренний диаметр: 19,1 мм — позволяет пропускать кабели до 18–19 мм в диаметре;
• Номинальный диаметр: 21,9 мм — соответствует классическому обозначению “20 мм”;
• Разрывное усилие: 250 Н — способен выдерживать значительную нагрузку при растяжении;
• Температура эксплуатации: от –40 °C до +100 °C — подходит для холодных складов и нагреваемых участков;
• Степень защиты IP40: предохраняет от твердых частиц больше 1 мм, но не от воды и паров;
• Гибкость: гибкий — легко формируется вокруг препятствий без потери прочности;
• Статический радиус изгиба: 60 мм — минимальный допустимый радиус изгиба при фиксированной установке;
• Уплотнение: специальное волокно/нить — задерживает крупную пыль и частички, снижает попадание загрязнений внутрь;
• Длина бухты: 50 метров — удобно для длинных трасс, минимизирует стыки;
• Цвет: серый — стандартный цвет оцинкованной стали, не требует окраски.

Совместимость и монтаж

Металлорукав Р3-ЦХ 20 диаметр 20 мм без протяжки упаковка 50 м совместим со стандартными фитингами и муфтами для металлических рукавов. Для монтажа используйте зажимы, переходники и клеммы с внутренним диаметром 20–22 мм. Протяжка отсутствует — кабель укладывается после монтажа рукава. Не рекомендуется применять с жесткими кабелями большего диаметра — возможны трудности при введении. Обеспечьте свободный ход внутри рукава, чтобы не перегнуть провода при изгибах.

Безопасность и стандарты

Изделие соответствует требованиям к механической защите кабелей в промышленных условиях. Степень защиты IP40 гарантирует безопасность от внешних твердых предметов, что важно для соблюдения норм ПУЭ и ГОСТ Р 50571. Материал не содержит токсичных компонентов, не выделяет вредных веществ при нагреве до 100 °C.

Преимущества

• Высокая прочность на растяжение — надежно защищает кабель даже при случайных нагрузках;
• Уплотнение из волокна снижает проникновение пыли и грязи — продлевает срок службы кабелей;
• Оцинкованное покрытие — устойчиво к коррозии, не требует дополнительной защиты;
• Гибкость и возможность изгиба под углом — упрощают прокладку в сложных маршрутах;
• Длинная бухта (50 м) — экономит время на стыковке и снижает количество соединений.

Ограничения применения

• Не предназначена для работы в условиях постоянного контакта с водой, маслом или химикатами — IP40 не обеспечивает гидроизоляцию;
• Не подходит для герметизации трубопроводов или систем под давлением;
• При изгибе меньше 60 мм радиуса возможна деформация спирали — теряется целостность и защитные функции;
• Уплотнение не является герметичным — нельзя использовать вместо кабельных вводов с IP65/IP67;
• Не рекомендован для открытой прокладки под прямыми солнечными лучами длительное время — оцинковка может выгореть.

Примеры использования

• Защита силовых кабелей на конвейере в цементном заводe;
• Прокладка сигнальных линий в деревообрабатывающем цехе с высокой пылеобразованием;
• Обвязка кабелей в системах вентиляции, где есть крупные частицы пыли;
• Подключение оборудования в пищевой промышленности — при условии отсутствия мойки водой;
• Переход через технологические проемы между помещениями с разными микроклиматами.

Практические советы

• Перед монтажом проверьте внутренний диаметр рукава — он должен быть на 1–2 мм больше суммарного диаметра кабелей;
• При использовании нескольких кабелей — распределите их равномерно, чтобы не перегрузить стенки рукава;
• Избегайте острых краев и резких изгибов — они могут повредить уплотнение и вызвать заклинивание;
• Для фиксации используйте пластиковые или металлические хомуты с шагом не более 1,5 м;
• При необходимости резки — используйте ножницы по металлу, затем удалите заусенцы, чтобы не повредить изоляцию кабеля;
• Храните бухту в сухом месте — влага может ускорить коррозию даже оцинкованной стали.
