Металлорукав Р3-Ц 20 d20мм без протяжки (уп.50м) ГОФРОМАТИК zeta42513 ЗЭТА

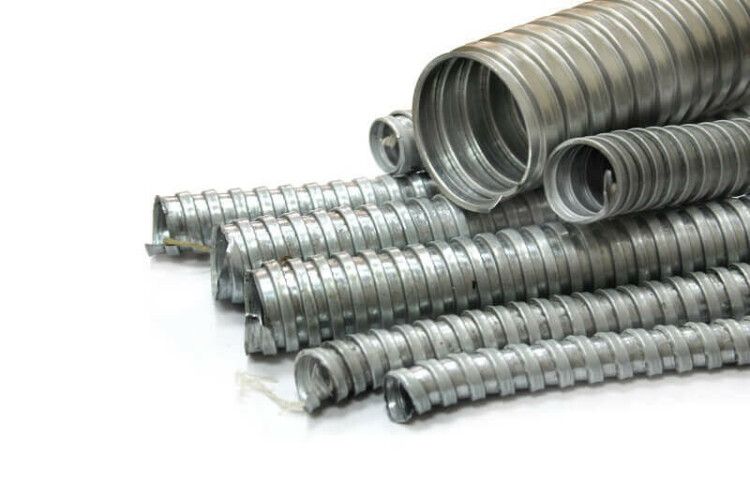

Металлорукав Р3-Ц 20 диаметр 20 мм без протяжки (упаковка 50 м) от ЗЭТА Новосибирск - гибкая металлическая защита для кабелей и проводов в условиях повышенной механической нагрузки. Артикул zeta42513 подходит для прокладки в промышленных системах, где важна прочность и долговечность.

Назначение и область применения

Металлорукав Р3-Ц 20 используется для защиты электрокабелей, линий связи и других проводниковых коммуникаций от механических повреждений: перегибов, передавливания, порезов и вытягивания. Подходит для установки в цехах, на станках, конвейерах, в распределительных щитах и на открытых участках трасс. Благодаря оцинкованной стали, изделие устойчиво к коррозии в помещениях с высокой влажностью. При подключении к системе защитного заземления обеспечивает экранирование от внешних электромагнитных помех.

Технические характеристики

• Материал: сталь оцинкованная - устойчива к ржавчине и химическим воздействиям
• Наружный диаметр: 21,9 мм
• Внутренний диаметр: 19,1 мм - позволяет пропускать кабели до 18–19 мм в диаметре
• Номинальный диаметр: 21,9 мм - соответствует заявленному размеру 20 мм
• Шаг навивки: 6,5 мм - обеспечивает равномерную гибкость
• Разрывное усилие: 250 Н - выдерживает значительные тянущие нагрузки
• Температурный диапазон: от –40 C до +300 C - работает в суровых условиях
• Степень защиты IP40: предохраняет от твердых частиц крупнее 1 мм, но не от воды
• Статический радиус изгиба: 60 мм - минимальный допустимый радиус при фиксированном изгибе
• Уплотнение: отсутствует - требует дополнительной герметизации на концах
• Длина бухты: 50 метров - удобно для длинных трасс
• Цвет: серый

Совместимость и монтаж

Металлорукав Р3-Ц 20 совместим со всеми типами кабелей, имеющими наружный диаметр до 18 мм. Для монтажа используются специальные фитинги и зажимы - саморезы или болтовые крепления. Концы рукава необходимо закрывать пластиковыми или металлическими колпачками, чтобы исключить попадание пыли и влаги. Поскольку уплотнение отсутствует, герметизация обязательна в местах выхода кабеля. При прокладке соблюдайте минимальный радиус изгиба 60 мм - меньший угол может деформировать спираль и снизить прочность.

Безопасность и стандарты

Изделие соответствует требованиям к механической защите кабелей в соответствии с ГОСТ Р 50571.5.52. Электроизоляционные свойства обеспечивают безопасность при случайном контакте с токоведущими частями, однако не заменяют основную изоляцию кабеля. Металлорукав zeta42513 не является самостоятельным средством защиты от удара током - обязательно подключение к контуру заземления.

Преимущества

• Высокая механическая прочность благодаря плотной оцинкованной спирали
• Устойчивость к температурным перепадам - подходит для холодных и жарких помещений
• Долгий срок службы - оцинкованное покрытие препятствует коррозии
• Гибкость при сохранении формы - легко формируется вокруг препятствий
• Экранирующие свойства - снижает уровень электромагнитных помех при заземлении

Ограничения применения

• Не предназначен для использования во влажных и подводных средах - степень защиты IP40 не предусматривает защиту от воды
• Не рекомендован для прокладки в местах постоянного изгибания с радиусом меньше 60 мм - возможна потеря целостности
• Требует дополнительной герметизации на концах - без уплотнителей не защищает от пыли и влаги внутри
• Не подходит для кабелей с наружным диаметром более 19 мм - риск затруднённого введения и повреждения изоляции

Примеры использования

• Защита силовых кабелей на автоматических линиях производства
• Прокладка сигнальных проводов в станциях управления и пультах
• Монтаж кабелей в шкафах распределительных устройств
• Защита линий связи в промышленных зонах с высокой запылённостью
• Обустройство трасс в цехах с агрессивной средой (масла, эмульсии, химические пары)

Практические советы

• Перед монтажом проверьте внутренний диаметр рукава - он должен быть минимум на 1–2 мм больше наружного диаметра кабеля
• Используйте термоусадочные трубки или металлические наконечники на концах - это предотвращает повреждение изоляции кабеля
• При необходимости резки используйте ножницы по металлу - рез должен быть ровным, без заусенцев
• Для длинных трасс размещайте крепления через каждые 1–1,5 метра - это снижает прогиб и напряжение на материал
• Подключайте металлорукав Р3-Ц 20 к системе заземления - это усиливает защиту от помех и делает систему безопаснее
• Артикул zeta42513 от ЗЭТА Новосибирск совместим с аналогичными продуктами ГОФРОМАТИК и ЗЭТАРУС - можно использовать в качестве замены при наличии запаса
