Н (50м/уп) | PR.03201 Промрукав Металлорукав Р3-ЦХ-20 750 Строитель

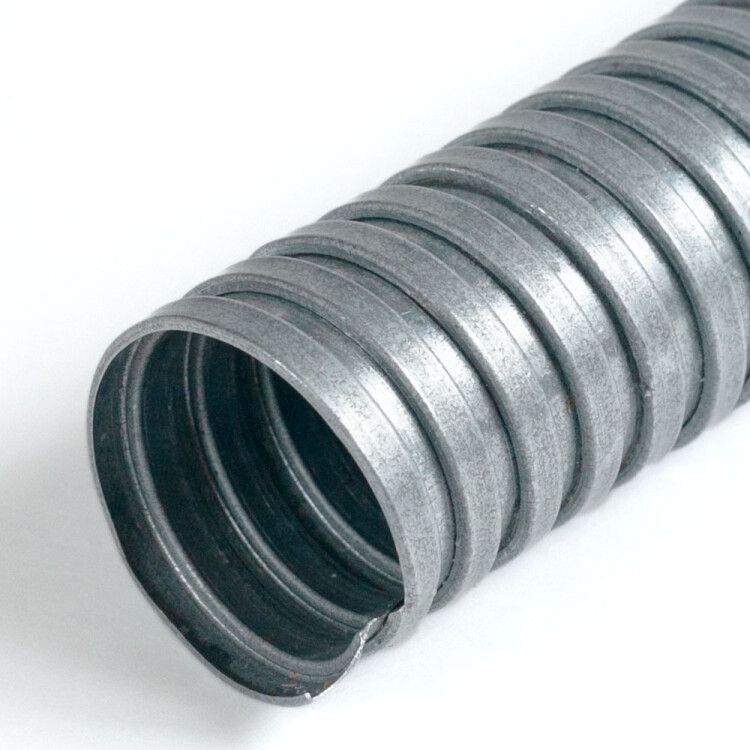

Металлорукав Р3-ЦХ-20 750 Н (50 м/уп) от ПРОМРУКАВ - гибкий металлический рукав с оцинкованной стальной оплеткой, предназначенный для защиты кабелей и проводов в условиях механических нагрузок и перепадов температур. Артикул 03201 соответствует требованиям ТУ 4833-001-32912984-2015 и подходит для электромонтажных работ в промышленных и наружных системах.

Назначение и область применения

Металлорукав Р3-ЦХ-20 750 Н (50 м/уп) защищает электрические кабели, провода и резиновые шланги от ударов, истирания, давления и воздействия влаги. Применяется в местах, где требуется повышенная прочность, но не нужна герметичность - например, внутри машин, на конвейерах, в распределительных щитах, на улице или в помещениях с высокой запылённостью. Подходит для фиксации в зонах с частыми вибрациями и перемещениями.

Технические характеристики

• Наружный диаметр: 24,1 мм
• Внутренний диаметр: 18,7 мм - позволяет протянуть кабель с внешним диаметром до 17–18 мм
• Номинальный диаметр: 20 мм - классификационный размер для подбора фитингов
• Длина бухты: 50 метров - удобно для крупных объектов
• Материал: оцинкованная сталь - устойчивость к коррозии в сухих и умеренно влажных средах
• Степень защиты IP42: предотвращает попадание твердых частиц больше 1 мм и капель воды, падающих вертикально
• Температура эксплуатации: от –60 C до +100 C - работает в холодильных установках, печных зонах и на открытых площадках
• Статический радиус изгиба: 90 мм - минимальный допустимый радиус при стационарной укладке
• Разрывное усилие: 450 Н - выдерживает натяжение до 45 кг силы
• Уплотнение: специальное волокно/нить - снижает риск проникновения пыли, но не обеспечивает герметичность
• Обшивка: отсутствует - не имеет пластиковой или текстильной внешней оболочки
• Цвет: металлик - естественный цвет оцинкованной стали

Совместимость и монтаж

Металлорукав Р3-ЦХ-20 750 Н (50 м/уп) совместим с фитингами и соединителями, рассчитанными на диаметр 20 мм. Для монтажа используйте обжимные муфты, переходники или клеммы с внутренним диаметром 20–24 мм. Убедитесь, что кабель, который вы помещаете внутрь, не превышает 17–18 мм по наружному диаметру - иначе затруднится протяжка. Гибкость позволяет прокладывать рукав с изгибами, соблюдая минимум 90 мм радиуса. Не применяйте инструменты с острыми краями - они могут повредить оцинкованное покрытие.

Безопасность и стандарты

Произведено в соответствии с ТУ 4833-001-32912984-2015. Соответствует требованиям безопасности для электромонтажных систем в промышленных условиях. Не является самозаглушающимся или взрывозащищённым устройством. Не рекомендуется для использования в зонах с постоянным контактом с химически активными жидкостями (кислоты, растворители).

Преимущества

• Высокая механическая прочность благодаря стальной оплетке
• Устойчивость к широкому диапазону температур - от Arctic до нагревательных зон
• Легко режется обычными ножницами по металлу
• Оцинкованное покрытие замедляет коррозию в сравнении с черной сталью
• Гибкость и эластичность позволяют прокладывать трассы сложной формы без дополнительных компенсаторов

Ограничения применения

• Не герметичен - не подходит для защиты от прямого попадания воды, паров или масла
• IP42 недостаточно для влажных помещений с брызгами или мойкой - требуются рукава с IP65/IP67
• Не используется в качестве несущего элемента - нельзя подвешивать на него вес кабеля
• Не рекомендуется для длительного нахождения под прямыми солнечными лучами - оцинковка со временем теряет защитные свойства
• Запрещена работа при температурах выше +100 C - материал теряет прочность

Примеры использования

• Защита кабелей питания на автоматических линиях в пищевой промышленности
• Прокладка сигнальных проводов между станком и пультом управления
• Фиксация кабелей в холодильных камерах или на тепловых пунктах
• Монтаж в распределительных щитах с высокой плотностью коммуникаций
• Переходы через стену или потолок в цехах с риском механических повреждений

Практические советы

• Перед монтажом проверьте внутренний диаметр рукава - он должен быть на 1–2 мм больше, чем наибольший диаметр кабеля
• При резке используйте ножницы с тонкими зубьями - чтобы не деформировать спиральную структуру
• Не перегибайте рукав меньше 90 мм - это вызывает микротрещины в проволоке и снижает срок службы
• Для долговечности в сырых условиях дополнительно смажьте концы антикоррозийной смазкой
• Артикул 03201 и бренд ПРОМРУКАВ гарантируют соответствие заявленным параметрам - выбирайте оригинальную продукцию
