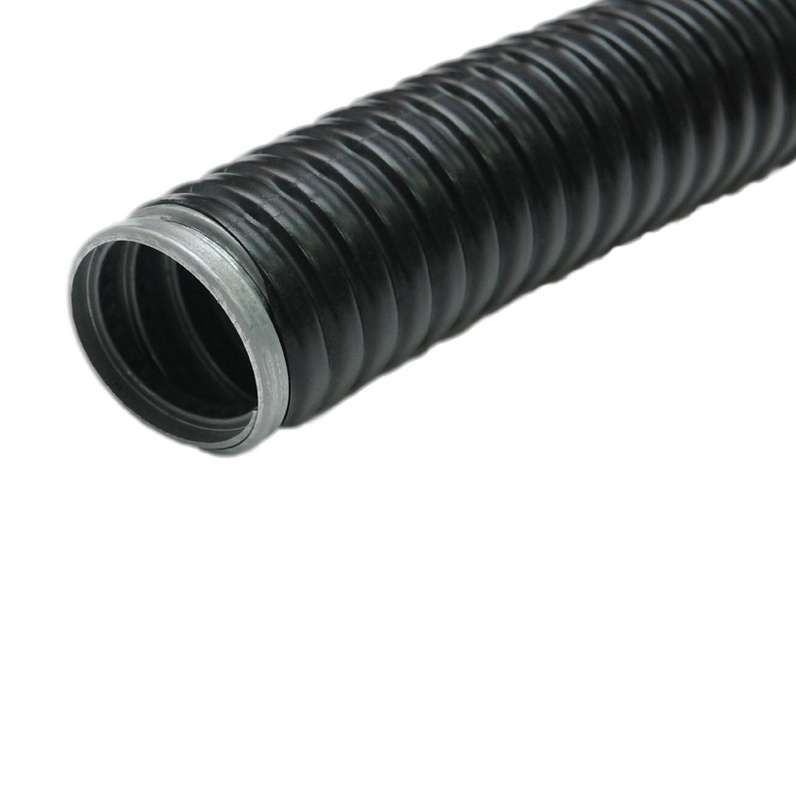

Урал Пак МР-1001032-020 Металлорукав Р3-ЦП-32 d32мм без протяжки черн (уп.20м) У.ПАК

Металлорукав Р3-ЦП-32 от Урал Пак (артикул МР-1001032-020) - это гибкий металлический рукав с негорючей виниловой изоляцией, предназначенный для защиты кабелей от механических повреждений, влаги и пыли в жестких условиях эксплуатации. Подходит для прокладки в промышленных зонах, на станках, конвейерах и во взрывоопасных объектах.

Назначение и область применения

Металлорукав Р3-ЦП-32 используется для защиты силовых и контрольных кабелей от ударов, перегибов, истирания, воздействия химических веществ и внешней среды. Благодаря высокой степени защиты IP65 и негорючему покрытию, он применяется в условиях повышенной опасности - на заводах, в цехах с технологическим оборудованием, на транспорте, в энергообъектах и других местах, где требуется надежная изоляция проводов.

Технические характеристики

• Материал корпуса: сталь, неоцинкованная - обеспечивает прочность без коррозии в сухих средах;
• Номинальный диаметр: 32 мм - соответствует внутреннему проходу для кабелей диаметром до 30,4 мм;
• Внешний диаметр: 40 мм - влияет на требования к каналам и креплениям;
• Степень защиты: IP65 - полностью защищён от пыли и струй воды из любого направления;
• Изоляция: один слой огнезащитного ПВХ - предотвращает распространение пламени и снижает риск возгорания;
• Гибкость: гибкий - позволяет прокладывать в труднодоступных местах с изгибами;
• Разрывное усилие: 780 Н (≈79 кгс) - выдерживает значительную нагрузку при протяжке кабеля;
• Температурный диапазон: от -40C до +60C - работает в холодных помещениях и нагретых зонах;
• Статический радиус изгиба: 250 мм - минимальный допустимый радиус при фиксированном изгибе;
• Цвет: чёрный - маскирует загрязнения, совместим с большинством промышленных интерьеров;
• Длина: 20 метров - стандартная бухта для удобной транспортировки и раскроя;
• Уплотнение: отсутствует - требует установки соединителей или фитингов для герметизации концов.

Совместимость и монтаж

Металлорукав Р3-ЦП-32 совместим с любыми стандартными кабельными вводами, муфтами и фитингами с внутренним диаметром 32–40 мм. Для герметичного подключения необходимо использовать комплектные уплотнители или переходники с резьбой G½" / M20. Протяжка кабеля осуществляется через открытые концы - уплотнение не предусмотрено производителем. При монтаже соблюдайте минимальный радиус изгиба 250 мм, чтобы не повредить структуру гофры. Крепление выполняется хомутами или кронштейнами с шагом не более 1,5 м.

Безопасность и стандарты

Металлорукав Р3-ЦП-32 соответствует требованиям к негорючим материалам и имеет степень защиты IP65, что делает его подходящим для использования в соответствии с ГОСТ Р 50571.5.52 и IEC 61386-21. Покрытие из огнезащитного ПВХ не поддерживает горение и не выделяет токсичных газов при нагреве до 60C. Не предназначен для постоянного контакта с открытым огнём или высокими температурами выше 60C.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу - выдерживает давление, удары и сдавливание;
• Негорючесть изоляции - безопасен для помещений с повышенной пожарной опасностью;
• Защита IP65 - надёжна в запылённых и влажных средах;
• Широкий температурный диапазон - функционирует даже в неотапливаемых ангарах зимой;
• Гибкость - легко адаптируется к сложному маршруту прокладки без потери целостности;
• Длительный срок службы - стальная гофра не деформируется при правильной эксплуатации.

Ограничения применения

• Не рекомендуется для постоянного погружения в воду - IP65 не гарантирует герметичность при длительном контакте с жидкостью;
• Отсутствие уплотнения - требует обязательной установки фитингов на концах для защиты от попадания влаги и пыли;
• Не подходит для работы при температурах выше +60C - ПВХ-изоляция теряет прочность и начинает деформироваться;
• Не предназначен для использования в агрессивных химических средах - например, при контакте с растворителями, кислотами или щелочами;
• Неоцинкованная сталь - чувствительна к коррозии в условиях высокой влажности и атмосферных осадков - не используйте вне помещений без дополнительной защиты.

Примеры использования

• Защита кабелей питания на автоматизированных линиях производства;
• Прокладка сигнальных проводов в системах управления станками ЧПУ;
• Электроснабжение оборудования в пищевых цехах с частой мойкой (при условии герметизации концов);
• Подключение датчиков и исполнительных механизмов на нефтегазовых объектах;
• Монтаж кабелей в подземных коллекторах и тоннелях с контролируемой влажностью.

Практические советы

• Перед монтажом проверьте внутренний диаметр рукава (30,4 мм) - суммарный диаметр всех кабелей не должен превышать 70% этого значения для свободной протяжки;
• Используйте специальные насадки на конце рукава для предотвращения порезов кабеля при затяжке;
• При необходимости удлинения - соединяйте два участка металлорукава Р3-ЦП-32 с помощью переходника с внутренним диаметром 32 мм; не скручивайте гофру между собой;
• Для наружной прокладки - обязательно заключите рукав в защитный кожух или окрасьте поверхность антикоррозийным составом;
• Храните бухты в сухом месте, избегая прямого солнечного света - ПВХ-изоляция стареет под УФ-лучами.
