Металлорукав в ПВХ изоляции Р3-ЦПнг-15 (50 м) с протяжкой | zeta44702 ГОФРОМАТИК ЗЭТА

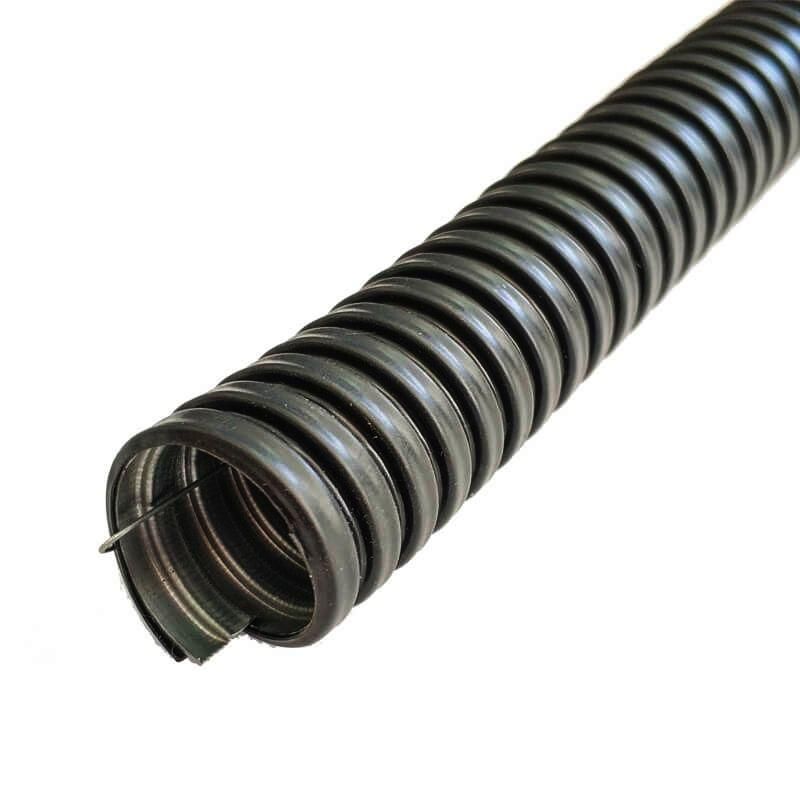

Металлорукав в ПВХ изоляции РЗ-ЦПнг-15 (50 м) с протяжкой - это гибкий, герметичный кабельный канал из оцинкованной стали с ПВХ-оболочкой, предназначенный для прокладки проводов и кабелей в сложных условиях: влажных, пыльных, агрессивных средах. Бренд ЗЭТА Новосибирск выпускает этот продукт в серийном исполнении с артикулом zeta44702, обеспечивая надежную защиту электропроводки на объектах промышленного и коммерческого назначения.

Назначение и область применения

Металлорукав в ПВХ изоляции РЗ-ЦПнг-15 (50 м) с протяжкой используется для прокладки кабелей и проводов там, где требуется изгиб трассы, высокая механическая прочность и защита от воды, пыли и химических веществ. Подходит для установки в цехах, на конвейерах, в распределительных щитах, на открытых площадках и в местах с повышенной влажностью. Протяжка позволяет легко затянуть кабели внутрь рукава без дополнительных инструментов.

Технические характеристики

• Тип изделия: металлорукав
• Материал корпуса: оцинкованная сталь
• Изоляция: ПВХ, не поддерживающий горение
• Наружный диаметр: 18,5 мм
• Внутренний диаметр: 14,7 мм - позволяет пропускать кабели до 10–12 мм в диаметре
• Длина: 50 метров - одна бухта, удобна для длинных трасс
• Степень защиты: IP67 - полностью защищен от пыли и временного погружения в воду до 1 м
• Температура эксплуатации: от –40 C до +40 C - не рекомендуется использовать ниже –40 C
• Статический радиус изгиба: 60 мм - минимальный допустимый радиус изгиба при фиксированной установке
• Разрывное усилие: 500 Н - выдерживает значительные нагрузки на растяжение
• Цвет: черный - маскирует загрязнения, устойчив к УФ-излучению
• Наличие протяжки: да - стальная тросовая протяжка проходит через весь рукав
• Уплотнение: отсутствует - требует самостоятельной герметизации на концах при необходимости

Совместимость и монтаж

Металлорукав в ПВХ изоляции РЗ-ЦПнг-15 (50 м) с протяжкой совместим со всеми типами кабелей и проводов, соответствующих внутреннему диаметру 14,7 мм. Для монтажа используйте специальные зажимы или хомутики - сам рукав не предназначен для жесткого крепления. Протяжка позволяет вводить кабель без предварительной подготовки: просто закрепите один конец, потяните за трос, и кабель войдет внутрь. Концы рукава необходимо герметизировать самостоятельно - например, термоклеями или пластиковыми колпачками, так как уплотнений в комплекте нет.

Безопасность и стандарты

ПВХ-изоляция не поддерживает горение, что соответствует требованиям пожарной безопасности для помещений с повышенными рисками. Степень защиты IP67 гарантирует безопасную работу в условиях возможного попадания воды и пыли. Материалы соответствуют ГОСТ Р 50571 и нормам Электроустановочных устройств. Однако не является взрывозащищённым - не применять в зонах с опасностью взрыва газов или пыли.

Преимущества

• Высокая механическая прочность благодаря оцинкованной стальной спирали
• ПВХ-оболочка повышает срок службы за счет защиты от коррозии и химического воздействия
• Гибкость позволяет прокладывать трассы с изгибами без дополнительных переходников
• Протяжка экономит время при прокладке кабеля - не нужна штанга или лапша
• IP67 обеспечивает надежную защиту даже при мойке оборудования или в сырых помещениях

Ограничения применения

• Не подходит для температур ниже –40 C - материал становится хрупким
• Отсутствие уплотнений на концах требует дополнительной герметизации при использовании в водяных или паровых средах
• Не рассчитан на постоянное погружение в воду - IP67 допускает лишь временное воздействие
• Не следует перегибать радиусом меньше 60 мм - это вызывает деформацию и снижение прочности
• Не использовать в зонах с взрывоопасной средой - отсутствует взрывозащита

Примеры использования

• Прокладка силовых кабелей между станками на заводе с частой мойкой
• Подключение датчиков на конвейере в пищевой промышленности
• Скрытая прокладка кабелей в технологических каналах с высокой запыленностью
• Переходы кабелей через металлические перегородки с необходимостью изгиба
• Временные электромонтажные работы на стройплощадках

Практические советы

• При заказе учтите, что внутренний диаметр 14,7 мм - не все кабели поместятся; проверьте наружный диаметр провода перед монтажом
• Для долговечности после монтажа заделайте концы рукава герметиком или термоусадкой - особенно если есть контакт с влагой
• Не растягивайте рукав при монтаже - он не предназначен для натяжения, только для изгибов
• Храните бухты в сухом месте, избегайте прямого солнечного света - хотя ПВХ устойчив к УФ, длительное воздействие снижает эластичность
• Артикул zeta44702 и бренд ЗЭТА Новосибирск обеспечивают совместимость с другими изделиями этой серии - можно смело сочетать с фитингами и муфтами того же производителя
