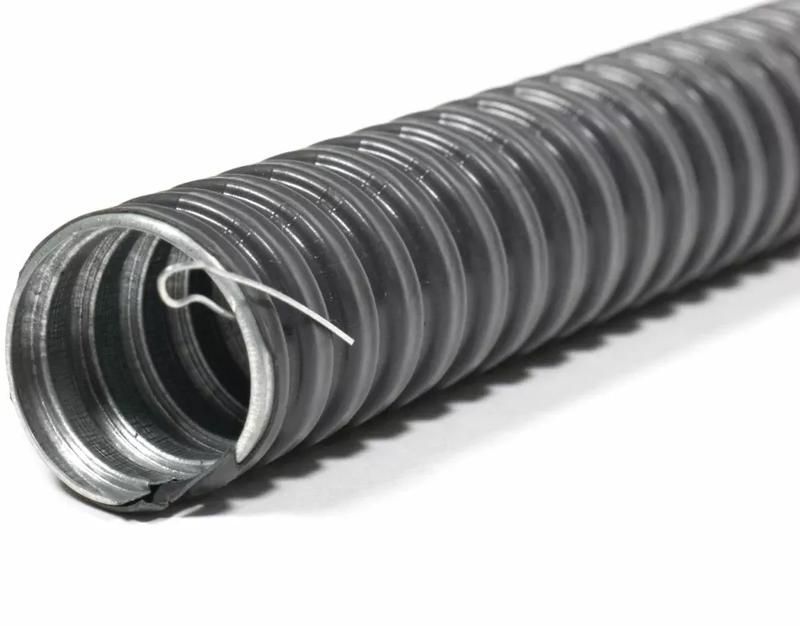

Металлорукав в ПВХ изоляции Р3-ЦП нг-LS 15 (50 м) с протяжкой | zeta44115 ГОФРОМАТИК ЗЭТА

Металлорукав в ПВХ изоляции РЗ-ЦП нг-LS 15 с протяжкой (50 метров) от ЗЭТА Новосибирск предназначен для защиты и прокладки кабелей в сложных маршрутах - особенно там, где нужны изгибы, высокая механическая прочность и защита от воды и пыли. Артикул zeta44115 подходит для промышленных и энергетических объектов, где важна надёжность проводки.

Назначение и область применения

Металлорукав в ПВХ изоляции РЗ-ЦП нг-LS 15 с протяжкой используется для прокладки кабельных трасс с поворотами и изгибами - например, между оборудованием, вдоль станков, на конвейерах, в распределительных щитах и технологических каналах. Его применение допускается в помещениях и на открытых площадках, где есть риск попадания пыли, влаги или механических повреждений. Благодаря негорючему ПВХ-покрытию, он безопасен для использования в зонах с повышенными требованиями к пожарной безопасности.

Технические характеристики

• Тип: металлический рукав с ПВХ-изоляцией
• Материал корпуса: оцинкованная стальная лента
• Изоляция: негорючий ПВХ-пластикат (не поддерживающий горение)
• Наружный диаметр: 18,5 мм
• Внутренний диаметр: 14,7 мм - позволяет пропускать кабели до 10–12 мм в диаметре
• Длина бухты: 50 метров
• Степень защиты IP67: полностью герметичен против пыли и временного погружения в воду
• Температурный диапазон: от –40 C до +90 C
• Разрывное усилие: 500 Н - выдерживает значительную нагрузку на растяжение
• Статический радиус изгиба: 45 мм - минимальный радиус, при котором можно безопасно изгибать рукав без повреждения
• Цвет: чёрный
• Гибкость: высокая - легко формируется в нужную форму
• Уплотнение: отсутствует - требует дополнительной герметизации на концах при необходимости

Совместимость и монтаж

Металлорукав в ПВХ изоляции РЗ-ЦП нг-LS 15 с протяжкой совместим со всеми типами кабелей и проводов, соответствующих внутреннему диаметру 14,7 мм. Протяжка (шнуровая) уже встроена - её используют для затяжки кабеля через рукав без дополнительных инструментов. Для монтажа достаточно закрепить концы фитингами или хомутиками. Учитывайте, что без уплотнения на торцах возможен доступ влаги - при установке в сырых местах рекомендуется использовать термосумки, герметики или специальные вводы. Не используйте для жесткой фиксации в точках с постоянным вибрационным воздействием - это может вызвать усталостное разрушение стали.

Безопасность и стандарты

Металлорукав в ПВХ изоляции РЗ-ЦП нг-LS 15 с протяжкой (50 метров) соответствует требованиям к негорючим материалам (нг-LS - малодымный, неподдерживающий горение). ПВХ-оболочка предотвращает распространение пламени и снижает выделение токсичных веществ при нагреве. Электрическая изоляция обеспечивает защиту от поражения током при случайном контакте с токоведущими частями внутри. Сертификация по ГОСТ и ТР ЕАЭС соблюдается производителем ЗЭТА Новосибирск.

Преимущества

• Высокая механическая прочность благодаря оцинкованной стальной спирали
• IP67 - надёжная защита от пыли и воды даже при кратковременном погружении
• Негорючая ПВХ-изоляция повышает пожарную безопасность
• Встроенная протяжка ускоряет монтаж кабелей
• Широкий температурный диапазон - работает в холодных и жарких условиях
• Увеличенная прочность на разрыв (500 Н) по сравнению с обычными рукавами

Ограничения применения

• Не предназначен для постоянного погружения в жидкости - IP67 не гарантирует длительную герметичность под водой
• Отсутствие уплотнений на концах требует самостоятельной герметизации при использовании во влажных средах
• Не рекомендован для прямого контакта с агрессивными химическими веществами - ПВХ может деформироваться при контакте с растворителями
• Не следует перегибать радиусом меньше 45 мм - это повредит структуру и снизит срок службы
• Подходит только для кабелей с наружным диаметром до 12 мм - более крупные кабели не поместятся

Примеры использования

• Прокладка силового кабеля от станка к распределительному щиту с несколькими изгибами
• Защита сигнальных проводов на автоматизированной линии производства
• Монтаж кабелей управления в цехах с высокой запылённостью
• Прокладка в наружных шахтах или подземных каналах при наличии риска попадания влаги
• Использование в системах освещения на промышленных объектах с высокими требованиями к пожарной безопасности

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр рукава (14,7 мм) был больше наружного диаметра кабеля минимум на 2–3 мм - так будет легче протянуть и сохранится воздушный зазор
• При работе в условиях низких температур (ниже –20 C) согните рукав заранее - при очень низких температурах ПВХ становится менее эластичным
• Обязательно закройте концы рукава после прокладки кабеля - используйте термоусадочные трубки или герметичные вводы, чтобы сохранить IP67
• Не используйте металлорукав в качестве несущего элемента - он не рассчитан на вес кабеля, только на защиту
• При необходимости замены - можно резать рукав ножницами по металлу; протяжка остаётся целой и снова пригодна для использования
