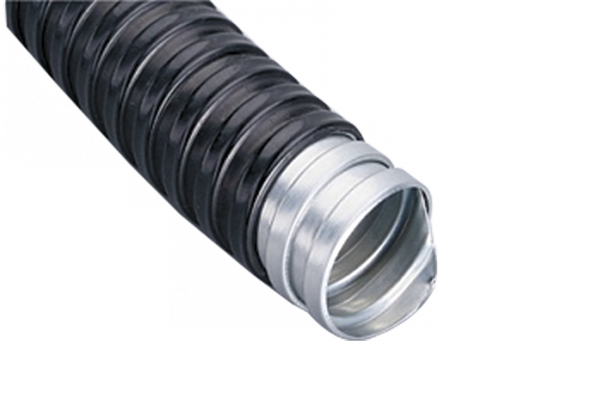

Металлорукав в ПВХ изоляции Р3-ЦПнг 10 d10мм с протяжкой (уп.50м) EKF mrzp-10-50

Металлорукав в ПВХ изоляции Р3-ЦП, Р3-ЦПнг, РЗ-ЦП, d10мм, 50м, с протяжкой от EKF - это гибкий защищённый канал для прокладки кабелей и проводов в условиях повышенной влажности, запылённости и механических нагрузок. Артикул mrzp-10-50 предназначен для промышленного и коммерческого использования там, где важны долговечность и надёжность.

Назначение и область применения

Металлорукав используется для защиты электрических проводов, кабелей управления, сигнальных линий и гибких шлангов от внешних воздействий. Подходит для прокладки в помещениях и на открытых участках: в цехах, на конвейерах, возле станков, в системах автоматизации, в местах с частыми перемещениями оборудования. Применяется там, где требуется защита от пыли, брызг воды, химических веществ и механических ударов.

Технические характеристики

• Материал корпуса: оцинкованная стальная лента - устойчива к коррозии, сохраняет прочность при температурных колебаниях.
• Изоляция: ПВХ-пластикат черного цвета - защищает от влаги, масла, кислот и щелочей; снижает риск повреждения внутренней проводки.
• Диаметр: 14 мм - позволяет пропускать до 3–4 одножильных кабелей сечением до 2,5 мм2 (зависит от типа кабеля).
• Длина: 50 метров - удобна для длинных трасс без соединений.
• Степень защиты IP54: защита от пыли (не полностью, но достаточная для большинства помещений) и брызг воды с любого направления.
• Температура эксплуатации: от -40 C до +60 C - работает в холодных складах и жарких цехах.
• Статический радиус изгиба: 75 мм - минимальный допустимый радиус при фиксированном изгибе без риска повреждения.
• Разрывное усилие: 45 Н - выдерживает небольшие тянущие нагрузки, но не предназначается для несущих функций.
• Уплотнение: специальное волокно внутри - препятствует попаданию влаги и пыли внутрь канала.
• Соответствие стандартам: DIN EN 61386-23 - европейский стандарт на гибкие трубчатые системы для электромонтажа.
• Гарантия: 84 месяца (7 лет) - подтверждает высокую надёжность материала и технологии производства.

Совместимость и монтаж

Металлорукав совместим с фитингами и соединителями EKF серии PROxima, а также с другими компонентами, соответствующими DIN EN 61386. Для монтажа используются зажимы, муфты и переходники с резьбой M16–M20. Установка выполняется без инструментов: рукав легко гнётся и фиксируется в нужном положении. Протяжка (нить внутри) позволяет легко затягивать кабели через всю длину - особенно важно при замене проводки или прокладке в труднодоступных местах. Не рекомендуется перегибать рукав менее чем на 75 мм радиуса - это может повредить внутреннюю структуру.

Безопасность и стандарты

Изделие соответствует требованиям DIN EN 61386-23, что гарантирует безопасность при использовании в электроустановках напряжением до 1000 В переменного тока. Материал ПВХ не поддерживает горение и самозатухает при удалении источника пламени. Оцинкованная сталь предотвращает образование ржавчины даже при длительном контакте с влагой. Электрическая изоляция не предусмотрена - рукав не является заменителем кабельной оболочки и требует наличия собственной изоляции у проводов внутри.

Преимущества

• Высокая механическая прочность благодаря стальной спирали и оцинковке.
• ПВХ-оболочка защищает от коррозии, химически активных сред и атмосферных осадков.
• Протяжка ускоряет установку кабелей и упрощает обслуживание.
• Гибкость позволяет прокладывать трассы вокруг препятствий без дополнительных соединителей.
• Долгий срок службы - благодаря сочетанию материалов и заводской герметизации.

Ограничения применения

• Не предназначен для прямого подвеса или восприятия значительных нагрузок - только для защиты проводов.
• Не следует использовать в условиях постоянного погружения в воду - IP54 не обеспечивает герметичность при полном погружении.
• Не подходит для прокладки в местах с высокими температурами выше +60 C (например, рядом с печами или нагревательными элементами).
• Не заменяет экранированный кабель - не обеспечивает защиту от электромагнитных помех, хотя заявляет такую возможность в описании производителя, это возможно лишь при наличии экрана у самого кабеля внутри.
• Не рекомендуется применять в пищевой и фармацевтической промышленности без дополнительной сертификации на контакт с продуктами питания.

Примеры использования

• Прокладка кабелей управления между станком и пультом в сборочном цехе.
• Защита сигнальных линий датчиков на конвейере с частыми движениями.
• Подключение светильников в сырых помещениях (цеха мойки, лаборатории).
• Монтаж проводки в системах автоматизации с ограниченным пространством и сложной траекторией.

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр рукава был больше суммы наружных диаметров всех кабелей - минимум на 20%. Это предотвратит перегрев и повреждение изоляции.
• Используйте фитинги с уплотнительными кольцами на входах и выходах - это повысит степень защиты до IP65.
• При необходимости резки используйте ножницы по металлу - не перекручивайте рукав, чтобы не повредить протяжку.
• Для длинных трасс (>30 м) делайте контрольные точки крепления каждые 1–1,5 м - это исключит провисание и перегрузку на конец.
• Артикул mrzp-10-50 - идеальный выбор для замены старых неметаллических рукавов в модернизациях объектов.
