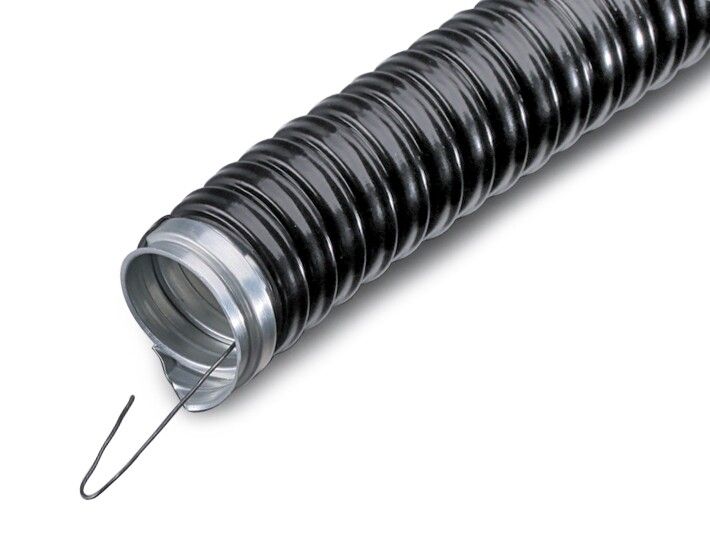

Металлорукав Р3-ЦПнг-LS 25 с протяжкой (уп.50м) Fortisflex 76649 КВТ

Металлорукав Р3-ЦПнг-LS 25 с протяжкой от Fortisflex - это герметичный гибкий рукав с ПВХ-оболочкой, предназначенный для защиты кабелей и проводов в условиях повышенной механической нагрузки, влажности и перепадов температур. Артикул 76649 сочетает прочность оцинкованной стали, самозатухающую изоляцию и встроенную протяжку, что делает его удобным решением для сложных трассировок в промышленных и коммерческих объектах.

Назначение и область применения

Металлорукав Р3-ЦПнг-LS 25 с протяжкой используется для прокладки силовых и контрольных кабелей в местах, где требуется защита от внешних воздействий. Подходит как для открытой, так и для скрытой проводки внутри зданий и на улице. Области применения: промышленные цеха, системы вентиляции и кондиционирования, энергоустановки, транспортные терминалы, объекты с высокими требованиями к пожарной безопасности. Также применяется для защиты трубопроводов, транспортирующих порошкообразные и сыпучие материалы.

Технические характеристики

• Номинальный диаметр: 25 мм - соответствует стандартному размеру для кабелей до 10–12 мм2
• Материал корпуса: оцинкованная сталь - защищает от коррозии и механических повреждений
• Оболочка: самозатухающий ПВХ с низким газо- и дымовыделением (LS) - не поддерживает горение, безопасна при возгорании
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Рабочая температура: от –40 C до +75 C - выдерживает экстремальные условия, включая холодные регионы
• Статический радиус изгиба: 75 мм - минимальный допустимый радиус при постоянном изгибе
• Разрывное усилие: 700 Н - способен выдерживать значительные осевые нагрузки
• Ударопрочность: IK07 - защищен от ударов энергией до 1 Дж (эквивалент 0,2 кг, падающего с 50 см)
• Длина бухты: 25 м - оптимальна для крупных участков трассировки
• Цвет: черный - устойчив к УФ-излучению, не выцветает на солнце
• Электроизоляция: да - предотвращает контакт с токоведущими частями
• Протяжка: стальная проволока - позволяет легко затянуть кабель через весь рукав
• Уплотнение: отсутствует - требует использования фитингов для герметизации концов

Совместимость и монтаж

Металлорукав Р3-ЦПнг-LS 25 с протяжкой совместим со всеми фитингами серии Fortisflex: ВМ, ВМ(90), ВТ(Х), МВП, СММ, СТМ, СТМ(Р), СТМ(В), ОЗМ, а также с моделями ВК-М-МР. Для герметизации концов необходимо использовать подходящие муфты или переходники. Монтаж возможен при температуре выше –5 C - при более низких температурах ПВХ становится хрупким, риск растрескивания возрастает. Гибкость позволяет выполнять повороты под углом до 90° без потери целостности. Протяжка упрощает заправку кабеля - достаточно закрепить ее на конце провода и протянуть через всю длину рукава.

Безопасность и стандарты

• Соответствует требованиям UL - одобрена для использования в США и канадских проектах
• Самозатухающая оболочка (LS) снижает распространение пламени и уровень токсичных газов при пожаре
• Защита от поражения электрическим током благодаря изолирующей оболочке
• Изолирующие свойства сохраняются даже при наличии деформаций - изоляция плотно повторяет форму витков

Преимущества

• Высокая механическая прочность - выдерживает давление, сдавливание и случайные удары
• Устойчивость к агрессивным средам - не разрушается при контакте с маслами, бензином, разбавленными кислотами и щелочами
• Долговечность - оцинкованная сталь и ПВХ обеспечивают срок службы свыше 25 лет в нормальных условиях
• Легкость монтажа - встроенная протяжка исключает необходимость в дополнительных инструментах для заправки кабеля
• Широкий температурный диапазон - работает в холодильных камерах и жарких помещениях
• UV-стойкость - не теряет свойств на открытом воздухе

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP65 не гарантирует герметичность при длительном контакте с жидкостью
• Требует обязательного использования фитингов для герметизации входов/выходов - без них защита IP65 недействительна
• Нельзя монтировать при температуре ниже –5 C - материал оболочки теряет эластичность и может треснуть
• Не рекомендован для прокладки в местах с постоянными вибрациями выше 10 Гц - возможна усталостная деформация витков
• Не подходит для передачи сжатого воздуха или газов - не является герметичной трубой

Примеры использования

• Прокладка кабелей управления между станком и пультом в металлообработке
• Защита силового кабеля в системе вентиляции на крыше торгового центра
• Переход кабеля от распределительного щита к насосной станции на открытом воздухе
• Прокладка сигнальных проводов в системе автоматического пожаротушения
• Транспортировка кабелей в сушильных камерах с высокой влажностью

Практические советы

• Выбирайте металлорукав Р3-ЦПнг-LS 25 с протяжкой, когда нужна надежная защита и простота заправки - особенно в труднодоступных местах
• Проверьте посадочный диаметр кабеля: внутренний просвет рукава составляет ~18–20 мм, поэтому суммарный диаметр всех проводов не должен превышать 16 мм
• При использовании в холодных регионах - заранее согрейте рукав до комнатной температуры перед монтажом
• Для длинных трасс (>15 м) используйте смазку на основе силикона для облегчения протяжки
• Всегда фиксируйте концы рукава с помощью фитингов Fortisflex - это сохраняет степень защиты IP65
• Артикул 76649 - лучший выбор среди аналогов, если важны сертификат UL и наличие протяжки
