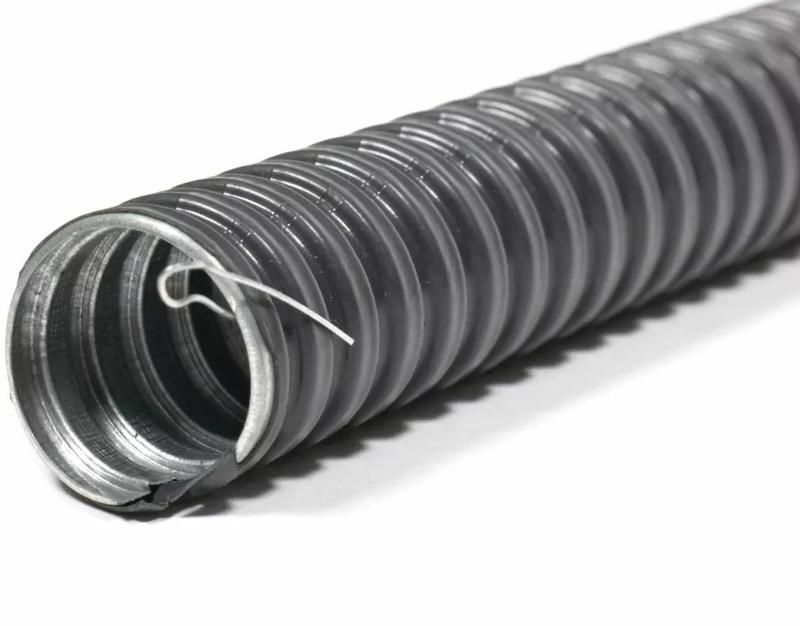

Металлорукав в ПВХ изоляции Р3-ЦП нг-LS 25 (50 м) с протяжкой | zeta44117 ГОФРОМАТИК ЗЭТА

Металлорукав в ПВХ изоляции РЗ-ЦП нг-LS 25 с протяжкой (50 м) от ЗЭТА Новосибирск предназначен для защиты и прокладки кабелей в сложных маршрутах - особенно там, где нужны гибкость, механическая прочность и высокая степень защиты. Этот металлорукав в ПВХ изоляции РЗ-ЦП нг-LS 25 с протяжкой (50 м) подходит для промышленных объектов, автоматизированных линий и систем управления.

Назначение и область применения

Металлорукав в ПВХ изоляции РЗ-ЦП нг-LS 25 с протяжкой (50 м) используется для прокладки кабельных трасс с поворотами, изгибами и сложными контурами - например, между оборудованием, на конвейерах, в станках, щитовых помещениях и на открытых площадках. Он заменяет жесткие трубы там, где требуется гибкость, но сохраняется надежная защита проводов от механических повреждений, влаги и химических воздействий.

Технические характеристики

• Тип: металлорукав с ПВХ изоляцией
• Материал корпуса: оцинкованная стальная лента - устойчива к коррозии
• Изоляция: ПВХ пластикат, не поддерживающий горение (нг-LS)
• Наружный диаметр: 27,4 мм
• Внутренний диаметр: 23,7 мм - позволяет пропускать кабели до 18–20 мм в диаметре
• Длина бухты: 50 метров - удобна для крупных проектов
• Степень защиты IP67: полностью герметичен против пыли и временного погружения в воду до 1 м
• Температурный диапазон: от –40 C до +90 C - работает в холодных и нагреваемых зонах
• Разрывное усилие: 500 Н - выдерживает значительную нагрузку на растяжение
• Статический радиус изгиба: 75 мм - минимальный допустимый радиус при установке
• Гибкость: высокая - легко формируется в нужную форму без инструментов
• Цвет: черный - маскируется на фоне оборудования
• Уплотнение: отсутствует - требует дополнительной герметизации на концах при необходимости

Совместимость и монтаж

Металлорукав в ПВХ изоляции РЗ-ЦП нг-LS 25 с протяжкой (50 м) совместим со всеми типами кабелей и проводов, соответствующих внутреннему диаметру 23,7 мм. Протяжка (шнуровая нить внутри) позволяет легко затянуть кабель через рукав без раскрытия - экономит время при монтаже.

Для фиксации используйте специальные муфты, зажимы или переходники с резьбой. Учитывайте, что рукав не имеет собственных уплотнений - при выходе в щит или оборудование необходимо применять кабельные вводы с уплотнением (например, gland). Не перегибайте рукав меньше чем на 75 мм - это снижает срок службы и может повредить кабель внутри.

Безопасность и стандарты

Металлорукав в ПВХ изоляции РЗ-ЦП нг-LS 25 с протяжкой (50 м) изготовлен по требованиям ГОСТ Р 50571 и соответствует нормам пожарной безопасности: материал ПВХ не поддерживает горение (нг) и при возгорании выделяет мало дыма (LS). Защита IP67 гарантирует безопасность в условиях повышенной влажности, пыли и агрессивной среды. Электроизоляционные свойства ПВХ предотвращают риск поражения током при случайном контакте.

Преимущества

• Высокая гибкость и легкость монтажа - можно прокладывать даже в труднодоступных местах
• ПВХ-оболочка защищает от влаги, химикатов, ультрафиолета и механических ударов
• Негорючий материал снижает риск распространения пламени
• Протяжка ускоряет прокладку кабелей - не нужно использовать штангу или ловушку
• Оцинкованная сталь обеспечивает долгую службу даже в сырых условиях
• Черный цвет не выгорает на солнце и хорошо сочетается с промышленным оборудованием

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP67 допускает лишь временное воздействие
• Отсутствие уплотнений требует обязательной герметизации на концах при использовании в закрытых щитах
• Не рекомендован для прямого контакта с открытыми источниками огня или температур выше 90 C длительно
• Не следует использовать в средах с агрессивными растворителями (ацетон, бензол) - они разрушают ПВХ
• При частых циклах изгиба (динамическая нагрузка) возможна усталость металлической спирали - лучше выбирать для статичных трасс

Примеры использования

• Прокладка силовых кабелей от станков ЧПУ к пультам управления
• Защита сигнальных проводов на конвейерных линиях с движущимися элементами
• Монтаж кабелей в пищевой промышленности - где важны чистота и влагозащита
• Подключение датчиков и исполнительных механизмов в условиях пыли и сырости
• Аварийное освещение и системы оповещения на открытых площадках

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр рукава был больше суммарного диаметра всех кабелей минимум на 20%
• При резке используйте ножницы по металлу - не сдавливайте рукав, чтобы не деформировать спираль
• Если требуется герметизация входа в щит - обязательно установите кабельный ввод с уплотнителем
• Не забудьте закрепить металлорукав в ПВХ изоляции РЗ-ЦП нг-LS 25 с протяжкой (50 м) через каждые 1–1,5 м - это предотвратит провисание и перегрузку
• Храните бухту в сухом месте, избегая прямого солнечного света - продлевает срок службы ПВХ-оболочки
