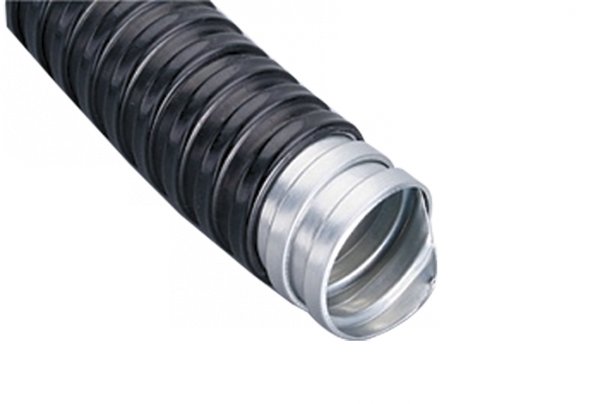

Металлорукав в ПВХ изоляции Р3-ЦПнг 32 d32мм с протяжкой (уп.20м) EKF mrzp-32-20

Металлорукав в ПВХ изоляции Р3-ЦП, Р3-ЦПнг, РЗ-ЦП - 32 мм, 20 м, с протяжкой от EKF (артикул mrzp-32-20) предназначен для защиты кабелей и проводов в условиях повышенной влажности, запыленности и механических нагрузок. Его гибкая конструкция с внутренней протяжкой упрощает прокладку в сложных трассах, а ПВХ-оболочка обеспечивает долговечность и коррозионную стойкость.

Назначение и область применения

Металлорукав в ПВХ изоляции используется для прокладки силовых и сигнальных кабелей там, где требуется защита от внешних воздействий: в цехах, на конвейерах, у станков, в системах автоматизации, на объектах с высокой влажностью или агрессивной средой. Подходит для открытой и скрытой прокладки внутри зданий и сооружений. Применяется в пищевой, химической, машиностроительной и других отраслях, где важна надежность и безопасность электропроводки.

Технические характеристики

• Диаметр: 32 мм (внутренний проход - 36 мм, что позволяет пропускать кабели до этого сечения)
• Длина: 20 метров в бухте
• Материал корпуса: оцинкованная стальная лента
• Изоляция: ПВХ-пластикат (черный цвет)
• Степень защиты: IP54 - защита от пыли и брызг воды с любого направления
• Температурный диапазон: от -40 C до +60 C
• Разрывное усилие: 500 Н - выдерживает значительные тянущие нагрузки
• Статический радиус изгиба: 150 мм - минимальный допустимый радиус изгиба при фиксированном положении
• Гибкость: высокая - легко формируется в нужную форму без потери целостности
• Уплотнение: специальное волокно/нить - предотвращает попадание влаги и пыли внутрь
• Стандарт: DIN EN 61386-23 - соответствует европейским требованиям к гибким трубкам для электропроводки
• Гарантия: 84 месяца (7 лет)

Совместимость и монтаж

Металлорукав совместим с фитингами и соединителями, рассчитанными на диаметр 32 мм. Для установки используйте комплектующие того же производителя - EKF PROxima - чтобы гарантировать герметичность и соответствие степени защиты IP54. Протяжка (шнуровка) уже встроена - она позволяет легко затянуть кабель через весь рукав без дополнительных инструментов. Монтаж выполняется вручную: достаточно согнуть рукав по требуемому контуру, не превышая радиус изгиба 150 мм. Крепление осуществляется с помощью хомутов или крепежных планок.

Безопасность и стандарты

Изделие соответствует стандарту DIN EN 61386-23, который регламентирует требования к гибким электротехническим трубкам. ПВХ-изоляция не распространяет горение, что делает продукт подходящим для помещений с повышенными требованиями к пожарной безопасности. Отсутствие указания электрических характеристик означает, что металлорукав не является элементом электрической изоляции - он служит исключительно механической защитой. Электроизоляцию обеспечивают сами кабели.

Преимущества

• ПВХ-оболочка защищает оцинкованную сталь от коррозии, продлевая срок службы
• Высокая стойкость к кислотам, щелочам и агрессивным средам
• Встроенная протяжка ускоряет монтаж и снижает трудозатраты
• Гибкость позволяет прокладывать трассы даже в ограниченных пространствах
• IP54 обеспечивает надежную защиту от пыли и влаги
• Длительная гарантия - 7 лет

Ограничения применения

• Не предназначен для прямого контакта с открытым пламенем или высокими температурами выше +60 C
• Не следует использовать в качестве основной электроизоляции - кабели должны иметь собственную изоляцию
• Не рекомендуется применять в условиях постоянного погружения в воду - степень защиты IP54 не предусматривает длительного контакта с жидкостью
• При изгибе нельзя превышать радиус 150 мм - иначе возможна деформация или повреждение внутреннего уплотнения
• Не подходит для наружной прокладки под прямыми солнечными лучами - ПВХ со временем теряет эластичность при УФ-воздействии

Примеры использования

• Защита кабелей управления на промышленных станках с частыми перемещениями
• Прокладка сигнальных линий в пищевых цехах с мойкой оборудования водой под давлением
• Подключение датчиков и исполнительных механизмов на конвейерных линиях
• Монтаж кабелей в помещениях с высокой влажностью - холодильные камеры, бани, насосные станции
• Обвязка оборудования в химических производствах, где есть риск воздействия агрессивных паров

Практические советы

• Перед монтажом проверьте, что внутренний диаметр рукава (36 мм) достаточен для суммарного сечения всех прокладываемых кабелей - не перегружайте канал
• При необходимости резки используйте ножницы по металлу - срез должен быть ровным, без заусенцев
• Для длинных участков (>10 м) рекомендуется использовать несколько рукавов с соединителями, а не один удлиненный - так легче контролировать качество сборки
• Не забудьте закрепить концы рукава с помощью герметичных муфт - иначе защита IP54 будет нарушена
• Храните бухту в сухом месте, избегая прямого солнечного света - это сохранит эластичность ПВХ
• При использовании в местах с вибрацией дополнительно фиксируйте рукав каждые 0,5–1 м - это предотвратит усталостное разрушение материала
