Металлорукав МПГнг-LS-32 ELASTA 32 мм, 20 м с зондом IEK (ИЭК) CMP27-032-K02-020

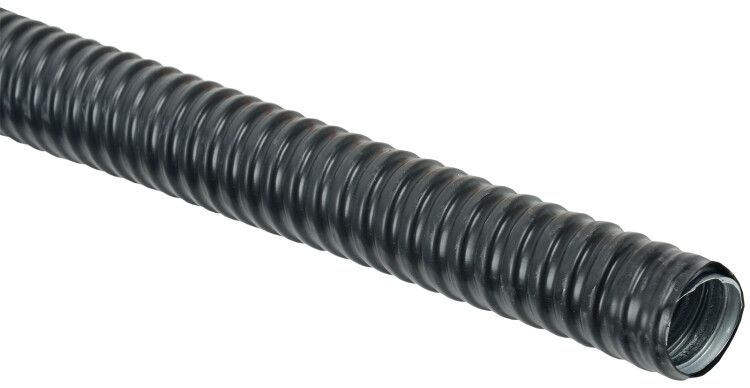

Металлорукав IEK (ИЭК) МПГнг-LS-32 d32 с зондом и протяжкой (20м) - это гибкая металлическая защитная оболочка с пониженным дымо- и газовыделением, предназначенная для безопасной прокладки кабелей и проводов в местах с повышенными требованиями к пожарной безопасности. Благодаря встроенной протяжке и зонду, монтаж становится проще даже в сложных трассах.

Назначение и область применения

Металлорукав IEK (ИЭК) МПГнг-LS-32 d32 используется для защиты силовых и контрольных кабелей от механических повреждений, влаги и воздействия окружающей среды. Подходит для прокладки в пучках, где важна низкая воспламеняемость и минимальное выделение токсичных веществ при нагреве. Применяется на объектах с особыми требованиями к пожарной безопасности: атомные и тепловые электростанции, метро, высотные здания, суда, химические производства, складские комплексы и другие места с плотной кабельной сетью.

Технические характеристики

• Диаметр внутренний: 32 мм - позволяет пропускать кабели до соответствующего внешнего диаметра;
• Диаметр наружный: 40,2 мм - важно при расчете свободного пространства в канале или коробе;
• Длина: 20 м - одна секция, готова к установке без соединений;
• Материал корпуса: стальная оцинкованная лента - обеспечивает прочность и коррозионную стойкость;
• Материал изоляции: ПВХ пластикат с пониженной пожароопасностью - не поддерживает горение, снижает выделение дыма и хлористого водорода;
• Степень защиты: IP65 - защищён от пыли и струй воды из любого направления;
• Температурный диапазон: от –30 C до +70 C - работает в холодных и жарких условиях;
• Цвет: черный - маскируется в большинстве интерьеров и технологических ниш;
• Срок службы: 10 лет - при соблюдении условий эксплуатации;
• Гибкость: да - легко изгибается вокруг препятствий без потери целостности;
• Уплотнение: отсутствует - требуется дополнительная герметизация на концах при необходимости;
• Наличие протяжки: да - стальной трос внутри рукава для легкой затяжки кабелей;
• Зонд: есть - гибкий пластиковый элемент для ориентирования и прохождения через труднодоступные участки.

Совместимость и монтаж

Металлорукав IEK (ИЭК) МПГнг-LS-32 d32 совместим с любыми кабелями, чей наружный диаметр меньше 32 мм. Для удобства монтажа предусмотрена встроенная протяжка - её можно использовать для затяжки одного или нескольких кабелей одновременно. Зонд помогает найти путь при прокладке через изгибы, перегородки или уже заполненные каналы. Установка выполняется путём введения рукава в подготовленную трассу и последующей затяжки кабеля через протяжку. Концевые части необходимо герметизировать самостоятельно - например, с помощью термоусадочных трубок или специальных муфт, так как уплотнение отсутствует.

Безопасность и стандарты

Металлорукав соответствует требованиям пожарной безопасности: материал не распространяет горение (нг), имеет сниженное дымо- и газовыделение (LS). Это делает его подходящим для помещений с массовым скоплением людей и высокими нормами пожарной безопасности. Степень защиты IP65 гарантирует надёжную защиту от пыли и водяных струй - что особенно актуально в цехах, на открытых площадках или в сырых помещениях. Сертификаты соответствия заявлены производителем, но конкретные номера документов не указаны - рекомендуется запросить их у поставщика для официального оформления проекта.

Преимущества

• Встроенная протяжка и зонд значительно ускоряют монтаж и снижают риск повреждения кабелей при затяжке;
• Оцинкованная сталь предотвращает коррозию даже во влажной среде;
• ПВХ с пониженной пожароопасностью снижает риск возгорания и опасность при пожаре;
• Высокая гибкость позволяет прокладывать рукав в ограниченном пространстве без дополнительных фитингов;
• IP65 обеспечивает надёжную защиту от внешних факторов без дополнительных мер;
• Длительный срок службы - 10 лет - снижает потребность в замене и обслуживании.

Ограничения применения

• Отсутствие уплотнения на концах - нельзя применять там, где требуется герметичность без дополнительной доработки;
• Не предназначен для постоянного погружения в воду - IP65 не обеспечивает полной водонепроницаемости;
• Не рассчитан на высокие нагрузки на растяжение - не следует использовать как несущую конструкцию;
• Температура выше +70 C может вызвать деформацию ПВХ-изоляции - не применяйте рядом с источниками сильного тепла;
• Не подходит для прямого контакта с открытым пламенем - хотя не распространяет горение, он не является огнеупорным.

Примеры использования

• Прокладка кабелей управления между этажами в высотном офисном здании;
• Защита сигнальных проводов на станциях метро, где важна низкая токсичность продуктов горения;
• Монтаж кабелей питания и связи на судах - благодаря коррозионной стойкости и IP65;
• Обвязка оборудования на химзаводе - защита от агрессивных паров и влаги;
• Прокладка в шахтах и каналах АЭС - где допускаются только материалы с классом нг-LS.

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр рукава (32 мм) был больше суммарного наружного диаметра всех кабелей - оптимально оставить 20–30 % свободного пространства;
• Если трасса длинная или содержит несколько изгибов - используйте зонд для первоначального прохода, затем закрепите протяжку и затяните кабель;
• На входах/выходах рукава обязательно установите переходники или муфты с уплотнением - иначе IP65 будет нарушен;
• При работе в холоде ниже –20 C будьте осторожны: ПВХ становится более хрупким - избегайте резких изгибов;
• Для многократного использования - сохраняйте протяжку; она может быть использована повторно после замены кабеля.
