Металлорукав Р3-ЦПнг-LS 32 с протяжкой (уп.25м) Fortisflex 76650 КВТ

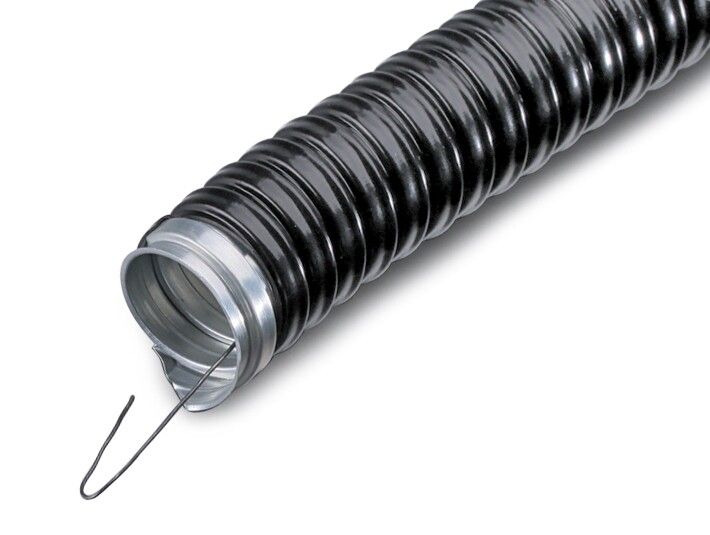

Металлорукав Р3-ЦПнг-LS 32 с протяжкой в ПВХ изоляции от Fortisflex - это гибкая, защищённая трубка из оцинкованной стали с ПВХ-оболочкой, предназначенная для безопасной прокладки кабелей в условиях повышенной опасности механических воздействий и влажной среды. Артикул 76650 подходит как для скрытой, так и для открытой проводки в промышленных и коммерческих объектах.

Назначение и область применения

Металлорукав Р3-ЦПнг-LS 32 с протяжкой в ПВХ изоляции используется для защиты кабелей и проводов от внешних повреждений, влаги, пыли и химических воздействий. Подходит для прокладки в помещениях и на улице, в том числе там, где есть риск контакта с маслом, бензином, слабыми кислотами или щелочами. Часто применяется в системах вентиляции, кондиционирования, обогрева, на конвейерах, в цехах с высокими требованиями к безопасности.

Технические характеристики

• Диаметр: 32 мм - позволяет пропускать кабели сечением до 8–10 жил, в зависимости от типа изоляции;
• Материал корпуса: оцинкованная сталь - устойчива к коррозии, сохраняет прочность даже в агрессивной среде;
• Оболочка: самозатухающий ПВХ с низким выделением дыма и газов (LS) - не поддерживает горение, соответствует нормам пожарной безопасности;
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления;
• Импульсная ударостойкость: IK07 - выдерживает удар энергией 1 Дж (эквивалент 0,5 кг, падающего с 20 см);
• Разрывное усилие: 1050 Н - способна выдерживать значительную нагрузку при затяжке или перегрузках;
• Статический радиус изгиба: 96 мм - минимальный допустимый радиус изгиба при постоянном положении;
• Температурный режим работы: от –40 C до +75 C - работает в суровых климатических зонах;
• Температура монтажа: не ниже –5 C - при более низких температурах материал становится хрупким;
• Длина бухты: 25 метров - удобно для закупки крупных партий;
• Цвет: черный - устойчив к УФ-излучению, не выгорает на солнце;
• Электроизоляционные свойства: оболочка ПВХ предотвращает контакт с токоведущими частями внутри;
• Протяжка: стальная проволока - позволяет легко протянуть кабель через весь рукав без дополнительных инструментов.

Совместимость и монтаж

Металлорукав Р3-ЦПнг-LS 32 с протяжкой в ПВХ изоляции совместим со всеми фитингами серии Fortisflex: ВМ, ВМ(90), ВТ(Х), МВП, СММ, СТМ, СТМ(Р), СТМ(В), ОЗМ, а также с модификациями INOX. Соединения обеспечивают надёжную герметичность и механическую устойчивость. Монтируется с помощью обычных клещей и резаков. Гибкость позволяет делать повороты без специальных колен. Протяжка уже встроена - достаточно закрепить один конец, продеть кабель и потянуть за проволоку. При монтаже важно соблюдать минимальный радиус изгиба 96 мм - иначе возможна деформация структуры.

Безопасность и стандарты

• Соответствует требованиям UL - одобрено для использования в США и странах, признающих этот стандарт;
• ПВХ-оболочка не распространяет пламя - класс самозатухаемости LS снижает риск возгорания;
• Защита IP65 исключает попадание пыли и струй воды - подходит для помещений с мойкой, наружных трасс, пищевых производств;
• Не содержит свинца и других токсичных компонентов - экологически безопасен при использовании и утилизации.

Преимущества

• Высокая механическая прочность благодаря стальной оплетке - выдерживает давление, сдавливание, случайные удары;
• ПВХ-оболочка с низким дымо- и газовыделением - важна для эвакуационных путей и замкнутых пространств;
• Встроенная протяжка экономит время при прокладке - не нужен отдельный шнур или трос;
• Устойчивость к химикатам - можно использовать рядом с технологическими жидкостями;
• Долговечность - срок службы превышает 25 лет при правильной эксплуатации;
• Легкость монтажа - не требуются дорогостоящие инструменты или подготовка поверхности.

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP65 не равнозначен IP68/69K;
• Монтаж запрещён при температуре ниже –5 C - ПВХ теряет пластичность, может растрескаться;
• Не рекомендован для прямого контакта с растворителем, ацетоном, спиртом - они размягчают оболочку;
• Не следует применять в местах с постоянной вибрацией выше 10 Hz / 2g - возможно усталостное разрушение витков;
• Не является несущим элементом - нельзя использовать как кронштейн или точку крепления оборудования.

Примеры использования

• Прокладка силового кабеля от распределительного щита к станкам на заводе;
• Защита сигнальных линий в системах автоматизации с высоким уровнем пыли;
• Подключение вентиляторов и насосов в холодильных камерах с температурой до –30 C;
• Прокладка кабелей в каналах HVAC (кондиционирование, вентиляция) с доступом к обслуживанию;
• Наружная прокладка кабелей освещения в парковых зонах, автостоянках, торговых комплексах.

Практические советы

• Перед монтажом проверьте, что внутренний диаметр рукава (≈28–30 мм) достаточен для вашего кабеля - учтите толщину изоляции;
• При необходимости резки используйте ножницы по металлу - острые кромки после реза лучше зачистить напильником;
• Если требуется несколько поворотов подряд, делайте их с шагом не менее 1,5 м - чтобы не перегружать протяжку;
• Для длинных участков (>15 м) рекомендуется использовать два человека: один тянет, другой направляет кабель;
• Артикул 76650 от Fortisflex совпадает с аналогами КВТ - взаимозаменяемы, если фитинги те же;
• Храните бухты в сухом месте, избегая прямого солнечного света - хотя ПВХ устойчив к УФ, длительное воздействие снижает долговечность.
