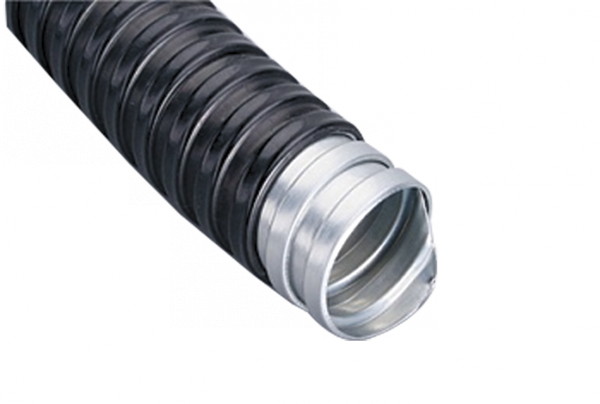

Металлорукав в ПВХ изоляции Р3-ЦПнг 38 d38мм с протяжкой (уп.20м) EKF mrzp-38-20

Металлорукав в ПВХ изоляции Р3-ЦП, Р3-ЦПнг, РЗ-ЦП - 38 мм, длина 20 м, с протяжкой от EKF серии PROxima предназначен для защиты кабелей и проводов в условиях повышенной механической нагрузки и агрессивной среды. Его гибкая конструкция с оцинкованной стальной спиралью и ПВХ-оболочкой позволяет безопасно прокладывать проводку в сложных маршрутах, включая движущиеся участки оборудования.

Назначение и область применения

Металлорукав используется для прокладки силовых и сигнальных кабелей там, где требуется защита от ударов, перегибов, вибраций и химического воздействия. Подходит для установки на станках, конвейерах, роботизированных системах, в промышленных зонах с высокой запылённостью или влажностью. Применяется внутри помещений и в частично открытых конструкциях, где важна долговечность и надёжность изоляции.

Технические характеристики

• Материал корпуса: оцинкованная стальная лента - устойчива к коррозии, сохраняет прочность при температурных колебаниях.
• Изоляция: ПВХ-пластикат - плотная, черная оболочка, защищающая от влаги, масел, кислот и щелочей.
• Наружный диаметр: 42 мм - соответствует внутреннему проходу для кабелей до 38 мм.
• Длина: 20 метров - готовый бухтой, удобен для транспортировки и монтажа.
• Степень защиты IP54: защита от пыли (не полностью герметичен, но препятствует проникновению пыли вредного уровня) и брызг воды со всех сторон.
• Температура эксплуатации: от -40 C до +60 C - работает в холодных цехах и жарких помещениях.
• Статический радиус изгиба: 180 мм - минимальный допустимый радиус изгиба при фиксированном положении.
• Разрывное усилие: 500 Н - выдерживает значительные осевые нагрузки без разрыва.
• Гибкость: высокая - легко формируется в нужную форму без специальных инструментов.
• Соответствие стандартам: DIN EN 61386-23 - европейский стандарт для гибких трубных систем для электропроводки.
• Гарантия: 84 месяца - подтверждает долговечность материала и качества сборки.

Совместимость и монтаж

Металлорукав совместим с фитингами и соединителями, рассчитанными на наружный диаметр 42 мм. Для крепления используются зажимы, муфты и переходники с резьбой G½–G1. Установка возможна как горизонтально, так и вертикально. Протяжка (нить из специального волокна) уже встроена - её можно использовать для затяжки кабеля через весь рукав без предварительного продевания. Не требует сварки или пайки. Максимальная нагрузка на кабель при протяжке - не более 500 Н.

Безопасность и стандарты

Изделие соответствует требованиям DIN EN 61386-23, что гарантирует соответствие нормам безопасности для электротехнических каналов. ПВХ-изоляция не распространяет пламя (класс самозатухания согласно серийной принадлежности Р3-ЦПнг). Отсутствуют электрические характеристики - не является изолирующим элементом, поэтому не заменяет кабельную изоляцию. Электробезопасность обеспечивается правильной прокладкой кабелей с собственной изоляцией.

Преимущества

• Высокая механическая прочность благодаря оцинкованной стали - выдерживает давление, сдавливание и случайные удары.
• ПВХ-оболочка предотвращает контакт с влагой, химическими веществами и снижает риск коррозии.
• Встроенная протяжка ускоряет монтаж - не нужно дополнительно вводить лассо или трос.
• Широкий температурный диапазон - подходит для холодных складов и нагреваемых зон.
• Гибкость позволяет прокладывать трассы с несколькими изгибами без потери целостности.

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP54 не обеспечивает герметичность при длительном контакте с жидкостью.
• Не рекомендуется для использования в местах с постоянными динамическими изгибами (например, в кабельных трассах с частым перемещением) - статический радиус изгиба 180 мм не подходит для циклических нагрузок.
• Не следует применять в средах с открытым огнём или при температурах выше +60 C - ПВХ теряет форму и начинает деформироваться.
• Не заменяет кабельную изоляцию - внутри должны находиться только кабели с собственной защитой.

Примеры использования

• Защита кабелей управления на автоматических линиях в пищевой промышленности.
• Прокладка сигналов от датчиков к контроллерам на конвейерных лентах.
• Подключение электродвигателей к пультам управления в цехах с высокой запылённостью.
• Формирование гибких трасс между стационарным оборудованием и подвижными модулями.

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр рукава был больше суммарного внешнего диаметра всех укладываемых кабелей - минимум на 20 %.
• Используйте протяжку только для мягких кабелей - жесткие многожильные провода могут повредить нить.
• При необходимости резки используйте ножницы по металлу - не допускайте деформации спирали, иначе потеряется гибкость.
• Не перегибайте рукав менее чем на 180 мм - даже кратковременный изгиб меньше этого значения может вызвать микротрещины в ПВХ.
• При использовании в сырых зонах - комбинируйте с герметичными вводами и муфтами, чтобы усилить защиту от влаги.
