Металлорукав МПГнг-LS-38 d38 с протяжкой ELASTA (уп.20м) IEK CMP27-038-K02-020

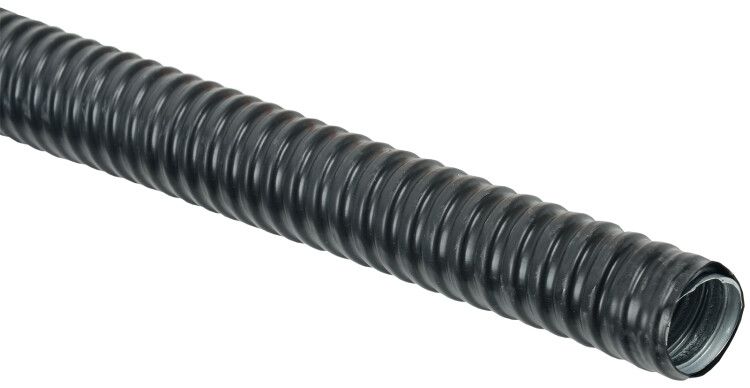

Металлорукав IEK (ИЭК) МПГнг-LS-38 диаметр 38 мм с зондом и протяжкой - это защищённая гибкая трубка из оцинкованной стали с ПВХ-изоляцией, предназначенная для безопасной прокладки кабелей и проводов в местах с повышенными требованиями к пожарной безопасности. Артикул cmp27-038-k02-020 обеспечивает удобство монтажа благодаря встроенной протяжке и зонду.

Назначение и область применения

Металлорукав МПГнг-LS-38 используется для защиты силовых и контрольных кабелей в средах, где важна негорючесть и минимальное выделение дыма и токсичных газов при возгорании. Подходит для прокладки в пучках, в закрытых каналах и труднодоступных зонах. Применяется на объектах с особыми требованиями к пожарной безопасности: атомные и тепловые электростанции, метро, высотные здания, суда, химические производства, складские комплексы и другие места с риском массового скопления людей или оборудования.

Технические характеристики

• Номинальный диаметр: 38 мм - внутренний проход для кабелей, позволяет пропустить пучки до 4–6 жил сечением до 25 мм2 каждая
• Длина: 20 м - одна секция без соединений, снижает количество стыков при трассировке
• Материал корпуса: стальная оцинкованная лента - прочная, антикоррозийная, долговечная
• Материал изоляции: ПВХ пластикат с пониженной пожароопасностью - не поддерживает горение, малое дымовыделение, мало хлористого водорода при нагреве
• Степень защиты: IP65 - полностью герметичен против пыли, защищён от водяных струй с любого направления
• Температурный диапазон: от –30 C до +70 C - работает в холодных и жарких помещениях, включая неотапливаемые зоны
• Гибкость: да - легко изгибается под углом до 90° без повреждения внутренней структуры
• Срок службы: 10 лет - при соблюдении условий эксплуатации
• Цвет: черный - маскирует грязь и следы эксплуатации
• Уплотнение: отсутствует - требуется установка фитингов или муфт для герметизации концов

Совместимость и монтаж

Металлорукав МПГнг-LS-38 совместим с любыми стандартными кабельными фитингами, переходниками и клеммными коробками с внутренним диаметром 38 мм. Для монтажа используются специальные зажимы или хомутики. Встроенная протяжка и зонд позволяют легко затянуть кабели через всю длину рукава - достаточно прикрепить провод к протяжке и потянуть. Установка возможна как вертикально, так и горизонтально. Концы рукава необходимо герметизировать самостоятельно - например, термоусадочными колпачками или металлическими муфтами с уплотнителем.

Безопасность и стандарты

Металлорукав соответствует требованиям пожарной безопасности ГОСТ Р 53315 и НПБ 249. Обладает классом пожарной опасности по дымообразованию и токсичности - не распространяет горение даже при групповой прокладке. Отсутствие свободного хлора в составе ПВХ снижает риск образования едких газов при температурном воздействии. Сертифицирован для использования в энергообъектах и транспорте.

Преимущества

• Встроенная протяжка и зонд - экономят время при прокладке кабелей, особенно в длинных трассах
• Оцинкованная сталь - устойчивость к коррозии в сырых и агрессивных средах
• ПВХ LS (Low Smoke) - безопаснее обычного ПВХ при пожаре: меньше дыма, меньше ядовитых выбросов
• Высокая механическая прочность - выдерживает давление, удары, перегибы
• Долгий срок службы - 10 лет без замены при правильной эксплуатации

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP65 не гарантирует герметичность при длительном контакте с жидкостью
• Отсутствуют заводские уплотнения - нельзя использовать без дополнительной герметизации на входах/выходах
• Не рекомендуется для открытой прокладки под прямыми солнечными лучами - ПВХ со временем стареет под УФ-излучением
• Запрещено применять при температурах выше +70 C - материал изоляции теряет прочность
• Не подходит для прокладки в местах с частыми вибрациями без дополнительной фиксации - может вызвать усталостное разрушение стенок

Примеры использования

• Прокладка кабелей управления между щитами в тоннеле метро
• Защита сигнальных проводов на технологическом участке химзавода
• Монтаж силовых кабелей в шахтах теплоэлектростанций
• Прокладка кабелей в лифтовых шахтах высотных зданий
• Защита проводов на борту судна - устойчивость к влаге и солёному воздуху

Практические советы

• Перед монтажом проверьте, что внешний диаметр кабельного пучка не превышает 30–32 мм - иначе будет сложно протянуть
• Используйте смазку на протяжке (например, графитовую) для уменьшения трения при затяжке многожильных кабелей
• На каждом конце рукава обязательно установите защитную втулку - предотвращает перетирание изоляции кабеля
• Фиксируйте металлорукав через каждые 1–1,5 м - особенно в вертикальных участках, чтобы избежать провисания
• При необходимости удлинения - применяйте только однотипные соединители IEK серии ELASTA; не допускаются самодельные стыки
