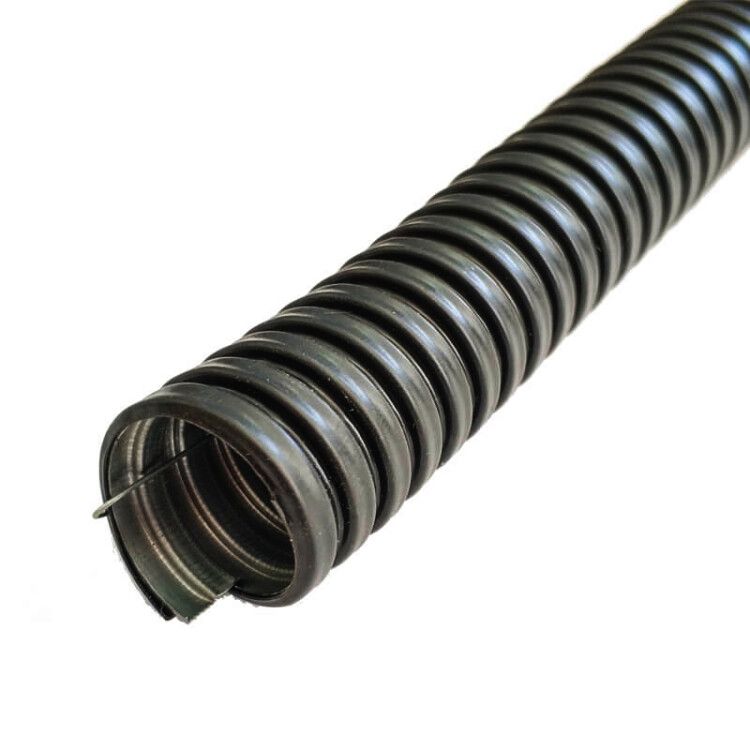

Металлорукав в ПВХ изоляции РЗ-ЦПнг-38 (20 м) с протяжкой | zeta44709 ГОФРОМАТИК ЗЭТА

Металлорукав в ПВХ изоляции РЗ-ЦПнг-38 (20 м) с протяжкой - это гибкий, герметичный и огнеупорный кабельный канал из оцинкованной стали с ПВХ-оболочкой, предназначенный для прокладки проводов и кабелей в сложных трассах с изгибами. Бренд ЗЭТА Новосибирск выпускает этот продукт под артикулом zeta44709, он подходит для промышленных объектов, где важна защита от влаги, пыли и механических повреждений.

Назначение и область применения

Металлорукав в ПВХ изоляции РЗ-ЦПнг-38 (20 м) с протяжкой используется для прокладки электрических кабелей в местах, где требуется криволинейная трасса - например, вокруг оборудования, через перекрытия, в зонах с ограниченным доступом. Он заменяет жесткие трубы там, где нужна гибкость, сохраняя при этом высокую степень защиты. Подходит для установки на заводах, в цехах, на конвейерах, в энергоустановках и других промышленных объектах.

Технические характеристики

• Тип: Металлорукав с ПВХ-изоляцией
• Артикул: zeta44709
• Длина: 20 метров
• Внутренний диаметр: 36,4 мм - позволяет пропускать кабели до 35 мм в диаметре
• Наружный диаметр: 42,1 мм - влияет на посадочные места и крепления
• Материал корпуса: Оцинкованная сталь - устойчива к коррозии
• Изоляция: ПВХ - не поддерживает горение, защищает от влаги и химических веществ
• Степень защиты IP67: Полностью защищен от пыли и временного погружения в воду до 1 метра
• Разрывное усилие: 500 Н - выдерживает значительную нагрузку при растяжении
• Статический радиус изгиба: 152 мм - минимальный допустимый радиус изгиба при фиксированном положении
• Температура эксплуатации: До +40 C - не предназначен для работы при более высоких температурах
• Цвет: Черный - маскирует загрязнения, соответствует промышленным стандартам
• Протяжка: Есть - позволяет легко затянуть кабель внутрь рукава без дополнительных инструментов
• Уплотнение: Отсутствует - требует самостоятельной герметизации на концах при необходимости

Совместимость и монтаж

Металлорукав в ПВХ изоляции РЗ-ЦПнг-38 (20 м) с протяжкой совместим со стандартными клеммниками, муфтами и переходами для металлорукавов диаметром 38–42 мм. Для монтажа используйте специальные зажимы или хомутики, фиксирующие его к опорам. Протяжка внутри позволяет втянуть кабель без раскрытия всей трассы - это экономит время при прокладке. Не забудьте обрезать лишнее и закрыть торцы заглушками или термоусадкой, так как уплотнение отсутствует. Радиус изгиба не должен быть меньше 152 мм - иначе возможна деформация стальной спирали.

Безопасность и стандарты

ПВХ-изоляция не поддерживает горение, что соответствует требованиям к материалам для электропроводок в помещениях с повышенной пожарной опасностью. Степень защиты IP67 гарантирует безопасную работу в условиях сырости, пыли и временных брызг. Однако при температуре выше +40 C ПВХ может потерять форму - не применять рядом с нагревательными элементами или в паровых камерах. Электробезопасность обеспечивается благодаря изоляционному слою - контакт с токоведущими частями исключён даже при повреждении кабеля внутри.

Преимущества

• Высокая гибкость - позволяет прокладывать трассы с множеством изгибов без дополнительных соединителей
• Защита от воды и пыли - идеально для сырых помещений, улиц, открытых площадок
• Не поддерживает горение - снижает риск распространения пламени
• Протяжка в комплекте - ускоряет монтаж кабелей
• Оцинкованная сталь - долгий срок службы даже в агрессивной среде
• ПВХ-оболочка усиливает прочность на разрыв до 500 Н - предотвращает случайное повреждение

Ограничения применения

• Не использовать при температуре выше +40 C - ПВХ начнет деформироваться
• Отсутствие уплотнений на концах - необходимо самостоятельно герметизировать вход/выход кабеля
• Не рекомендован для постоянного погружения в воду - IP67 допускает лишь временное воздействие
• Не подходит для трасс с динамическими нагрузками - частые изгибы под нагрузкой могут вызвать усталость металла
• Не использовать в контакте с растворителями, кислотами и щелочами - ПВХ может разрушаться

Примеры использования

• Прокладка силового кабеля от станка к распределительному щиту через технологические проходы
• Подключение датчиков на конвейере с движущимися секциями - гибкость позволяет следовать за перемещением
• Монтаж освещения в холодильных камерах - защита от конденсата и влаги
• Переход между этажами через перекрытия с необходимостью изгиба под углом

Практические советы

• Перед монтажом проверьте внутренний диаметр - суммарный диаметр всех кабелей не должен превышать 40 % от внутреннего объема рукава (36,4 мм)
• Используйте пластиковые заглушки или термоусадку на концах - это предотвратит попадание влаги и насекомых
• При необходимости удлинить трассу - соединяйте несколько отрезков с помощью муфты, не перегибайте место стыка
• Если требуется другая длина или цвет - завод ЗЭТА Новосибирск делает нестандартные варианты по запросу
• Храните в сухом месте, избегайте длительного прямого солнечного света - ПВХ может выгореть
