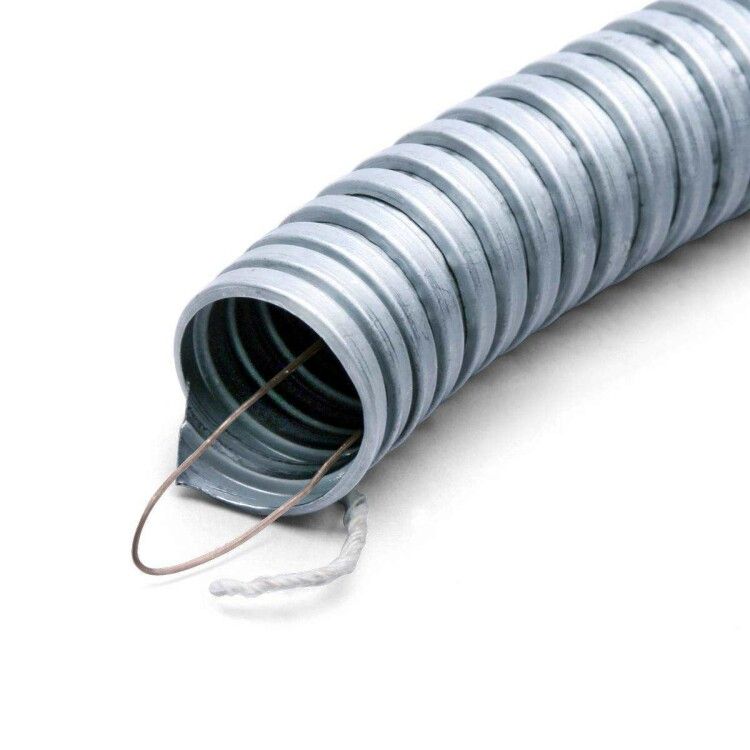

Металлорукав из оцинкованной стали с протяжкой, уплотненный х/б нитью Р3-ЦХ-38 протяжкой - 77879 КВТ

Металлорукав РЗ-ЦХ 38 с протяжкой от Fortisflex - гибкий металлический рукав с оцинкованной стальной оплеткой и встроенной протяжкой, предназначенный для защиты кабелей и проводов от механических воздействий и внешних факторов. Артикул 77879 подходит для скрытой и открытой прокладки в условиях повышенной вибрации, перепадов температур и агрессивных сред.

Назначение и область применения

Металлорукав РЗ-ЦХ 38 с протяжкой используется для защиты электрических кабелей и проводов в местах, где требуется высокая механическая прочность и возможность сложной маршрутизации. Подходит для прокладки внутри зданий и на открытом воздухе. Применяется в системах автоматизации, на производственных линиях, в электрооборудовании, станках, транспорте и других объектах с высокой нагрузкой на кабельную трассу.

Технические характеристики

• Диаметр: 38 мм - позволяет пропускать кабели большего сечения, чем более узкие модели;
• Материал: сталь оцинкованная - защищает от коррозии, увеличивает срок службы;
• Длина бухты: 25 метров - удобна для крупных проектов, снижает количество соединений;
• Гибкость: гибкий - обеспечивает изгиб под углом до 160 мм минимального радиуса без деформации;
• Степень защиты: IP40 - предотвращает попадание твердых частиц размером более 1 мм, но не защищает от воды;
• Ударопрочность: IK07 - выдерживает удар энергией 1 Дж (эквивалент 0,2 кг, падающего с 50 см);
• Температура эксплуатации: от –40 C до +120 C - работает в холодных помещениях и рядом с нагревательными элементами;
• Разрывное усилие: 650 Н - способен выдерживать значительные растягивающие нагрузки;
• Уплотнение: хлопчатобумажная нить - герметизирует концы рукава, препятствуя проникновению пыли и мелкого мусора;
• Электрические свойства: проводящие - обеспечивает экранирование и заземление при правильном подключении;
• Цвет: металлик - соответствует стандартному цвету оцинкованной стали;
• Обшивка: отсутствует - легче и компактнее, чем с пластиковой оболочкой.

Совместимость и монтаж

Металлорукав РЗ-ЦХ 38 с протяжкой совместим с фитингами серии Fortisflex: ВМ (INOX), ВМ, ВМ(90°), ВТ(Х), МВП, СММ, СТМ, СТМ(Р), СТМ(В), ОЗМ, ВК-М-МР (INOX), ВК-М-МР. Протяжка уже встроена - её можно использовать для затяжки кабеля через весь рукав без дополнительных инструментов. Для монтажа достаточно отрезать нужную длину, закрепить фитинги на концах и протянуть провода. Диаметр 38 мм требует соответствующих переходников и клеммных коробок.

Безопасность и стандарты

Изделие соответствует требованиям по механической прочности (IK07) и защите от твердых предметов (IP40). Отсутствие водонепроницаемости делает его непригодным для открытой улицы при постоянном контакте с осадками. Электропроводящая конструкция допускает использование в системах с заземлением - важно обеспечить надежный контакт между рукавом и контуром заземления.

Преимущества

• Встроенная протяжка ускоряет монтаж и исключает необходимость вводить штангу или трос самостоятельно;
• Оцинкованная сталь обеспечивает долгую службу даже во влажных помещениях;
• Высокая гибкость позволяет проходить через узкие и извилистые каналы без потери целостности;
• Устойчивость к маслам, бензину и разбавленным химическим веществам расширяет сферу применения в промышленности;
• Не боится перепадов температур - подходит для холодных цехов и помещений с нагревом оборудования;
• Проводящие свойства позволяют использовать как часть системы заземления при правильном подключении.

Ограничения применения

• Степень защиты IP40 не предусматривает защиту от воды - нельзя применять в условиях постоянной влажности, дождя или мытья струей;
• Отсутствие внешней оболочки делает его менее устойчивым к острым кромкам и абразивным поверхностям;
• Не предназначен для прокладки в земле или бетоне - риск повреждения при давлении и вибрации;
• Хлопчатобумажная нить уплотнения теряет эффективность при длительном воздействии влаги - рекомендуется дополнительно герметизировать концы при необходимости.

Примеры использования

• Защита силовых кабелей на конвейерах в пищевой промышленности;
• Прокладка сигнальных проводов в системах управления станками с ЧПУ;
• Монтаж кабелей в электрощитовых на производстве с частыми вибрациями;
• Подключение датчиков и исполнительных механизмов в автопроизводстве;
• Прокладка проводов в технологических каналах внутри цехов с контролируемой влажностью.

Практические советы

• Перед монтажом проверьте, что внутренний диаметр рукава достаточен для количества и сечения кабелей - не заполняйте более 40–50% объема;
• При использовании в зонах с возможным контактом с жидкостями - заделайте концы рукава герметиком или используйте дополнительные уплотнители;
• Для заземления обязательно подсоедините металлорукав к контуру заземления через фитинг - иначе проводящие свойства не будут работать;
• При резке используйте ножницы по металлу - не допускайте образования острых кромок, которые могут повредить изоляцию кабеля;
• Артикул 77879 и бренд Fortisflex гарантируют совместимость с другими изделиями этой серии - не заменяйте фитинги на аналоги без проверки по техпаспорту.
