Металлорукав МРПИнг TERMO 38 с протяжкой в термостойкой ПВХ-изоляции (Fortisflex) - 88494 КВТ

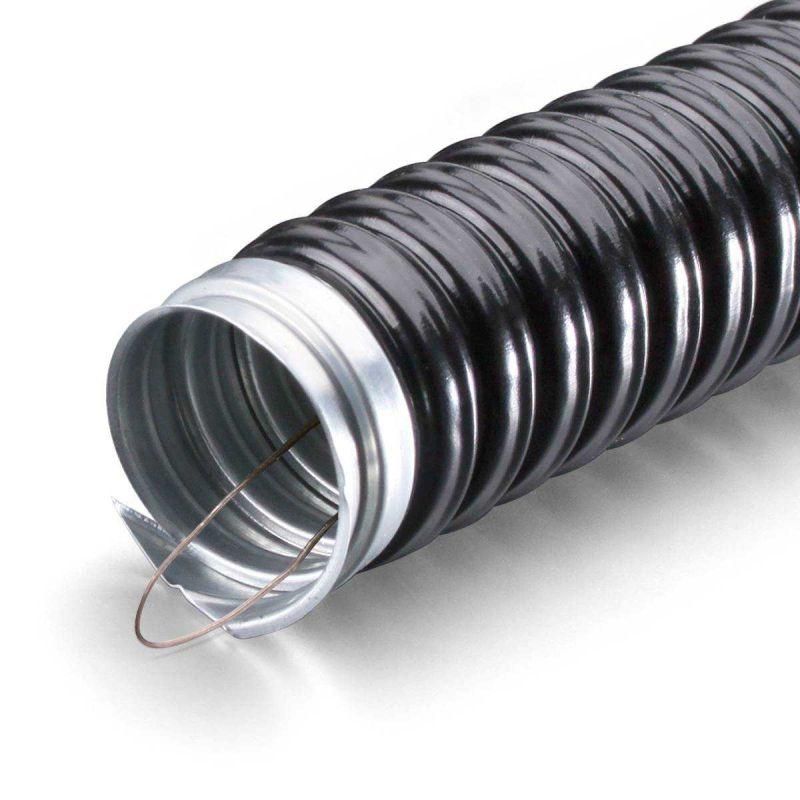

Металлорукав МРПИнг TERMO 38 с протяжкой от Fortisflex - это защищённый металлический рукав с огнестойким PVC-покрытием и готовой стальной протяжкой, предназначенный для безопасной прокладки кабелей в условиях повышенных требований к механической прочности, химической стойкости и электробезопасности.

Назначение и область применения

Металлорукав МРПИнг TERMO 38 с протяжкой используется для прокладки силовых и слаботочных кабелей как внутри помещений, так и на открытом воздухе. Он применяется там, где требуется одновременная защита от механических ударов, воздействия агрессивных сред, высоких температур и возгорания. Подходит для монтажа в системах вентиляции, кондиционирования, обогрева, а также для транспортировки сыпучих материалов. Особенно эффективен в промышленных зонах, цехах, энергообъектах и объектах ЖКХ.

Технические характеристики

• Материал корпуса: стальная оцинкованная лента - обеспечивает долговечность и защиту от коррозии;
• Наружный диаметр: 45,2 мм - соответствует стандартному размеру для прокладки групп кабелей до 16–25 мм2;
• Покрытие: огнезащитный самозатухающий поливинилхлорид (PVC) - не поддерживает горение, выдерживает температуру от –50 C до +105 C;
• Степень защиты IP65: полная защита от пыли и струй воды из любого направления - позволяет использовать в запылённых и влажных помещениях;
• Степень защиты от ударов IK07: выдерживает удар энергией 1 Дж - аналогично защите от падения груза массой 250 г с высоты 40 см;
• Разрывное усилие: 1050 Н - способен выдерживать значительную нагрузку без деформации;
• Статический радиус изгиба: 160 мм - минимальный допустимый радиус при постоянном изгибе без повреждения структуры;
• Цвет: чёрный - снижает влияние УФ-лучей и хорошо сочетается с большинством технологических решений;
• Протяжка: стальная проволока - уже встроена внутри рукава, ускоряет затяжку кабелей;
• Уплотнение: отсутствует - требует самостоятельной герметизации при необходимости через фитинги;
• Электроизоляционные свойства: внешнее покрытие предотвращает контакт с токоведущими частями - обеспечивает защиту от поражения электрическим током даже при пробое жил кабеля;
• Химическая стойкость: устойчив к бензину, маслам, разбавленным кислотам и щелочам.

Совместимость и монтаж

Металлорукав МРПИнг TERMO 38 с протяжкой совместим со всеми фитингами серии Fortisflex: ВМ (INOX), ВМ, ВМ(90°), ВТ(Х), МВП, СММ, СТМ, СТМ(Р), СТМ(В), ОЗМ, ВК-М-МР (INOX), ВК-М-МР. Для герметизации рекомендуются комплекты с резиновыми уплотнителями. Монтаж возможен при температуре выше –5 C - при более низких значениях материал становится менее эластичным и риск трещин увеличивается. Кабели заводятся через один конец, используя встроенную протяжку; второй конец закрывается фитингом после окончательной расстановки.

Безопасность и стандарты

• Соответствие требованиям безопасности: IP65, IK07, самоугасание PVC - обеспечивают соответствие нормам ГОСТ Р 50571 и IEC 61084;
• Не распространяет пламя - класс горючести G1 согласно ГОСТ 12.1.044;
• Электроизоляционный слой исключает возможность случайного контакта с напряжением при повреждении кабеля;
• Оцинкованная сталь препятствует развитию коррозии в агрессивных средах.

Преимущества

• Готовая протяжка экономит время при прокладке кабелей - не нужна дополнительная подготовка;
• Высокая гибкость позволяет выполнять сложные маршруты с углом поворота до 90° без специального оборудования;
• Широкий температурный диапазон (-50…+105 C) делает его универсальным для холодных регионов и нагретых зон;
• Огнеупорное покрытие снижает риск возникновения пожара в случае перегрева кабелей;
• Ударопрочность IK07 гарантирует сохранность при случайных механических воздействиях во время обслуживания;
• Подходит как для открытой, так и для скрытой проводки - легко интегрируется в существующую инфраструктуру.

Ограничения применения

• Не предназначен для длительного погружения в воду - IP65 не заменяет IP67/IP68;
• Отсутствие уплотнения требует обязательного использования фитингов с уплотнителем при работе в условиях повышенной влажности или подземной прокладке;
• Минимальная температура монтажа –5 C - нельзя работать при сильных морозах без прогрева материала;
• Не следует применять в местах с постоянным давлением жидкостей или газов - не является трубопроводом;
• Не рассчитан на использование в качестве несущего элемента - не стоит подвешивать вес на рукаве.

Примеры использования

• Прокладка кабелей питания и управления между станками на заводе с высоким уровнем пыли и масла;
• Обвязка тепловых насосов и вентиляторов в HVAC-системах;
• Переход кабелей через стеновые проём в производственных цехах;
• Прокладка сигнализационных линий в подвале с высокой влажностью;
• Транспортировка кабелей в шахте или на элеваторе с сыпучими материалами.

Практические советы

• Выбирая металлорукав МРПИнг TERMO 38 с протяжкой, проверьте посадочные диаметры фитингов - они должны точно соответствовать 45,2 мм;
• При использовании в условиях сильных колебаний температур - оставляйте запас длины на thermal expansion;
• Для длинных участков (>15 м) рекомендуется делать контрольные точки крепления каждые 1–1,5 метра;
• При прокладке в нескольких уровнях - отделяйте рукава друг от друга хомутиками, чтобы избежать перетирания;
• Проверяйте целостность протяжки перед первым использованием - она должна свободно перемещаться внутри рукава;
• Артикул 88494 - единственный номер для заказа этого конкретного исполнения от Fortisflex - другие модели имеют другой диаметр или состав покрытия.
