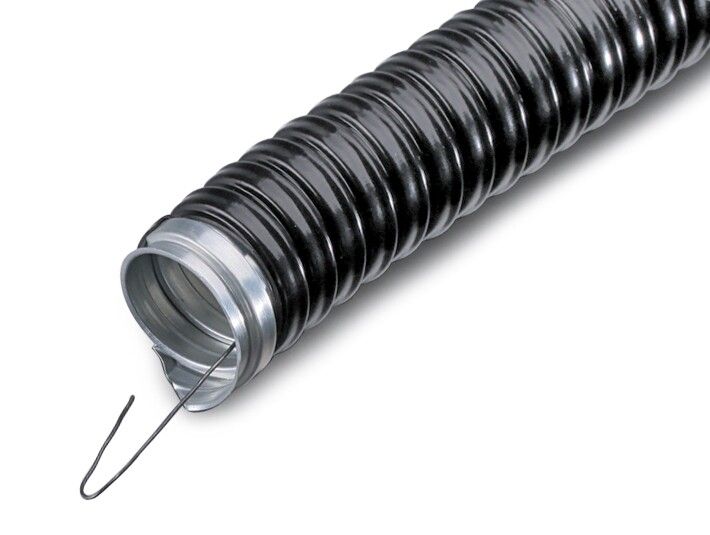

Металлорукав Р3-ЦПнг-LS 38 с протяжкой (уп.25м) Fortisflex 76651 КВТ

Металлорукав Р3-ЦПнг-LS 38 с протяжкой в ПВХ изоляции от Fortisflex - это герметичный защищённый канал для прокладки кабелей и проводов в условиях повышенной опасности механических воздействий, влаги и перепадов температур. Артикул 76651 сочетает прочную оцинкованную сталь, самозатухающую ПВХ-оболочку и готовую протяжку, что делает его удобным решением для сложных объектов - от промышленных цехов до зданий с высокими требованиями к пожарной безопасности.

Назначение и область применения

Металлорукав Р3-ЦПнг-LS 38 с протяжкой в ПВХ изоляции предназначен для организации скрытой и открытой проводки кабелей и проводов там, где требуется надёжная защита от внешних факторов. Подходит для прокладки в местах с риском ударов, вибраций, попадания воды и пыли. Часто применяется в системах вентиляции, кондиционирования, обогрева, а также для транспортировки сыпучих материалов. Может использоваться как внутри помещений, так и на улице благодаря устойчивости к УФ-излучению и химическим средам.

Технические характеристики

• Наружный диаметр: 44 мм
• Материал корпуса: оцинкованная сталь
• Оболочка: самозатухающий ПВХ с низким выделением дыма и газов (LS)
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Ударопрочность: IK07 - выдерживает удар энергией 1 Дж (эквивалент 0,2 кг, падающего с 50 см)
• Рабочая температура: от –40 C до +75 C
• Температура монтажа: не ниже –5 C - при более низких температурах материал становится хрупким
• Разрывное усилие: 1050 Н
• Статический радиус изгиба: 160 мм - минимальный допустимый радиус изгиба при постоянном положении
• Длина одной бухты: 25 метров
• Электроизоляция: да - оболочка предотвращает контакт с токоведущими частями
• Цвет: черный
• Протяжка: стальная проволока, встроена внутри рукава для упрощения затяжки кабеля
• Уплотнение: отсутствует - требует использования фитингов с уплотнителем для герметизации соединений

Совместимость и монтаж

Металлорукав Р3-ЦПнг-LS 38 с протяжкой в ПВХ изоляции совместим с фитингами серии Fortisflex: ВМ, ВМ(90), ВТ(Х), МВП, СММ, СТМ, СТМ(Р), СТМ(В), ОЗМ, а также с модификациями INOX. Для герметичного подключения необходимо использовать фитинги с резиновым уплотнением - сам рукав уплотнения не имеет. Монтаж выполняется путём вставки кабеля через протяжку; после этого можно потянуть кабель внутрь рукава, используя её как трос. Гибкость позволяет выполнять повороты под углом до 90° без специальных элементов, однако соблюдайте минимальный радиус изгиба 160 мм. При монтаже в холодную погоду (ниже –5 C) прогрейте участок перед изгибом, чтобы избежать трещин в ПВХ.

Безопасность и стандарты

• Соответствует нормам UL - одобрено для использования в США и Канаде
• ПВХ-оболочка не поддерживает горение и снижает дымо-газообразование при возгорании
• Защита от поражения электрическим током - благодаря электроизоляционному покрытию
• Имеет сертификат соответствия требованиям пожарной безопасности для прокладки в жилых и общественных зонах

Преимущества

• Высокая механическая прочность - оцинкованная сталь противостоит деформации и давлению
• Автоматическая протяжка ускоряет прокладку кабеля, исключает необходимость вводить трос вручную
• ПВХ-оболочка устойчива к бензину, маслам, разбавленным кислотам и щелочам
• Не боится влаги, пыли, УФ-излучения - годится для наружной установки
• Легко гнётся - позволяет проходить сложные маршруты без дополнительных колен
• Срок службы выше аналогов благодаря комбинированной защите от коррозии и механических нагрузок

Ограничения применения

• Не предназначен для прямого контакта с растворителями, концентрированными кислотами и щелочами - возможна деградация ПВХ
• Не следует применять при температуре монтажа ниже –5 C - риск растрескивания оболочки
• Отсутствие встроенного уплотнения требует обязательного использования комплектующих с уплотнительными кольцами
• Не рекомендован для прокладки в условиях постоянного погружения в жидкость - IP65 не гарантирует длительную герметичность при подтоплении
• Подходит только для кабелей с наружным диаметром меньше 38 мм - заполнение больше 80% сечения снижает гибкость и увеличивает риск повреждения

Примеры использования

• Прокладка силового кабеля от распределительного шкафа к станкам на заводе
• Защита сигнальных линий в системах автоматического управления в пищевой промышленности
• Монтаж кабелей HVAC (кондиционирование/вентиляция) вне помещения
• Переход между стенами и потолком в офисных зданиях с высокими требованиями к пожарной безопасности
• Прокладка кабелей в зонах с риском попадания технологических масел или эмульсий

Практические советы

• Выбирайте металлорукав Р3-ЦПнг-LS 38 с протяжкой в ПВХ изоляции, когда нужна быстрая прокладка и минимум операций - протяжка экономит время на этапе монтажа
• Проверьте соответствие диаметра кабеля внутреннему просвету рукава: оптимально - 70–80% заполнения
• Для длинных трасс (>15 м) используйте несколько точек закрепления каждые 1–1,5 м, чтобы избежать провисания
• На выходах из рукава всегда устанавливайте фитинги Fortisflex с уплотнением - даже при IP65 без них возможно проникновение влаги
• Храните бухты в сухом месте при температуре выше 0 C - заморозка может повредить ПВХ-оболочку
• Артикул 76651 от Fortisflex легко найти в каталогах по совместимости - все фитинги указаны прямо в документации производителя
