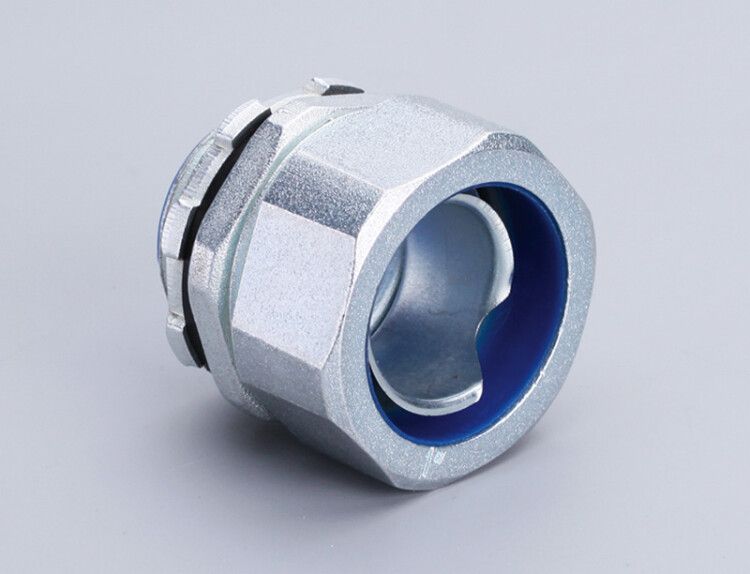

Муфта вводная ВМ-32, 32 мм, 1 1/4", IP54 Fortisflex 61372

Муфта вводная ВМ-32 от Fortisflex и КВТ - это надёжный элемент для герметичного ввода металлорукава в электрооборудование, обеспечивающий защиту от пыли и брызг воды при температуре от -60 до +120 C. Артикул 61372 соответствует серии Муфты вводные для металлорукава ВМ.

Назначение и область применения

Муфта вводная ВМ-32 используется для вывода металлорукава через стенку шкафа, щита или другого корпуса. Она обеспечивает плотное, герметичное соединение между металлическим рукавом и корпусом оборудования. Применяется в промышленной автоматике, на станках, конвейерах, в распределительных устройствах, где требуется защита проводов от внешних воздействий.

Технические характеристики

• Диаметр: 32 мм - подходит для металлорукавов внутренним диаметром до 32 мм
• Тип резьбы: трубная (газовая) - совместима с резьбой Г 1/2" (G 1/2")
• Длина резьбы: 17 мм - достаточна для надёжного зацепления с гайкой или переходником
• Тип конструкции: наружная резьба - муфта накручивается на резьбу внутри корпуса
• Степень защиты: IP54 - защита от пыли (не полностью, но достаточно для большинства помещений) и брызг воды с любого направления
• Материал корпуса: цинк, литьё под давлением - прочный, устойчив к механическим нагрузкам, не требует покрытия
• Температура эксплуатации: -60…+120 C - работает в суровых условиях, включая холодильные камеры и нагреваемые зоны
• Исполнение: прямолинейный - позволяет вывести рукав перпендикулярно поверхности
• Габариты: 44×27×0 мм - тонкий профиль, не выступает за плоскость корпуса
• Соединение с корпусом: резьбовое - легко монтируется и демонтируется
• Цвет: стальной - естественный цвет цинкового сплава, не окрашен

Совместимость и монтаж

Муфта вводная ВМ-32 совместима с металлорукавами следующих серий: МРПИнг NORD, МРПИнг(INOX), МР(INOX), Р3-ЦПнг-LS, Р3-ЦПнг-LS с протяжкой, Р3-ЦПнг-LS с протяжкой (20 м), Р3-ЦХ. Для установки необходимо:

• Заготовить в корпусе отверстие диаметром 32 мм
• Накрутить муфту на резьбу внутри корпуса (резьба должна быть G 1/2")
• Вставить металлорукав в муфту и закрепить его хомутиком или фитингом
• Убедиться, что резьба затянута плотно - проверьте герметичность после сборки

Не используйте с пластиковыми или неметаллическими рукавами - они не обеспечивают нужную жесткость для герметизации.

Безопасность и стандарты

Муфта вводная ВМ-32 соответствует требованиям IP54, что делает её безопасной для использования в помещениях с повышенной влажностью, пылью и возможными брызгами. Соответствие материалам и исполнению регламентируется отраслевыми нормами для промышленного электрооборудования. Сертификаты соответствия доступны у производителей Fortisflex и КВТ.

Преимущества

• Высокая механическая прочность благодаря литому цинковому сплаву
• Широкий диапазон рабочих температур - подходит для экстремальных условий
• Простой и быстрый монтаж без специального инструмента
• Отсутствие покрытия снижает риск отслоения и коррозии в долгосрочной эксплуатации
• Тонкий профиль (0 мм по толщине) позволяет монтировать вплотную к поверхности

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP54 не гарантирует защиту от струй под давлением или длительного контакта с жидкостью
• Не рекомендована для использования с неметаллическими рукавами - не обеспечит герметичность
• Не подходит для взрывоопасных сред - отсутствует взрывозащита (Ex-исполнение)
• Резьба G 1/2" несовместима с метрической резьбой M20 - перед монтажом сверьте тип резьбы в корпусе

Примеры использования

• Подключение металлорукава к шкафу управления станка
• Ввод силовых кабелей в распределительный щит на заводе
• Соединение двух участков металлорукава через стенку оборудования
• Фиксация кабельного ввода в холодильном оборудовании с температурой ниже -40 C

Практические советы

• Перед установкой проверьте, чтобы резьба в корпусе была именно трубная (газовая) G 1/2", а не метрическая - иначе муфта не будет затягиваться
• При использовании с длинными металлорукавами учитывайте вес - он может вызывать нагрузку на резьбу; используйте дополнительную опору
• Для повышения герметичности можно применить лён или анаэробный герметик на резьбе - но не переусердствуйте, чтобы не забить канал
• Артикул 61372 - один из самых распространённых в серии ВМ. Убедитесь, что заказываете именно его, так как есть аналоги с другими диаметрами (например, ВМ-25 или ВМ-50)
• При замене старой муфты - сначала отключите питание, затем снимите рукав и осмотрите резьбу на предмет повреждений
