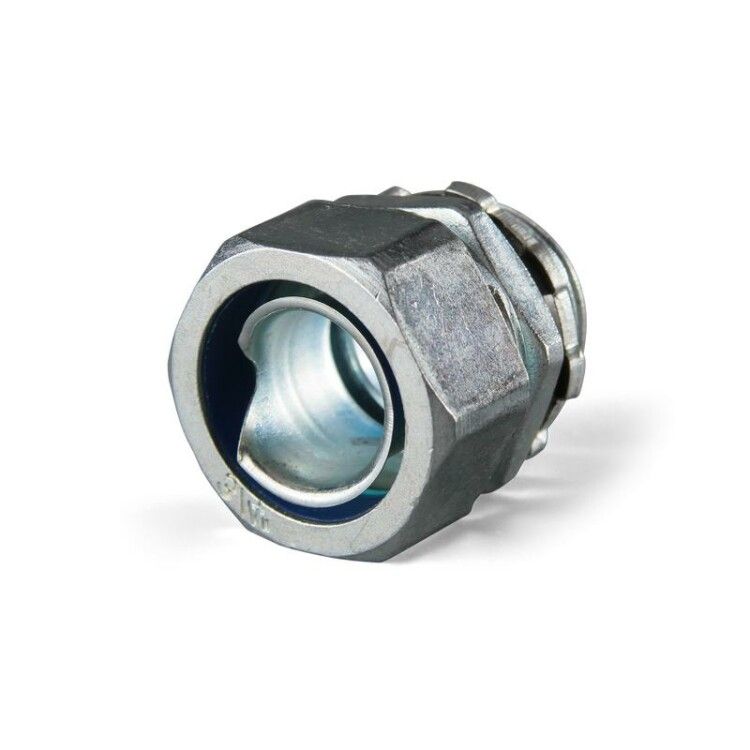

Муфта вводная ВМ-32-М40 | 88909 Fortisflex КВТ

Муфта вводная ВМ-32-М40 от Fortisflex и КВТ предназначена для надёжного ввода и вывода металлорукавов в корпуса распределительных щитов. Её резьбовая конструкция и степень защиты IP54 обеспечивают герметичность и долговечность даже в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Муфта вводная ВМ-32-М40 используется для прохода металлорукавов через стенки электрошкафов, распределительных устройств и других корпусов. Она обеспечивает механическую фиксацию и герметизацию места входа кабеля, предотвращая попадание пыли и брызг воды внутрь оборудования. Применяется в промышленных системах управления, на транспорте, в энергетике и в помещениях с умеренной запылённостью.

Технические характеристики

• Номинальный диаметр: 32 мм - соответствует внешнему диаметру металлорукавов этого класса
• Размер резьбы: M40×1,5 - метрическая резьба по стандарту EN 60423, совместима с большинством промышленных вводов
• Степень защиты: IP54 - защищает от пыли (не полностью, но в достаточной степени для помещений) и от брызг воды со всех направлений
• Рабочая температура: от –60 C до +120 C - выдерживает экстремальные условия, включая холодные склады и нагреваемые зоны
• Материал корпуса: цинк, литьё под давлением - прочный, коррозионностойкий, не требует дополнительного покрытия
• Габариты: 44×27 мм - компактная форма, удобна для установки в плотных шкафах
• Цвет: стальной - естественный цвет цинкового сплава, без лакокрасочного покрытия

Совместимость и монтаж

Муфта вводная ВМ-32-М40 совместима с металлорукавами следующих типов: МРПИнг, МРПИнг серый, МРПИнг NORD, МРПИнг INOX, МРПИнг DIESEL, МР(INOX), Р3-ЦПнг-LS, Р3-ЦПнг-LS с протяжкой, Р3-ЦПнг-LS с протяжкой (20 м), Р3-ЦХ, Р3-Ц. Установка осуществляется путём завинчивания резьбы M40×1,5 в подготовленное отверстие в корпусе щита. Для герметизации рекомендуется использовать уплотнительную прокладку, если она не встроена в рукав. Диаметр отверстия в корпусе должен быть не менее 40 мм.

Безопасность и стандарты

Муфта вводная ВМ-32-М40 соответствует требованиям стандарта EN 60423 для резьбовых соединений. Сертифицирована для работы в электротехнических устройствах согласно нормам безопасности IEC 60529 (класс защиты IP54). Не содержит свинца и других токсичных веществ, допущена к применению в промышленных объектах РФ и стран СНГ.

Преимущества

• Высокая механическая прочность благодаря литому цинковому сплаву
• Устойчивость к широкому диапазону температур - от Arctic до печных зон
• Простота монтажа: одна операция - завинчивание
• Отсутствие лакокрасочного слоя снижает риск отслоения и повреждения при частых сборках/разборках
• Подходит для многократного использования при замене кабелей

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP54 не гарантирует защиту от струй под давлением или затопления
• Не следует использовать в средах с высокой концентрацией кислот, щелочей или растворителей - цинк может подвергаться химической коррозии
• Не совместим с рукавами диаметром более 32 мм - возможен люфт и потеря герметичности
• Не рассчитана на нагрузки выше стандартных - не применяется как опора для тяжёлых кабельных трасс

Примеры использования

• Ввод металлорукава в шкаф управления насосной станцией
• Проход кабеля из щита автоматики в технологический цех с вибрационным оборудованием
• Фиксация гибкого провода в холодильном модуле с рабочей температурой ниже –40 C
• Заведение сигнальных линий в распределительный пункт на открытой площадке

Практические советы

• Перед установкой проверьте, что резьба на корпусе щита точно соответствует M40×1,5 - неверный шаг резьбы приведёт к порче муфты
• Если металлорукав имеет жесткую оболочку, перед введением в муфту сделайте лёгкую развёртку края - так легче добиться герметичности
• При использовании в сырых местах (например, на улице или в цехе с мойкой) дополнительно используйте термостойкий силиконовый герметик вокруг резьбы
• Не затягивайте слишком сильно - цинковый сплав мягкий, можно перегнуть резьбу
• Артикул 88909 - единственный номер для заказа этой модели; другие муфты с аналогичными размерами могут иметь другую резьбу или материал
