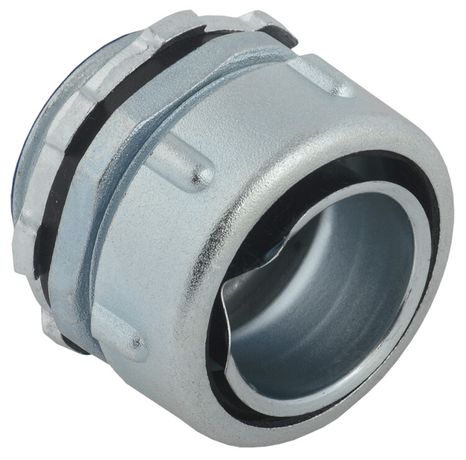

Муфта вводная MB32 M32x1.5 IP67 IEK (ИЭК) CMP20D-MB-032-005

Муфта вводная MB32 от IEK - надёжное решение для герметичного подключения металлорукавов к распределительным коробкам, щитам и другому электрооборудованию. Артикул cmp20d-mb-032-005 обеспечивает прочное, защищённое и заземлённое соединение с помощью резьбового крепления, подходящего для серий ELASTA.

Назначение и область применения

Муфта вводная MB32 используется для присоединения металлорукавов РЗ-ЦХ, РЗ-ЦП, РЗ-ЦПнг и аналогичных типов к корпусам оборудования - например, распаячным коробкам, силовым щитам, боксам управления. Она создаёт герметичный вход кабельного ввода, предотвращает попадание пыли и влаги внутрь устройства, а также обеспечивает надёжное заземление металлической оболочки.

Технические характеристики

• Размер резьбы: M32×1,5 - соответствует стандартному метрическому креплению для вводов
• Номинальный диаметр: 32 мм - подходит для рукавов с наружным диаметром до 32 мм
• Тип соединения: резьбовой - фиксируется путём завинчивания в отверстие корпуса
• Исполнение: прямолинейный - позволяет провести кабели прямо через муфту без поворотов
• Степень защиты IP54 - защита от пыли (не полностью, но достаточна для помещений) и брызг воды со всех сторон
• Материал: алюминий - лёгкий, коррозионностойкий, хорошо проводит тепло и ток
• Вращение: да - корпус можно поворачивать вокруг оси после установки, чтобы удобно направить рукав
• Цвет: серый - совпадает с цветовой гаммой большинства комплектующих IEK
• Гарантия: 12 месяцев

Совместимость и монтаж

Муфта вводная MB32 совместима с металлорукавами РЗ-ЦХ, РЗ-ЦП, РЗ-ЦПнг и другими с оболочкой того же диаметра. Для монтажа:

• Подготовьте отверстие в корпусе оборудования с резьбой M32×1,5
• Установите уплотнители и заземляющую гайку согласно сборке, указанной в документации IEK
• Завинтите муфту вручную, затем затяните ключом - не перетягивайте, чтобы не повредить резьбу
• Проверьте, что рукав плотно прилегает к оконцевателю внутри муфты
• Поворачивайте корпус при необходимости, чтобы вывести рукав в нужном направлении

Не используйте с неметаллическими рукавами - они не обеспечивают заземление, которое реализовано в этой муфте.

Безопасность и стандарты

Муфта вводная MB32 соответствует требованиям к защите от внешних воздействий (IP54) и предназначена для работы в условиях повышенной запылённости и возможного контакта с брызгами воды. Алюминиевый корпус обеспечивает электрическую связь между рукавом и оборудованием - важное условие для безопасного заземления. Гарантия 12 месяцев подтверждает соответствие нормам качества IEK.

Преимущества

• Вращающийся корпус позволяет легко ориентировать рукав без демонтажа
• Царапающая заземляющая гайка гарантирует надёжный контакт с металлической оболочкой рукава
• Высокая степень защиты IP54 снижает риск отказа из-за влаги и пыли
• Легкий алюминиевый корпус упрощает транспортировку и монтаж
• Совместимость с популярными типами металлорукавов РЗ-ЦХ/ЦП/ЦПнг

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP54 не обеспечивает защиту от струй под давлением или длительного контакта с жидкостью
• Не работает с пластиковыми или неметаллическими рукавами - отсутствует возможность заземления
• Не рекомендуется использовать в средах с высокой химической активностью - алюминий может подвергаться коррозии при контакте с кислотами или щелочами
• Не подходит для частых разборок - конструкция неразъёмная; при необходимости замены требуется полная замена муфты

Примеры использования

• Подключение металлорукава к шкафу управления станком на производстве
• Ввод кабелей в распределительный щит на объекте с высокой запылённостью (цех, склад)
• Присоединение к боксу автоматики на открытой площадке - где есть риск попадания дождевых капель
• Фиксация рукава к корпусу частотного преобразователя или пускателя

Практические советы

• Перед установкой проверьте, что резьба в корпусе оборудования точно соответствует M32×1,5 - несовпадение вызовет протечки или повреждение
• Если рукав имеет меньший диаметр, используйте переходник или уплотнительную вставку - не допускайте люфтов
• При монтаже в вертикальных поверхностях убедитесь, что вода не будет собираться в месте соединения - возможно, потребуется дополнительная герметизация
• Для долговечности периодически проверяйте затяжку гайки - особенно в вибрационных условиях
• Артикул cmp20d-mb-032-005 - единственный вариант в серии ELASTA с этим размером; другие модели имеют другой диаметр или тип резьбы
