Муфта вводная АТК-32 (1 1/4") () | zeta42004 ЗЭТАРУС (Завод электротехнической арматуры)

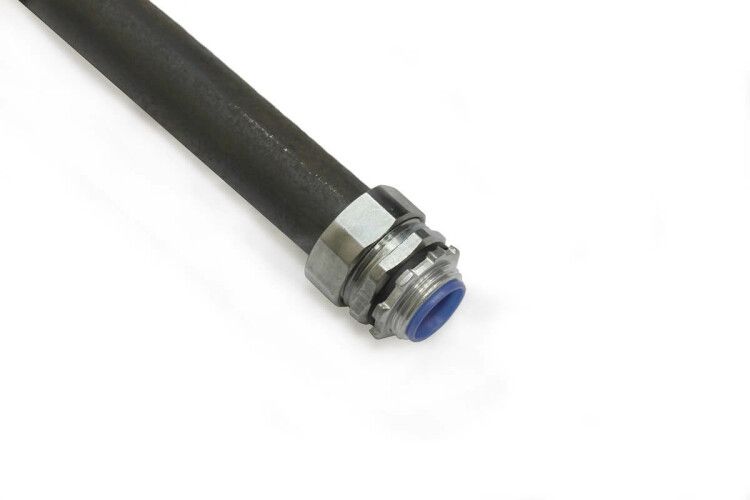

Муфта вводная АТК-32 1 1/4 дюйм от ЗЭТАРУС предназначена для надёжного ввода кабелей и проводов через стенки электрооборудования при использовании стальных труб ГОСТ 3262-75. Этот элемент обеспечивает герметичность, механическую фиксацию и заземление, сохраняя целостность электропроводки даже в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Муфта вводная АТК-32 1 1/4 дюйм используется для перехода от стальной трубы ВГП к электротехническому щиту, распределительному шкафу или другому оборудованию. Она позволяет безопасно ввести кабель внутрь корпуса, предотвращая повреждение изоляции и попадание пыли и влаги. Применяется в системах наружной и внутрипроизводственной электропроводки: на заводах, в складских помещениях, на объектах ЖКХ и энергетики.

Технические характеристики

• Номинальный диаметр: 32 мм - соответствует трубе 1 1/4 дюйма
• Тип резьбы: трубная цилиндрическая (G), совместима с ГОСТ 6357
• Материал корпуса: сплав цинковый с оцинкованным покрытием - устойчив к коррозии
• Степень защиты IP54: защита от пыли (не полностью герметично, но препятствует оседанию пыли) и брызг воды с любого направления
• Температура эксплуатации: от –45 C до +150 C - подходит для холодных регионов и нагреваемых сред
• Климатическое исполнение У2 - рассчитана на умеренный климат с возможностью работы в закрытых помещениях с контролируемой влажностью
• Общая длина: 42,3 мм - компактный размер для плотной установки
• Тип соединения: резьбовой, неразъёмный - не требует сварки или дополнительных креплений
• Количество входов: один - предназначен для одного кабеля или группы кабелей в одной трубе
• Длина резьбы: 0 мм - резьба расположена на всей внешней поверхности, без выступающего участка

Совместимость и монтаж

Муфта вводная АТК-32 1 1/4 дюйм совместима со стальными трубами ВГП по ГОСТ 3262-75. Для монтажа:

• Накрутите муфту на трубу руками, затем затяните гаечным ключом - не переусердствуйте, чтобы не деформировать резьбу
• Внутренний зажимной механизм (цанга) автоматически фиксирует кабели при затяжке накидной гайки
• Перед установкой проверьте, что диаметр кабеля не превышает допустимый для 32 мм трубы - обычно до 8–10 мм в диаметре
• Заземляющая гайка должна быть надёжно соединена с корпусом оборудования - это обязательное условие безопасности

Безопасность и стандарты

Муфта вводная АТК-32 1 1/4 дюйм соответствует требованиям к вводным устройствам для электропроводок в стальных трубах. Её конструкция обеспечивает:

• Электрическую связь между трубой и корпусом оборудования через заземляющую гайку
• Защиту от случайного выдергивания кабеля благодаря цанговому зажиму
• Соответствие нормам ПУЭ для вводов в щитовые и распределительные устройства

Преимущества

• Цинковый сплав с оцинковкой - долговечность в агрессивных средах без необходимости окраски
• Неразъёмная конструкция снижает риск потери деталей при монтаже
• Высокий температурный диапазон - работает в холодильных камерах и рядом с нагревательными приборами
• IP54 - достаточна для большинства промышленных помещений, где есть пыль и вероятность брызг
• Прямолинейное исполнение - удобна для прямого прохода через стенку без угловых решений

Ограничения применения

• Не предназначена для использования в открытых наружных сетях - IP54 недостаточно для постоянного воздействия дождя или снега
• Не подходит для пластиковых труб - резьба рассчитана исключительно на стальные ВГП
• Не рекомендуется для многокабельных вводов с большим суммарным диаметром - используйте более крупные модели или специализированные вводы
• Не следует использовать в взрывоопасных зонах - отсутствует сертификат взрывозащиты

Примеры использования

• Подключение силового кабеля от стальной трубы к щиту управления на производстве
• Ввод кабеля в распределительный шкаф на складе с высокой запылённостью
• Фиксация кабеля ввода в электрощитовую комнату с установленными трубами ВГП
• Соединение трубопровода с корпусом двигателя или насоса в условиях влажности

Практические советы

• Перед установкой проверьте, что резьба на трубе не повреждена - иначе муфта будет протекать
• Не забудьте правильно выбрать диаметр кабеля: слишком толстый кабель не войдёт в цангу, слишком тонкий - не будет надёжно зажат
• При работе в условиях частых вибраций дополнительно закрепите муфту хомутом на трубе
• Если требуется более высокая степень защиты (например, IP65), замените эту модель на аналог с уплотнителем EPDM и резиновым кольцом
• Артикул zeta42004 - единственный номер для заказа этой конкретной модели; другие производители используют свои обозначения, но не всегда обеспечивают совместимость
