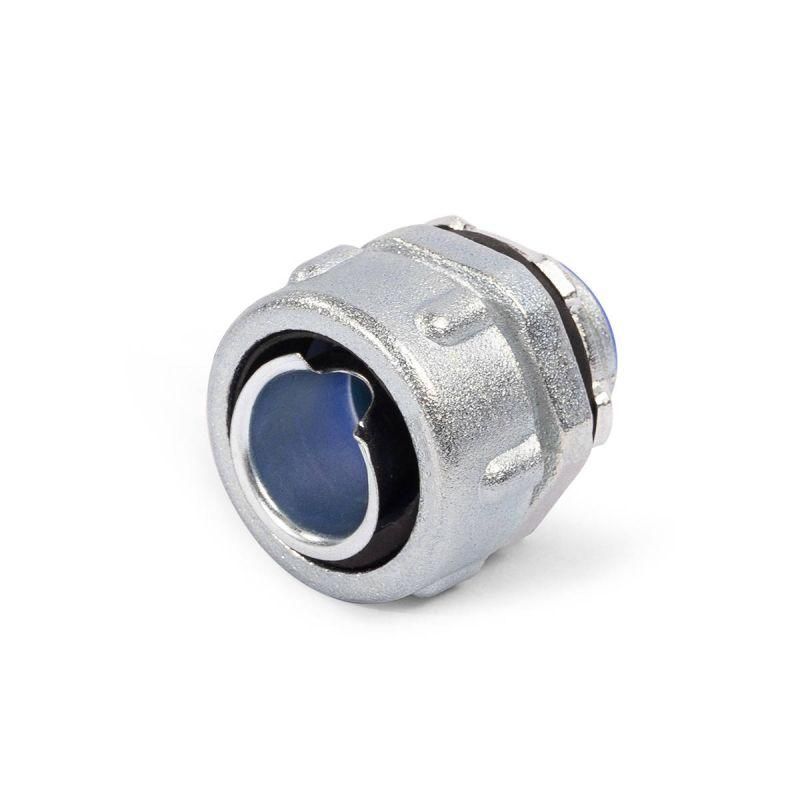

Муфта вводная РКн 32 для металлорукава с резьбой G (Fortisflex) - 87894 КВТ

Муфта вводная РКн-32 от Fortisflex и КВТ предназначена для надёжного ввода металлорукава в корпуса распределительных щитов, обеспечивая герметичность и механическую фиксацию при диаметре трубы 32 мм. Артикул 87894 соответствует требованиям промышленной автоматизации и электроустановок.

Назначение и область применения

Муфта вводная РКн-32 используется для прохода металлорукава через стенку шкафа, щита или другого металлического корпуса. Она защищает провода и кабели от повреждений на месте входа, предотвращает попадание пыли и влаги внутрь оборудования. Применяется в системах управления, на производстве, в энергетике, на транспорте - там, где требуется надёжный ввод кабеля из гибкого металлического рукава.

Технические характеристики

• Номинальный диаметр: 32 мм - подходит для металлорукавов с внешним диаметром до этого значения
• Тип резьбы: трубная (газовая) - совместима с резьбой стандартных металлорукавов типа МРПИнг и аналогов
• Исполнение: прямолинейное - позволяет вводить рукав перпендикулярно поверхности корпуса
• Материал корпуса: цинк, литьё под давлением - прочный, устойчив к коррозии, не требует дополнительного покрытия
• Тип соединения резьбового сальника: резьбовой - обеспечивает плотную затяжку без сварки или клепки
• Длина резьбы: 14,7 мм - достаточна для надёжного зацепления с тонкостенным корпусом щита
• Степень защиты: IP54 - защита от пыли (не полностью, но достаточно для большинства помещений) и брызг воды с любого направления
• Габаритные размеры: 41,7×27×0 мм - компактная форма, не выступает за плоскость корпуса
• Температурный диапазон: от –60 C до +120 C - работает в экстремальных условиях, включая холодильные камеры и нагреваемые зоны

Совместимость и монтаж

Муфта вводная РКн-32 совместима с широким рядом металлорукавов: МРПИнг, МРПИнг серый, МРПИнг NORD, МРПИнг (INOX), МРПИнг «DIESEL», МР (INOX), Р3-ЦПнг LS, Р3-ЦПнг LS с протяжкой (в том числе 20 м), Р3-ЦХ, Р3-Ц. Для установки необходимо просверлить отверстие в корпусе щита по диаметру муфты, вставить её и закрутить накидную гайку. Гайка имеет форму, подходящую под газовый ключ - удобно затягивать даже в труднодоступных местах. Убедитесь, что толщина стенки корпуса не превышает 14,7 мм - длину резьбы муфты; иначе она не будет плотно прилегать.

Безопасность и стандарты

Степень защиты IP54 соответствует требованиям ГОСТ 14254 и IEC 60529. Муфта вводная РКн-32 не содержит опасных материалов, безопасна при работе в помещениях с повышенной влажностью и пылью. Температурный диапазон позволяет применять её в средах с возможными перегревами или заморозками без потери герметичности.

Преимущества

• Высокая механическая прочность благодаря литому цинковому сплаву
• Удобство монтажа - резьбовое крепление не требует специального инструмента кроме газового ключа
• Широкая совместимость с популярными типами металлорукавов
• Не нуждается в антикоррозийном покрытии - материал сам по себе устойчив к воздействию окружающей среды
• Низкий профиль - не выступает за контур корпуса, не мешает установке крышки

Ограничения применения

• Не предназначен для ввода жестких труб - только для гибких металлорукавов
• IP54 не гарантирует защиту от постоянного контакта с водой или погружения - не использовать во влажных наружных условиях без дополнительной защиты
• Запрещено использовать с рукавами, имеющими внешний диаметр более 32 мм - риск повреждения уплотнения и снижение степени защиты
• Не рекомендуется для частых демонтажей - многократная затяжка/ослабление резьбы может привести к износу

Примеры использования

• Ввод металлорукава в силовые щиты на заводе с высокой запылённостью
• Подключение датчиков и исполнительных механизмов на конвейерах с использованием МРПИнг
• Фиксация кабельных вводов в холодильных камерах при температуре ниже –40 C
• Электрооборудование на автобазах и в ремонтных мастерских - где важна устойчивость к маслам и брызгам

Практические советы

• Перед установкой проверьте, чтобы внутренний диаметр металлорукава был меньше 32 мм - иначе он не войдёт в сальник
• Используйте газовый ключ для затяжки накидной гайки - обычный рожковый может соскочить и повредить резьбу
• Если корпус щита толще 14,7 мм, используйте удлинители или переходники - муфта не сможет плотно прижаться
• Для работы в агрессивных средах (например, с химическими веществами) дополнительно убедитесь в совместимости материала с конкретным окружением - хотя цинк устойчив, он не вечный
• Артикул 87894 - один из самых распространённых в линейках Fortisflex и КВТ, легко заменяемый на аналоги, если есть необходимость в быстрой замене
