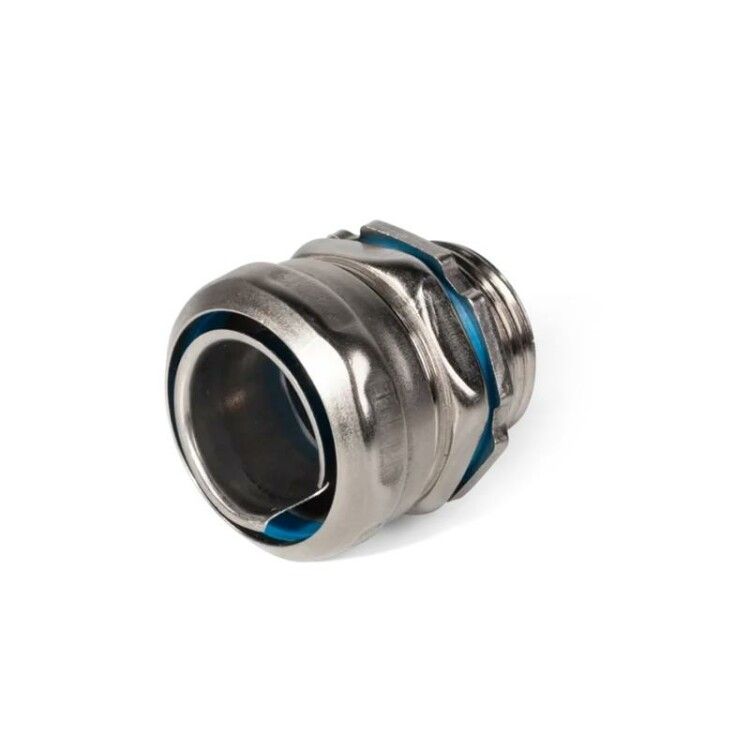

Муфта вводная ВМ (INOX)-32 | 83757 Fortisflex КВТ

Муфта вводная ВМ (INOX)-32 от Fortisflex и КВТ — это герметичный элемент для безопасного ввода металлорукавов в корпуса распределительных щитов, выполненный из нержавеющей стали и рассчитанный на работу в агрессивных средах.

Назначение и область применения

Муфта вводная ВМ (INOX)-32 используется для прохода металлорукавов через стенки электрооборудования — например, щитов управления, шкафов автоматизации или промышленных панелей. Она обеспечивает герметизацию места входа, предотвращает попадание пыли и влаги внутрь устройства. Применяется там, где важна долговечность и устойчивость к коррозии: на производствах с высокой влажностью, в пищевой, фармацевтической и химической промышленности, на открытых площадках, в холодильных установках.

Технические характеристики

• Диаметр ввода: 32 мм — соответствует внешнему диаметру металлорукавов этого размера
• Материал корпуса: нержавеющая сталь AISI 301 — устойчива к коррозии, не требует дополнительного покрытия
• Степень защиты: IP54 — защищена от пыли (не полностью герметична, но препятствует проникновению пыли в количестве, нарушающем работу) и от брызг воды с любого направления
• Температурный диапазон: от -60 °C до +120 °C — работает в экстремальных условиях, включая морозы и нагрев от оборудования
• Габариты: 45×30 мм — компактный размер для плотной компоновки в ограниченном пространстве
• Тип конструкции: прямолинейный — позволяет провести рукав без изгибов и перегрузок
• Тип соединения: резьбовое — корпус и сальник соединены резьбой, что обеспечивает надёжную сборку
• Размер резьбы: прочее — не указан конкретный тип, требуется проверка совместимости с используемым рукавом

Совместимость и монтаж

Муфта вводная ВМ (INOX)-32 предназначена для работы с металлорукавами следующих серий:

• МРПИнг NORD
• МРПИнг(INOX)
• МР(INOX)
• Р3-ЦПнг-LS
• Р3-ЦПнг-LS с протяжкой
• Р3-ЦПнг-LS с протяжкой (20 м)
• Р3-ЦХ

Установка выполняется путём просверливания отверстия в корпусе щита с диаметром, соответствующим наружному диаметру муфты. После вставки муфты она фиксируется гайкой снаружи. Убедитесь, что толщина стенки щита не превышает 30 мм — иначе возможна некорректная затяжка. Для точного подбора проверьте резьбу на вашем рукаве: в спецификациях указана лишь общая категория «прочее».

Безопасность и стандарты

Муфта вводная ВМ (INOX)-32 соответствует требованиям по степени защиты IP54, что гарантирует безопасную эксплуатацию в помещениях с повышенной влажностью и наличием пылевых выбросов. Нержавеющая сталь AISI 301 не выделяет токсичных веществ, не поддерживает горение и не влияет на качество воздуха в закрытых зонах. Однако отсутствие сертификата соответствия ГОСТ/IEC не подтверждается доступными данными — рекомендуется запросить документацию у поставщика для проектов с жесткими нормативными требованиями.

Преимущества

• Высокая коррозионная стойкость благодаря материалу AISI 301 — срок службы выше, чем у стальных аналогов
• Широкий температурный диапазон — подходит для холодильных камер и участков с нагревом
• Отсутствие покрытия снижает риск отслоения и повреждения в процессе монтажа
• Простая и надёжная резьбовая конструкция — не требует дополнительных креплений
• Компактные габариты — удобна для установки в плотно укомплектованных щитах

Ограничения применения

• Степень защиты IP54 не обеспечивает полную герметичность — не подходит для постоянного контакта с водой или мойки под давлением
• Не совместима с рукавами других диаметров — использование с 25 мм или 40 мм рукавами невозможно без адаптеров
• Резьба не стандартизована по типу (M, G, NPT) — необходимо сверяться с конкретным рукавом перед заказом
• Нержавеющая сталь AISI 301 менее устойчива к хлоридам, чем AISI 316 — не рекомендована для морских условий или агрессивных химических сред

Примеры использования

• Ввод металлорукава в шкаф управления конвейера на пищевом производстве
• Подключение датчиков к щиту в холодильной камере с температурой -40 °C
• Фиксация кабельного ввода в корпус частотного преобразователя на заводе с высокой запылённостью
• Проход через металлический корпус станка в цеху с регулярной мойкой оборудования

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр металлорукава подходил к 32 мм — иначе возникнет люфт и потеря герметичности
• Затягивайте гайку равномерно, без перекоса — иначе деформируется резьба и нарушится защита
• Если планируете использовать в местах с ударными нагрузками, дополнительно зафиксируйте муфту контргайкой
• Для замены старой муфты — снимите её, измерьте реальный диаметр отверстия в корпусе и сравните с габаритами 45×30 мм
• Артикул 83757 — единственный номер для заказа; другие артикулы от Fortisflex или КВТ не являются взаимозаменяемыми
