Муфта вводная латунная ВМ-Л-20-М20 | 88857 Fortisflex КВТ

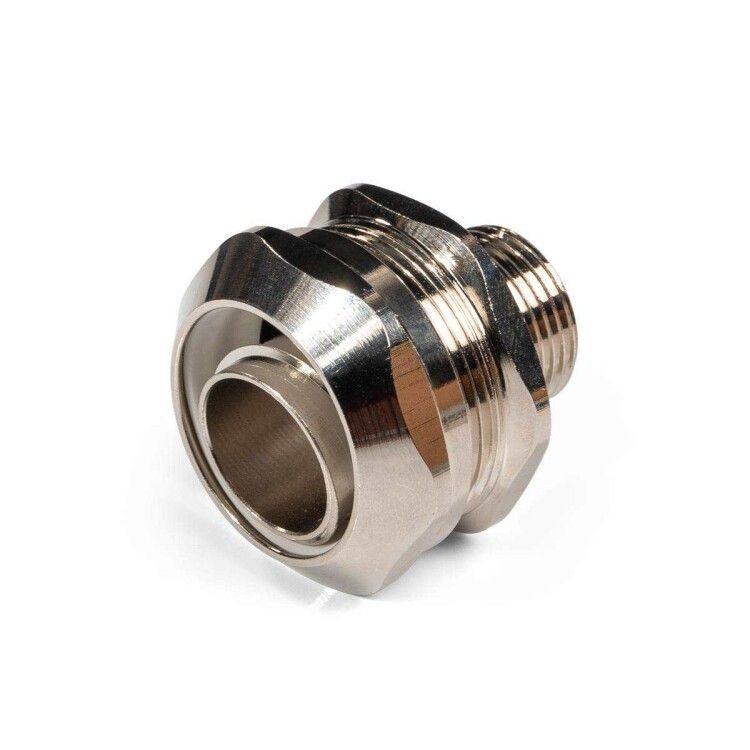

Муфта вводная латунная ВМ-Л-20-М20 от Fortisflex и КВТ предназначена для надёжного ввода кабеля через стенку электрошкафа или другого корпуса, особенно когда кабель проложен в металлорукаве. Латунный корпус с никелированным покрытием обеспечивает долговечность в агрессивной среде, а степень защиты IP65 гарантирует герметичность даже в условиях запылённости и брызг воды.

Назначение и область применения

Муфта вводная латунная ВМ-Л-20-М20 используется для безопасного прохода кабеля из металлорукава внутрь распределительных щитов, шкафов управления, автоматических систем и других закрытых корпусов. Подходит для промышленного оборудования, где важна механическая прочность и защита от внешних воздействий. Применяется там, где требуется фиксация и герметизация кабельного ввода без изменения траектории провода - благодаря прямолинейному исполнению.

Технические характеристики

• Размер резьбы: M20×1,5 - метрическая резьба по стандарту EN 60423, совместима с большинством стандартных гайок и переходников
• Номинальный диаметр: 20 мм - позволяет пропускать кабели и рукава с наружным диаметром до этого значения
• Материал корпуса: латунь - высокая коррозионная стойкость, хорошая механическая прочность
• Покрытие: никелированное - защищает от окисления, улучшает эстетику и снижает трение при затяжке
• Уплотнитель: силикон - сохраняет эластичность при экстремальных температурах, устойчив к УФ и химическим веществам
• Степень защиты (IP): IP65 - полная защита от пыли и струй воды из любого направления
• Температурный диапазон: от –60 C до +120 C - работает в холодильных установках, печных камерах и на открытых площадках
• Общая длина: 44,2 мм - компактный размер для плотных монтажных пространств
• Заземление: есть - обеспечивает электрическую связь между металлическим рукавом и корпусом устройства
• Тип соединения: резьбовое - монтаж осуществляется путём завинчивания в подготовленное отверстие
• Исполнение: прямолинейное - кабель входит и выходит в одной плоскости, без поворотов

Совместимость и монтаж

Муфта вводная латунная ВМ-Л-20-М20 совместима с широким спектром металлорукавов, включая модели МРПИнг, МРПИнг серый, МРПИнг NORD, МРПИнг DIESEL, МРПИнг TERMO, МРПИнг(INOX), МР(INOX), а также с кабельными рукавами Р3-ЦПнг-LS (с протяжкой и без) и Р3-ЦХ.

При монтаже в ПВХ-изолированный металлорукав необходимо удалить пластиковую оболочку на глубину входа в муфту - это обеспечивает надёжный контакт между металлом рукава и корпусом муфты, что важно для работы системы заземления. Для фиксации используйте стандартную гайку M20×1,5. Затягивать следует равномерно, чтобы не перекосить уплотнитель.

Безопасность и стандарты

Муфта соответствует требованиям стандарта EN 60423 для резьбовых вводов. Наличие заземления обеспечивает соответствие нормам безопасности по защите от поражения электрическим током. Степень защиты IP65 соответствует требованиям IEC 60529. Уплотнитель из силикона не содержит опасных веществ и подтверждён на соответствие RoHS.

Преимущества

• Высокая механическая прочность латуни делает муфту устойчивой к ударным нагрузкам и деформациям
• Никелирование предотвращает образование оксидов и увеличивает срок службы в агрессивных средах
• Силиконовый уплотнитель сохраняет герметичность при колебаниях температуры - от ледяного холода до нагрева в цехах
• Заземление реализовано конструкцией - не требует дополнительных проводов или клемм
• Компактная длина (44,2 мм) удобна для установки в ограниченном пространстве

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP65 не заменяет IP67/68
• Не применяется с неметаллическими трубами (например, ПВХ или полиэтиленом) без металлического кожуха - не обеспечивается заземление
• При использовании с рукавами, имеющими жёсткий ПВХ слой, обязательна его частичная зачистка перед монтажом
• Не рекомендовано применение в средах с постоянным контактом с кислотами, щелочами или растворителями - латунь может подвергаться коррозии

Примеры использования

• Ввод кабеля в шкаф ЧПУ станка с металлорукавом МРПИнг
• Подключение датчиков на конвейере в пищевой промышленности
• Проход кабеля в распределительный щит на холодильной установке
• Монтаж вентиляторов и насосов в агрессивных производственных помещениях
• Электроснабжение освещения на открытых участках с риском попадания брызг

Практические советы

• Перед установкой проверьте внутренний диаметр металлорукава - он должен подходить под номинальный диаметр 20 мм муфты
• Если резьба в корпусе уже была использована ранее - очистите её от грязи и старого герметика
• Не переусердствуйте с моментом затяжки - латунь мягче стали, легко деформируется
• Для длительной эксплуатации в сырых местах периодически проверяйте состояние уплотнителя - при потере эластичности замените муфту
• Если нужна повышенная защита от погружения - рассмотрите аналоги с IP67, хотя ВМ-Л-20-М20 отлично справится с брызгами и пылью
