Муфта вводная ВМ-12-М20 | 88905 Fortisflex КВТ

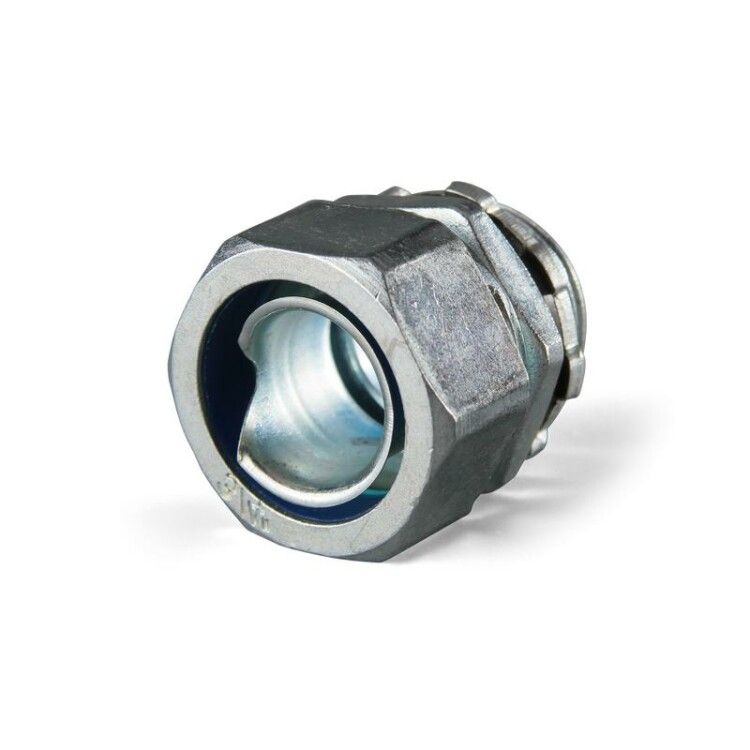

Муфта вводная ВМ-12-М20 от Fortisflex и КВТ (артикул 88905) предназначена для надёжного ввода и вывода металлорукава в корпуса распределительных щитов, обеспечивая герметичность и механическую фиксацию без необходимости сверления.

Назначение и область применения

Муфта вводная ВМ-12-М20 используется для прохода металлорукава через стенки шкафов, щитов и корпусов электрооборудования. Она защищает провода и кабели от внешних воздействий на точке входа, предотвращая попадание пыли, влаги и механических повреждений. Подходит для установки в промышленных, энергетических и транспортных объектах, где требуется высокая степень защиты и долговечность соединения.

Технические характеристики

• Тип резьбы: метрическая М20 по стандарту EN 60423 - совместима с большинством металлорукавов и фитингов европейского производства;
• Степень защиты: IP54 - защищает от пыли (не полностью, но в достаточной степени для закрытых помещений) и брызг воды из любого направления;
• Материал корпуса: цинковый сплав - прочный, устойчив к деформациям, но требует бережной эксплуатации в агрессивных средах;
• Покрытие: отсутствует - поверхность не имеет антикоррозийного слоя, что снижает стоимость, но требует контроля условий эксплуатации;
• Рабочая температура: от -60 C до +120 C - позволяет использовать в экстремальных условиях, включая холодильные камеры и зоны нагрева;
• Диаметр прохода: соответствует стандартному внутреннему диаметру металлорукава М20 (обычно 12–14 мм).

Совместимость и монтаж

Муфта вводная ВМ-12-М20 совместима с металлорукавами следующих типов: МРПИнг, МРПИнг серый, МРПИнг NORD, МРПИнг «INOX», МРПИнг «DIESEL», МР(INOX), Р3-ЦПнг-LS, Р3-ЦПнг-LS с протяжкой, Р3-ЦПнг-LS с протяжкой (20 м), Р3-ЦХ, Р3-Ц. Установка осуществляется путём вворачивания резьбовой части в подготовленное отверстие в корпусе щита. Герметизация достигается за счёт плотного прилегания к стенкам рукава - дополнительные уплотнители не требуются. Перед монтажом проверьте соответствие наружного диаметра металлорукава и внутреннего диаметра муфты - допуск +-0,5 мм.

Безопасность и стандарты

Муфта вводная ВМ-12-М20 соответствует требованиям стандарта EN 60423 для метрических резьбовых вводов. Применение в соответствии с нормами ПУЭ и ГОСТ Р 51321.1 обеспечивает безопасную работу в электрических распределительных устройствах. Отсутствие покрытия не влияет на электробезопасность, так как материал не является проводником тока.

Преимущества

• Высокая механическая прочность благодаря цинковому сплаву - выдерживает нагрузки при затяжке и вибрациях;
• Широкий температурный диапазон - работает в суровых климатических условиях;
• Простой и быстрый монтаж - не требует специального инструмента, достаточно гаечного ключа;
• Готовая совместимость с популярными типами металлорукавов - исключает необходимость подбора адаптеров.

Ограничения применения

• Не рекомендуется для открытых площадок с постоянным контактом с осадками - IP54 недостаточно для длительного воздействия дождя;
• Отсутствие защитного покрытия делает её восприимчивой к коррозии в агрессивных средах (например, химические цеха, морской воздух);
• Не подходит для ввода гибких кабелей напрямую - только через металлорукав;
• Запрещено применение в взрывоопасных зонах - не имеет соответствующего взрывозащитного исполнения.

Примеры использования

• Подключение металлорукава к щиту управления станком в металлообработке;
• Ввод сигнальных кабелей в автоматизированный шкаф на пищевом производстве;
• Фиксация проводки в тепловом оборудовании с рабочими температурами выше 100 C;
• Монтаж в системах автономного энергообеспечения на холодном севере - при температуре ниже -40 C.

Практические советы

• Перед установкой очистите резьбу в корпусе щита от остатков краски или грязи - это гарантирует плотное соединение;
• Не перетягивайте муфту - переусилие может повредить резьбу или вызвать трещины в цинковом сплаве;
• Если планируете использование во влажной среде, дополнительно смажьте резьбу термостойкой смазкой (например, на основе силикона);
• Для агрессивных сред рассмотрите замену на аналог с никелевым или хромовым покрытием - ВМ-12-М20 не предназначен для таких условий;
• Проверяйте наличие комплекта - муфта продается без уплотнителей, они уже встроены в металлорукав, который она принимает.
