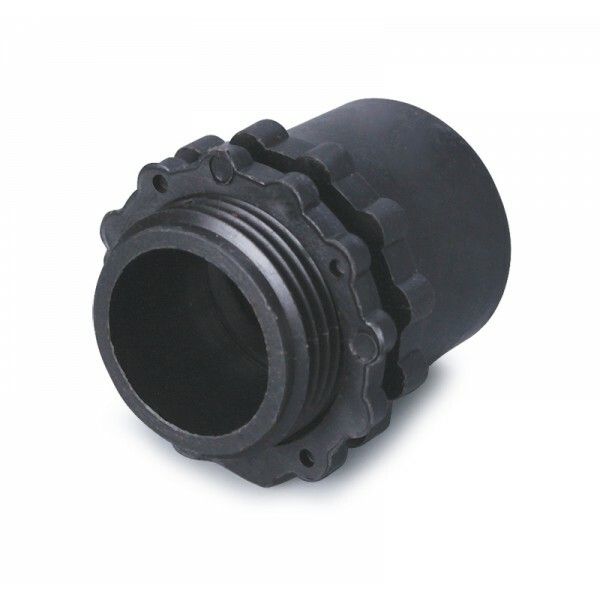

Муфта вводная для металлорукава с наруж. резьбой МВП 20 (уп.50шт) Fortisflex 49647 КВТ

Муфта вводная МВП 20 для металлорукава с наружной резьбой, МВПнг 20 от Fortisflex и КВТ предназначена для надёжного ввода металлорукава в корпуса распределительных щитов. Её компактная конструкция из ПВХ обеспечивает уплотнение и фиксацию трубопровода без необходимости дополнительных элементов.

Назначение и область применения

Муфта вводная МВП 20 для металлорукава с наружной резьбой, МВПнг 20 используется для прохода металлорукава через стенки шкафов, щитов и другого электрооборудования. Применяется в промышленных системах, где требуется защищённый ввод кабельных трасс - например, на заводах, в цехах, на транспорте или в автоматизированных линиях. Подходит для установки в устройствах, требующих герметичности и механической защиты проводов.

Технические характеристики

• Номинальный диаметр: 26 мм - соответствует внешнему диаметру металлорукава диаметром 20 мм
• Резьба: 3/4" наружная - позволяет закручивать муфту в подготовленное отверстие с внутренней резьбой
• Длина резьбы: 14 мм - достаточна для прочного соединения с металлическими или пластиковыми гильзами
• Материал корпуса: ПВХ - устойчив к коррозии, химически инертен, не проводит ток
• Степень защиты: IP40 - предотвращает попадание твёрдых частиц крупнее 1 мм, не защищает от воды
• Диапазон рабочих температур: от -30 до +75 C - работает в холодных помещениях и нагреваемых зонах
• Цвет: чёрный - снижает видимость загрязнений, совместим с большинством промышленных решений

Совместимость и монтаж

Муфта вводная МВП 20 для металлорукава с наружной резьбой, МВПнг 20 совместима с металлорукавами следующих типов: МРПИнг NORD, МРПИнг(INOX), МР(INOX), Р3-ЦПнг-LS, Р3-ЦПнг-LS с протяжкой, Р3-ЦПнг-LS с протяжкой (20м), Р3-ЦХ. Для монтажа:

• Заготовьте в корпусе щита отверстие с внутренней резьбой 3/4"
• Вставьте металлорукав в муфту до упора - он будет плотно зажат внутри
• Завинтите муфту в отверстие рукой, затем дожмите ключом - не перетягивайте
• Убедитесь, что металлорукав не перегнут и не деформирован в месте входа

Безопасность и стандарты

Муфта вводная МВП 20 для металлорукава с наружной резьбой, МВПнг 20 соответствует требованиям к изоляционным материалам для электротехнических устройств. Степень защиты IP40 гарантирует безопасную работу в условиях, исключающих контакт с крупными посторонними предметами. Однако не предназначен для использования во влажных средах, открытых площадках или местах с риском брызг воды - для этого нужны модели с IP65 и выше.

Преимущества

• Не требует сварки, клея или дополнительных уплотнителей - всё встроено
• Лёгкий вес и простота установки снижают время монтажа
• ПВХ-корпус не окисляется, не теряет форму при температурных колебаниях
• Фиксирует металлорукав без люфтов - минимизирует риск повреждения жил кабеля

Ограничения применения

• Не применяется в условиях постоянного контакта с водой, маслом или агрессивными жидкостями
• IP40 не обеспечивает защиту от брызг - нельзя использовать вне помещений или в сырых цехах
• Подходит только для металлорукавов с наружным диаметром около 20–26 мм; не подходит для гофр толще 30 мм
• Не рассчитана на высокую механическую нагрузку - не используйте как опору для тяжёлых кабелей

Примеры использования

• Ввод металлорукава в силовой щит на производстве
• Проход кабельной трассы через стенку станка с ЧПУ
• Подключение датчиков и исполнительных механизмов в панели управления
• Прокладка проводов между смежными шкафами в логистических комплексах

Практические советы

• Перед монтажом проверьте, чтобы внутренняя резьба в щите была чистой и целой - грязь или повреждения снижают герметичность
• Если металлорукав слишком жёсткий, слегка согните его перед введением - так легче войдёт в муфту
• Для длительной работы в условиях пыли рекомендовано дополнительно устанавливать кожухи или крышки на щит
• При замене старой муфты - выкрутите её осторожно, чтобы не повредить резьбу в корпусе
• Учитывайте посадочный диаметр 26 мм - выбирайте металлорукав именно этой размерности
