Муфта вводная пластиковая МВпнг-20 | zeta40712 ГОФРОМАТИК ЗЭТА

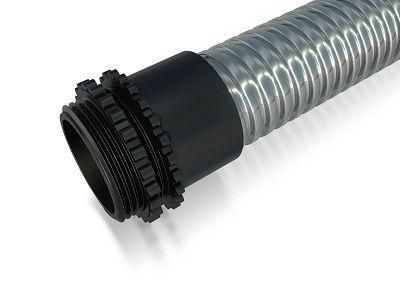

Муфта вводная пластиковая МВпнг-20 от ЗЭТА Новосибирск — это неразъемная соединительная деталь из полиамида для безопасного ввода металлорукава диаметром 20 мм в электрические щиты и распределительные корпуса. Простая, надежная и не поддерживающая горения, она обеспечивает механическую фиксацию и защиту проводов на границе между гибким рукавом и жестким корпусом.

Назначение и область применения

Муфта вводная пластиковая МВпнг-20 используется исключительно для ввода металлорукава в электрические шкафы, распределительные устройства и корпуса оборудования. Она не предназначена для соединения кабелей напрямую или для установки на трубопроводах. Подходит для промышленных объектов, где требуется защита проводов от механических повреждений и внешней среды — например, на станках, конвейерах, автоматизированных линиях.

Технические характеристики

• Диаметр: 20 мм — совпадает с типовым диаметром металлорукава, который можно ввести через эту муфту;
• Материал: полиамид (PA) — прочный, устойчивый к химическим воздействиям и не поддерживающий горения материал;
• Габариты: 37×37×37 мм — компактная форма, легко помещается в ограниченном пространстве;
• Степень защиты IP40: защищает от твердых частиц крупнее 1 мм, но не предохраняет от воды или влаги;
• Температурный диапазон: от –40 °C до +45 °C — работает в холодных цехах и теплых помещениях, но не в условиях повышенной температуры выше 45 °C;
• Количество входов: один — предназначена для одного металлорукава;
• Климатическое исполнение У3: рассчитана на умеренный климат с контролируемой влажностью;
• Тип конструкции: без резьбы — не имеет наружной резьбы для ввинчивания в отверстие шкафа; внутренняя резьба адаптирована под навивку металлорукава;
• Длина резьбы: 0 мм — не имеет наружной резьбы G, значит, не может использоваться как переходник на резьбовое отверстие.

Совместимость и монтаж

Муфта вводная пластиковая МВпнг-20 не требует закручивания в корпус — её просто вставляют в подготовленное отверстие диаметром около 37 мм в стенке шкафа. После этого в неё заводится металлорукав, который зажимается за счет внутреннего профиля, соответствующего шагу навивки. Для герметизации и фиксации рекомендуется использовать специальные затяжные хомутики или термоусадочные трубки вокруг места ввода. Не используйте клей или сварку — материал не предназначен для таких методов крепления.

Безопасность и стандарты

Муфта изготовлена из самозагасающего материала — при возгорании она не поддерживает пламя, что снижает риск распространения огня внутри шкафа. Соответствует требованиям безопасности для электрооборудования в промышленных условиях. Однако степень защиты IP40 не позволяет применять её во влажных или открытых помещениях — для этих условий нужны модели с IP65 и выше.

Преимущества

• Не поддерживающая горения конструкция повышает пожарную безопасность;
• Высокая механическая прочность полиамида выдерживает нагрузки при монтаже и эксплуатации;
• Компактные размеры позволяют устанавливать несколько муфт рядом без перегрузки корпуса;
• Внутренний профиль точно соответствует навивке металлорукава — обеспечивает плотную посадку без люфтов;
• Легко монтируется без инструментов — достаточно вставить и завести рукав.

Ограничения применения

• Не применяется там, где есть контакт с водой, маслом или агрессивными жидкостями — IP40 не обеспечивает защиту от брызг и влаги;
• Не подходит для установки на поверхности с высокими температурами (>+45 °C);
• Не является резьбовой вставкой — нельзя вкрутить в резьбовое отверстие M20 или G½;
• Не допускается использование в качестве переходника между различными диаметрами рукавов — только для 20 мм;
• Не предназначена для наружной установки — даже при У3 исполнении не защищена от осадков и прямого UV-воздействия.

Примеры использования

• Подключение металлорукава от двигателя к распределительному щиту на производственной линии;
• Ввод сигнальных кабелей в шкаф управления станком с ЧПУ;
• Фиксация гофрированной оболочки в корпусе автоматического выключателя;
• Соединение медного или алюминиевого рукава с металлическим ящиком в цеху с нормальной влажностью.

Практические советы

• Перед установкой проверьте, чтобы внутренний диаметр металлорукава точно соответствовал 20 мм — иначе он не будет плотно фиксироваться;
• Обязательно используйте хомутик или термоусадку после введения рукава — это предотвращает его выскальзывание и усиливает герметичность;
• Если отверстие в шкафе больше 37 мм, заполните зазор прокладкой или герметиком — иначе возможны вибрации и повреждение изоляции;
• Артикул zeta40712 — это одна из версий МВпнг-20 от ЗЭТА Новосибирск. Аналоги от ГОФРОМАТИК и ЗЭТАРУС имеют те же параметры, но могут отличаться цветом или точностью формы — перед заменой сверьте габариты;
• Не путайте с муфтами с резьбой — МВпнг-20 не вворачивается, а вставляется. Это важно при проектировании мест крепления.
