Муфта вводная пластиковая МВпнг-15 | zeta40711 ГОФРОМАТИК ЗЭТА

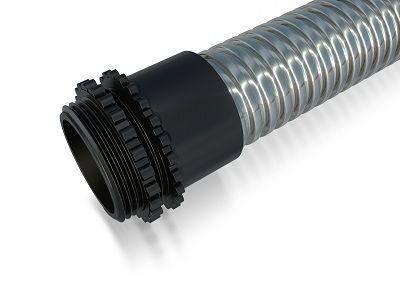

Муфта вводная пластиковая МВпнг-15 от ЗЭТА Новосибирск — это неразъемный элемент для безопасного ввода металлорукава в электрические щиты и распределительные корпуса. Простая, надежная и не поддерживающая горения конструкция обеспечивает физическую изоляцию проводов на точке входа.

Назначение и область применения

Муфта вводная пластиковая МВпнг-15 используется исключительно для соединения металлорукава с электрическими шкафами, распределительными щитами и коробками. Она не предназначена для прокладки кабеля напрямую — её задача — герметично и механически зафиксировать металлический рукав, предотвращая его выскальзывание и повреждение изоляции проводов внутри.

Технические характеристики

• Номинальный диаметр: 15 мм — подходит для металлорукава с внутренним диаметром до 15 мм;
• Материал: полиамид (PA) — устойчив к ударным нагрузкам, химически стойкий, не поддерживает горение;
• Степень защиты IP40: защита от твердых частиц крупнее 1 мм, но не от воды — не предназначен для влажной среды;
• Температурный диапазон: от –40 °C до +45 °C — работает в холодных помещениях и на открытых площадках при умеренном климате;
• Климатическое исполнение У3: рассчитана на использование в закрытых помещениях с нормальной влажностью;
• Габариты: 37×37×37 мм — компактный размер, легко помещается в плотную сборку;
• Количество входов: один — односторонний ввод;
• Тип конструкции: без резьбы — не имеет внешней резьбы, не ввинчивается в отверстие шкафа;
• Длина резьбы: 0 мм — внутренняя резьба отсутствует; фиксация происходит за счет зажима металлорукава;
• Покрытие: без покрытия — поверхность матовая, не требует антикоррозийной обработки.

Совместимость и монтаж

Муфта вводная пластиковая МВпнг-15 монтируется в подготовленное отверстие в стенке шкафа или щита. Диаметр отверстия должен точно соответствовать наружному размеру муфты — 37 мм. После установки в отверстие металлорукав вставляется внутрь муфты и зажимается с помощью специального зажимного кольца или хомута, который фиксируется на ребристой поверхности рукава. Поскольку муфта не имеет резьбы, она не крепится болтами — только через механическое сжатие.

Безопасность и стандарты

Материал полиамид (PA) соответствует требованиям самотушения — изделие не поддерживает горение, что важно для соблюдения правил пожарной безопасности в электроустановках. Соответствие ГОСТ Р 50030.2 и IEC 60947-1 обеспечивается конструкцией и материалом, хотя явного указания стандарта в данных нет — применение ориентировано на практику, принятую в промышленной автоматизации.

Преимущества

• Не поддерживает горение — снижает риск распространения пламени в случае аварии;
• Высокая механическая прочность — выдерживает давление и вибрации в условиях производства;
• Устойчивость к перепадам температур — сохраняет форму и функциональность даже при низких температурах;
• Простота монтажа — не требует сверления резьбы, не нуждается в дополнительных крепежах;
• Компактность — занимает минимум места в ограниченных пространствах щитов.

Ограничения применения

• Не предназначена для использования во влажных, сырых или outdoor-условиях — степень защиты IP40 не защищает от брызг и влаги;
• Не совместима с кабельными вводами без металлорукава — нельзя использовать для прямого ввода кабеля;
• Не регулируется после установки — если диаметр металлорукава отличается от 15 мм, муфта не будет работать;
• Не подлежит демонтажу без повреждения — неразъемная конструкция делает замену невозможной без удаления всего участка рукава.

Примеры использования

• Подключение металлорукава к щиту управления станком на заводе;
• Ввод сигнальных кабелей в распределительный щит на линии конвейера;
• Фиксация медного или алюминиевого рукава в шкафу автоматики в цехе с высокой запыленностью;
• Соединение в системах освещения с жесткой проводкой в производственных помещениях.

Практические советы

• Перед монтажом проверьте внутренний диаметр металлорукава — он должен быть около 15 мм, чтобы плотно войти в муфту;
• Используйте зажимное кольцо или хомут с внутренним диаметром, подходящим под профиль металлорукава — это гарантирует надежную фиксацию;
• Не используйте МВпнг-15 там, где возможны брызги воды, конденсат или мойка оборудования — выбирайте модели с IP65/IP67;
• При групповой установке нескольких муфт в одном щите учтите, что каждая занимает 37 мм в диаметре — не забудьте про зазор между отверстиями;
• Артикул zeta40711 и бренд ЗЭТА Новосибирск часто встречаются в каталогах промышленных поставщиков — при заказе уточняйте совместимость с вашим типом металлорукава.
