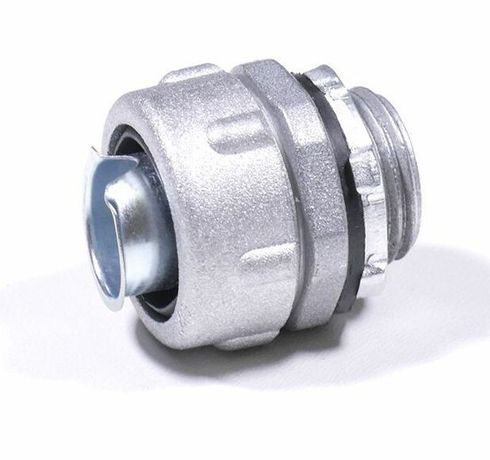

Резьбовой крепежный элемент с наружной резьбой РКН-22 У2 IP54 | zeta40409 ГОФРОМАТИК ЗЭТА

Резьбовой крепежный элемент с наружной резьбой РКН-22 У2 IP54 от ЗЭТА Новосибирск предназначен для герметичного и надёжного подключения металлорукавов к электрическим щитам и коробкам, обеспечивая одновременно механическую фиксацию и заземление. Артикул zeta40409 соответствует требованиям ПУЭ и ГОСТ Р МЭК 61386.23-2015.

Назначение и область применения

Резьбовой крепежный элемент с наружной резьбой РКН-22 У2 IP54 используется для соединения металлорукавов (МРПИ, МПГ, ШЭМ, РЗ-Ц и аналогов) с металлическими корпусами электрооборудования - распределительными щитами, шкафами управления, коробками и другими устройствами. Обеспечивает герметичный ввод проводки, предотвращает попадание пыли и брызг воды, а также создаёт надёжный электрический контакт для заземления, что требуется по ПУЭ п. 1.7.77 и ГОСТ Р МЭК 61386.23-2015.

Технические характеристики

• Степень защиты: IP54 - защита от пыли (не полностью, но достаточна для помещений с повышенной запылённостью) и от брызг воды из любого направления;
• Размер резьбы: G 3/4 дюйма - совместим с трубами и фитингами стандарта G;
• Номинальный диаметр: 26,4 мм - внутренний диаметр корпуса, определяющий максимальный размер металлорукава;
• Длина резьбы: 12 мм - достаточно для прочного зацепления с резьбой корпуса оборудования;
• Общая длина: 36 мм - компактный размер для установки в ограниченном пространстве;
• Материал корпуса: цинк, литьё под давлением - высокая точность формы и устойчивость к деформациям;
• Защитное покрытие: оцинкованное - антикоррозийная защита в условиях средней влажности;
• Температурный диапазон: от –40 C до +60 C - работает в холодных помещениях и жарких цехах;
• Конструкция: цельная, прямолинейная - не требует сборки, исключает слабые места;
• Количество входов: один - рассчитан на подключение одного металлорукава;
• Возможность заземления: да - через заземляющую гайку обеспечивается непрерывный электрический контакт с корпусом оборудования;
• Число заходов резьбы: один - стандартная однопроходная резьба для быстрого монтажа.

Совместимость и монтаж

Резьбовой крепежный элемент с наружной резьбой РКН-22 У2 IP54 совместим с металлорукавами следующих типов: МРПИ, МПГ, ШЭМ, РЗ-Ц, РЗ-ЦХ, РЗ-ЦА и аналогами с наружным диаметром до 26,4 мм. Для монтажа:

• Наденьте оконцеватель и уплотнитель на конец металлорукава;
• Вставьте рукав в корпус РКН-22 У2 IP54;
• Затяните накидную гайку до плотного прилегания уплотнителя;
• Завинтите резьбу G 3/4 дюйма в подготовленное отверстие корпуса оборудования (например, щита);
• Подсоедините заземляющую гайку к контуру заземления - это обязательный этап для соблюдения норм безопасности.

Не используйте инструменты с острыми краями - они повредят оцинкованное покрытие. Затяжка должна быть равномерной, чтобы не перекосить уплотнитель.

Безопасность и стандарты

Резьбовой крепежный элемент с наружной резьбой РКН-22 У2 IP54 соответствует требованиям:

• ПУЭ п. 1.7.77 - обеспечение электрического контакта между металлическим корпусом и металлорукавом;
• ГОСТ Р МЭК 61386.23-2015 - правила для систем электропроводки с использованием металлорукавов;
• IP54 - класс защиты, допустимый для промышленных помещений с возможным воздействием пыли и влаги.

Преимущества

• Цельная конструкция снижает риск протечек и потери герметичности;
• Оцинкованная поверхность продлевает срок службы в условиях влажности и химически нейтральной среды;
• Встроенные уплотнители обеспечивают надёжную герметизацию без дополнительных материалов;
• Заземляющая гайка позволяет выполнить заземление одним действием - без сверления или пайки;
• Простота монтажа - не требует специальных инструментов, кроме обычного ключа.

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP54 не гарантирует защиту от струй под давлением или длительного контакта с жидкостью;
• Не рекомендовано использование в агрессивных химических средах (кислоты, щёлочи, растворители) - оцинкованное покрытие может разрушаться;
• Максимальный диаметр металлорукава - 26,4 мм; более толстые рукава не войдут;
• Не подходит для установки в взрывоопасных зонах - отсутствует сертификат взрывозащиты Ex.

Примеры использования

• Подключение металлорукава к корпусу частотного преобразователя на заводе;
• Ввод силового кабеля в распределительный щит в цеху с высокой запылённостью;
• Соединение ШЭМ с корпусом станка ЧПУ;
• Монтаж вентиляционных каналов с электропроводкой в пищевых производствах (при условии регулярной мойки без напора воды).

Практические советы

• Перед монтажом проверьте внутренний диаметр металлорукава - он должен быть меньше 26,4 мм, иначе уплотнитель не будет работать;
• Если резьба на оборудовании имеет другой шаг - используйте переходник, не пытайтесь насильно затягивать РКН-22 У2 IP54;
• При установке в холоде (ниже –20 C) уплотнитель становится менее эластичным - нагрейте его до комнатной температуры перед монтажом;
• Для долговечности периодически осматривайте место соединения - особенно после вибраций или ударов;
• Артикул zeta40409 совместим с продукцией брендов ЗЭТА Новосибирск, ГОФРОМАТИК и ЗЭТАРУС - можно заменить на аналог без изменения схемы монтажа.
