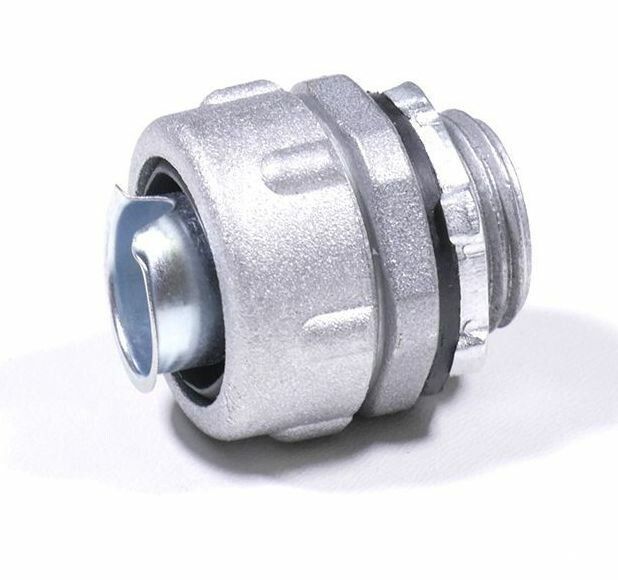

Резьбовой крепежный элемент с наружной резьбой РКН-18 У2 IP54 | zeta40408 ГОФРОМАТИК ЗЭТА

Резьбовой крепежный элемент с наружной резьбой РКН-18 У2 IP54 от ЗЭТА Новосибирск - это герметичный фитинг для надёжного и заземлённого подключения металлорукава к корпусам электрооборудования. Подходит для установки в щитах, шкафах и распределительных коробках, где требуется защита от пыли и брызг воды.

Назначение и область применения

Резьбовой крепежный элемент с наружной резьбой РКН-18 У2 IP54 используется для герметичного ввода металлорукавов (МРПИ, МПГ, ШЭМ, РЗ-Ц и аналогов) в металлические корпуса электрооборудования. Обеспечивает одновременно механическую фиксацию, герметизацию и электрический контакт между рукавом и корпусом - что соответствует требованиям ПУЭ и ГОСТ Р МЭК 61386.23-2015. Применяется в промышленных условиях: на станках, конвейерах, в цехах с повышенной запылённостью или влажностью.

Технические характеристики

• Номинальный диаметр: 18 мм - подходит для металлорукавов этого размера
• Тип резьбы: G 1/2 дюйма (наружная) - позволяет закручивать в стандартную резьбу на корпусе оборудования
• Длина резьбы: 10 мм - достаточна для прочного зацепления с толстостенным корпусом
• Общая длина: 33 мм - компактный размер для плотных монтажных пространств
• Степень защиты: IP54 - защита от пыли (не полностью герметично, но препятствует оседанию пыли) и брызг воды из любого направления
• Материал корпуса: цинк, литьё под давлением - прочный, коррозионностойкий, не требует дополнительной покраски
• Покрытие: оцинкованное - усиливает защиту от окисления
• Температурный диапазон: от –40 C до +60 C - работает в холодных и жарких помещениях
• Конструкция: цельная - нет сварных швов, снижена вероятность протечек
• Количество входов: один - предназначено для одного металлорукава
• Тип соединения: резьбовое - не требует инструментов кроме гаечного ключа
• Возможность заземления: да - через заземляющую гайку обеспечивается непрерывный электрический контакт

Совместимость и монтаж

Резьбовой крепежный элемент с наружной резьбой РКН-18 У2 IP54 совместим с металлорукавами следующих типов: МРПИ, МПГ, ШЭМ, РЗ-Ц, РЗ-ЦХ, РЗ-ЦА и другими с наружным диаметром около 18 мм. Для монтажа:

1. Вставьте оконцеватель в конец металлорукава
2. Наденьте уплотнитель, затем прокладку
3. Наденьте корпус на рукав
4. Закрутите накидную гайку до упора
5. Завинтите резьбовую часть РКН-18 в подготовленное отверстие корпуса оборудования
6. Подключите заземляющую гайку к контуру заземления

Не используйте силовые инструменты - перетяжка может повредить уплотнение. Ключом затягивайте равномерно, чтобы не деформировать корпус.

Безопасность и стандарты

Резьбовой крепежный элемент с наружной резьбой РКН-18 У2 IP54 соответствует:

• Пункту 1.7.77 Правил устройства электроустановок (ПУЭ) - обеспечение электрического контакта между рукавом и корпусом
• ГОСТ Р МЭК 61386.23-2015 - требования к системам каналов для электропроводки
• Стандарту IP54 - класс защиты от пыли и брызг

Не применяйте в средах с постоянным погружением в воду, агрессивными химическими веществами или температурами выше +60 C.

Преимущества

• Цельная конструкция исключает риск расслоения и протечек
• Оцинкованное покрытие увеличивает срок службы в агрессивных средах
• Встроенное заземление - не нужен отдельный проводник
• Уплотнитель в составе комплекта - не требует доп purchases
• Простота сборки - не нужны специальные инструменты

Ограничения применения

• Не подходит для пластиковых рукавов - только для металлорукавов с жесткой оплеткой
• IP54 не гарантирует герметичность при длительном воздействии струи воды или погружении
• Не рекомендован для установки в взрывоопасных зонах (взрывозащищённые решения требуют другого исполнения)
• Резьба G 1/2 дюйма - несовместима с метрическими резьбами M18x1.5 и другими
• Длина резьбы 10 мм - недостаточна для толстых стенок более 8–10 мм

Примеры использования

• Подключение металлорукава к корпусу частотного преобразователя в цехе
• Ввод в распределительный щит на производстве с высокой запылённостью
• Соединение ШЭМ с металлической коробкой управления насосом
• Монтаж в системах автоматизации на пищевых производствах - благодаря оцинковке легко моется

Практические советы

• Перед монтажом проверьте внутренний диаметр металлорукава - он должен подходить под оконцеватель (18 мм - это внешний диаметр, внутренний обычно меньше)
• Если корпус имеет толщину больше 10 мм, убедитесь, что резьба РКН-18 полностью заходит - иначе не будет герметичности
• Для долговечности после монтажа проверьте контакт заземления тестером
• Не смешивайте этот фитинг с изделиями других брендов - различаются шаги резьбы и размеры уплотнителей
• Храните в сухом месте - даже оцинкованная поверхность может окисляться при постоянной влажности
