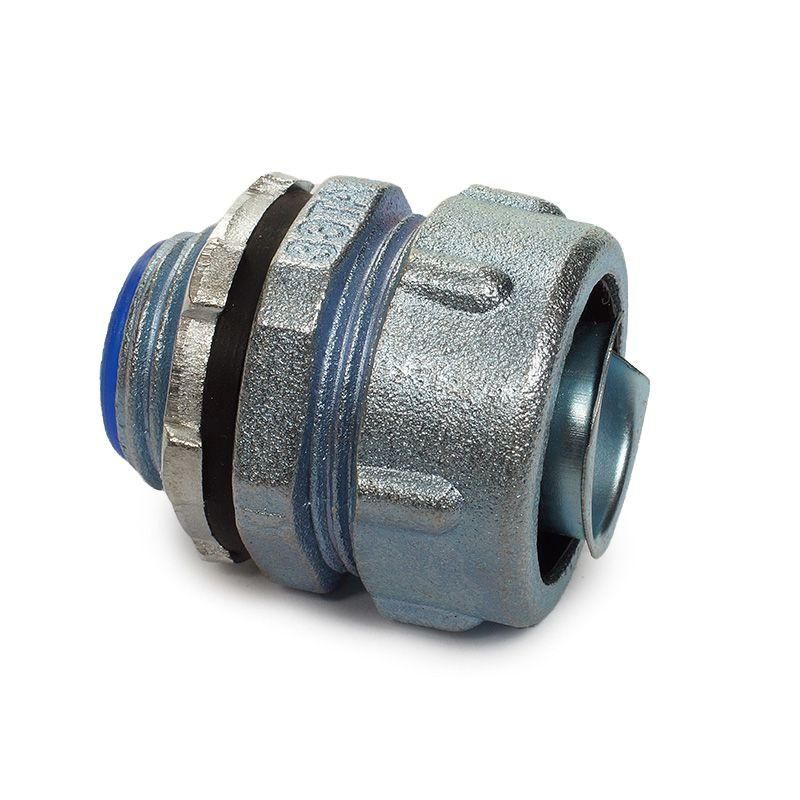

Резьбовой крепежный элемент с наружной резьбой РКН-12 У2 IP54 | zeta40424 ГОФРОМАТИК ЗЭТА

Резьбовой крепежный элемент с наружной резьбой РКН-12 У2 IP54 от ЗЭТА Новосибирск предназначен для герметичного и заземленного соединения металлорукава с электрическими щитами и шкафами. Этот элемент обеспечивает надежную фиксацию, защиту от пыли и брызг воды, а также электрический контакт между корпусом оборудования и металлической оболочкой провода.

Назначение и область применения

Резьбовой крепежный элемент с наружной резьбой РКН-12 У2 IP54 используется для присоединения металлорукавов к металлическим корпусам электрооборудования - таким как распределительные щиты, шкафы управления, коробки и другие устройства. Он применяется в трубных системах электропроводки там, где требуется одновременно механическая прочность, герметичность и заземление. Подходит для установки в помещениях с умеренным климатом, включая производственные hall’ы, объекты ЖКХ, транспорта и энергетики.

Технические характеристики

• Номинальный диаметр: 12 мм - соответствует стандартным металлорукавам диаметром до 12 мм
• Общая длина: 30,8 мм - компактный размер для плотной установки в ограниченном пространстве
• Длина резьбы: 10,8 мм - достаточна для надежного зацепления с резьбой корпуса щита
• Тип резьбы: трубная (газовая) - совместима с резьбой на большинстве шкафов и щитов
• Степень защиты: IP54 - защита от пыли (не полностью герметично, но препятствует оседанию пыли) и брызг воды из любого направления
• Материал корпуса: сплав цинковый с оцинкованным покрытием - устойчив к коррозии, легче стали
• Материал уплотнения: резина МБС - эластичная, долговечная, работает при температуре от –40 C до +100 C
• Климатическое исполнение: У2 - рассчитан на работу в условиях умеренного климата с возможностью перепадов температур
• Конструкция: цельная - не требует сборки, все детали уже установлены
• Количество вводов: один - предназначен для одного металлорукава
• Число заходов резьбы: один - стандартная однопотоковая резьба

Совместимость и монтаж

Резьбовой крепежный элемент с наружной резьбой РКН-12 У2 IP54 совместим с металлорукавами следующих типов: МРПИ, МПГ, ШЭМ, РЗ-Ц, РЗ-ЦХ, РЗ-ЦА и аналогичными. Для монтажа:

• Вставьте металлорукав внутрь оконцевателя элемента
• Наденьте уплотнитель и прокладку
• Завинтите корпус в резьбу на корпусе щита или шкафа
• Затяните накидную гайку, чтобы закрепить рукав
• Заземляющая гайка обеспечивает электрический контакт между рукавом и корпусом - проверьте её надежность после монтажа

Не используйте инструменты с острыми краями - они могут повредить резьбу или уплотнение. Затягивайте гайки равномерно, без перегрузки.

Безопасность и стандарты

Резьбовой крепежный элемент с наружной резьбой РКН-12 У2 IP54 соответствует требованиям п. 1.7.77 ПУЭ и п. 11 ГОСТ Р МЭК 61386.23-2015, что гарантирует безопасное заземление металлорукава. Это важно для предотвращения поражения электрическим током и снижения помех в системах автоматизации.

Преимущества

• Цельная конструкция - минимум деталей, меньше риск потери компонентов при монтаже
• Автоматическое заземление через гайку - не нужен отдельный проводник
• Уплотнение из резины МБС - сохраняет эластичность даже при низких температурах
• Оцинкованное покрытие - устойчиво к коррозии в средних условиях эксплуатации
• Высокая совместимость - подходит ко всем распространённым типам металлорукавов

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP54 не обеспечивает герметичность при затоплении
• Не рекомендован для агрессивных химических сред - цинковый сплав может подвергаться коррозии при воздействии кислот или солей
• Не подходит для высоких нагрузок на вибрацию - при частых ударах или тряске возможно ослабление соединения
• Максимальная рабочая температура +100 C - нельзя использовать рядом с нагревательными элементами выше этого значения

Примеры использования

• Подключение металлорукава МПГ к входному щиту на производственной линии
• Присоединение ШЭМ к распределительному щиту в холодильном цеху
• Фиксация резьбового ввода в коробку управления насосной станцией
• Монтаж в шкафах АСУ ТП, где важны герметичность и заземление

Практические советы

• Перед монтажом проверьте диаметр металлорукава - он должен точно соответствовать 12 мм, иначе уплотнение не будет работать
• При использовании в сырых местах регулярно осматривайте резьбу на предмет коррозии - особенно в зонах с повышенной влажностью
• Не заменяйте оригинальные уплотнители - резина МБС специально подобрана для работы с цинковым сплавом
• Если вы используете РКН-12 У2 IP54 в составе системы с несколькими вводами - соблюдайте последовательность затяжки всех гаек, чтобы избежать перекоса
• Артикул zeta40424 - это тот же самый элемент, что и РКН-12 У2 IP54; при заказе указывайте оба наименования для точности
