Резьбовой крепежный элемент с наружной резьбой РКН-10 У2 IP54 ГОФРОМАТИК - zeta40410 ЗЭТА

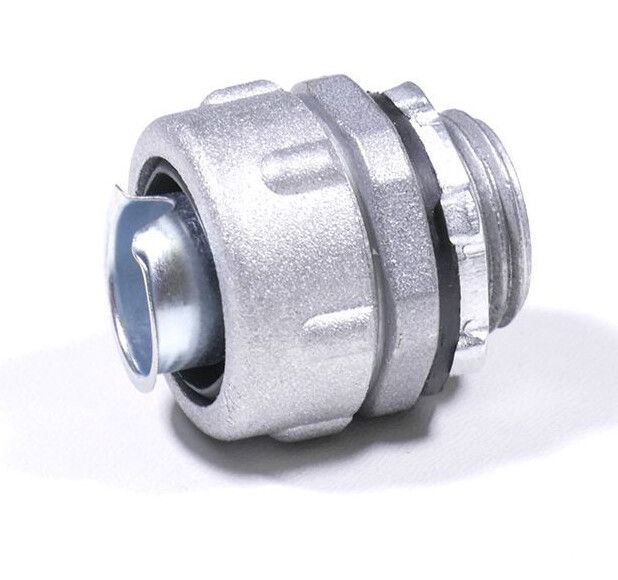

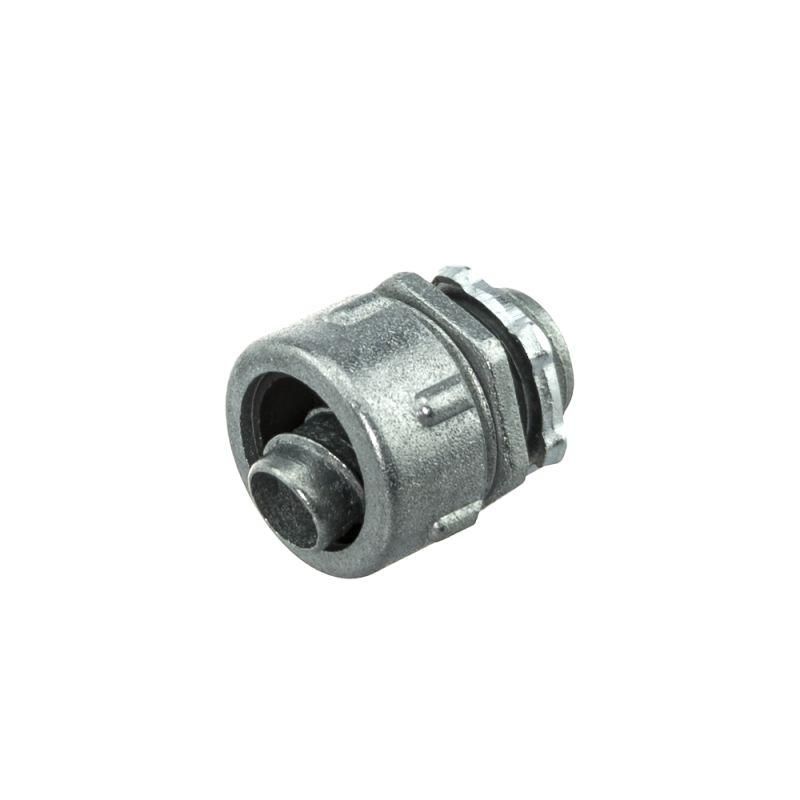

Резьбовой крепежный элемент с наружной резьбой РКН-10 У2 IP54 (МВ 10-М) от ЗЭТА Новосибирск предназначен для герметичного и заземленного соединения металлорукава с электрическими щитами и шкафами. Этот элемент обеспечивает надежную фиксацию, защиту от пыли и влаги, а также сохраняет электрический контакт между проводящими частями системы.

Назначение и область применения

Резьбовой крепежный элемент с наружной резьбой РКН-10 У2 IP54 (МВ 10-М) используется для подключения металлорукавов к металлическим корпусам электрооборудования - таким как распределительные щиты, шкафы управления, коробки и другие устройства. Он применяется в трубных системах электропроводки, где требуется одновременно механическая прочность, герметичность и заземление. Подходит для установки в помещениях с повышенной влажностью, на производствах, в промышленных зонах и на открытых площадках.

Технические характеристики

• Диаметр: 10 мм - соответствует стандартному размеру металлорукавов типа МВ-10
• Тип резьбы: трубная (газовая) - совместима с резьбовыми отверстиями в щитах и шкафах
• Степень защиты: IP54 - защита от пыли (не полностью, но достаточна для большинства условий) и брызг воды из любого направления
• Климатическое исполнение: У2 - рассчитан на работу при температуре от –40 C до +100 C, подходит для умеренного климата с возможными перепадами
• Материал корпуса: сплав цинковый - легкий, коррозионностойкий, легко формуется
• Защитное покрытие: оцинкованное - дополнительно повышает долговечность в агрессивных средах
• Длина резьбы: 10,5 мм - позволяет плотно закрутить в стандартные отверстия щитов
• Общая длина: 28,7 мм - оптимальна для компактного монтажа без лишнего выступа
• Материал уплотнения: резина МБС - эластичная, устойчивая к маслам, топливу и широкому диапазону температур
• Конструкция: цельная - нет сварных швов, снижена вероятность протечек и деформаций
• Количество входов: один - предназначен для одного металлорукава
• Тип соединения: резьбовое - требует только затяжки гайками, без инструментов кроме ключа

Совместимость и монтаж

Резьбовой крепежный элемент с наружной резьбой РКН-10 У2 IP54 (МВ 10-М) совместим с металлорукавами следующих типов: МРПИ, МПГ, ШЭМ, РЗ-Ц, РЗ-ЦХ, РЗ-ЦА и аналогичными. Для монтажа:

1. Вставьте оконцеватель в конец металлорукава.
2. Наденьте уплотнитель и прокладку на рукав.
3. Заведите корпус через накидную гайку и заземляющую гайку.
4. Затяните накидную гайку до упора - уплотнение сожмётся, образуя герметичный контур.
5. Вкрутите резьбу в подготовленное отверстие в щите или шкафу. Обязательно используйте заземляющую гайку для обеспечения электрического контакта.

Не требует сверления или пайки. Ключом на 17–19 мм достаточно для затяжки всех элементов.

Безопасность и стандарты

Резьбовой крепежный элемент с наружной резьбой РКН-10 У2 IP54 (МВ 10-М) соответствует требованиям п. 1.7.77 ПУЭ и п. 11 ГОСТ Р МЭК 61386.23-2015. Обеспечивает надёжный электрический контакт между металлорукавом и корпусом оборудования, что необходимо для безопасного заземления. Соответствие нормам гарантирует допуск к использованию в промышленных и коммунальных объектах.

Преимущества

• Герметизация достигается за счет двухслойного уплотнения - резина МБС и прокладка обеспечивают надежную защиту даже при вибрациях
• Оцинкованная поверхность и цинковый сплав предотвращают коррозию в условиях высокой влажности
• Цельная конструкция исключает риск разгерметизации из-за ослабления сварных швов
• Простота сборки - не нужны специальные инструменты, монтаж выполняется за минуту
• Поддержание электрического контакта через заземляющую гайку - соответствие нормам безопасности без дополнительных мер

Ограничения применения

• Не предназначены для постоянного погружения в воду - IP54 не обеспечивает защиту от струй под давлением или длительного воздействия жидкости
• Не рекомендован для использования в агрессивных химических средах (например, кислоты, щелочи) - материал корпуса и уплотнения не устойчивы к таким веществам
• Не подходит для многократной сборки/разборки - резьба и уплотнение теряют эффективность после нескольких демонтажей
• Требует наличия резьбового отверстия в корпусе с параметрами, совпадающими с трубной (газовой) резьбой M10x1,25 - несовместим с метрической резьбой

Примеры использования

• Подключение металлорукава МПГ к корпусу распределительного щита в цехе
• Ввод силового кабеля в автоматический шкаф управления на пищевом производстве
• Соединение ШЭМ с коробкой для контроля освещения на улице
• Монтаж вентиляционного канала с кабелями в щитовую комнату с повышенной влажностью

Практические советы

• Перед монтажом проверьте внутреннюю резьбу в щите - она должна быть чистой, без заусенцев и ржавчины
• Не переусердствуйте при затяжке - перегрузка может повредить резьбу или уплотнение
• Для работы в холодном климате (ниже –30 C) убедитесь, что резина МБС сохранила эластичность - при необходимости замените на более морозостойкую
• Если щит имеет толстые стенки, убедитесь, что длина резьбы (10,5 мм) достаточна для полного захода - иначе потребуется удлинитель
• Резьбовой крепежный элемент с наружной резьбой РКН-10 У2 IP54 (МВ 10-М) можно использовать в паре с другими изделиями серии РКН - они взаимозаменяемы по размеру и функциям
