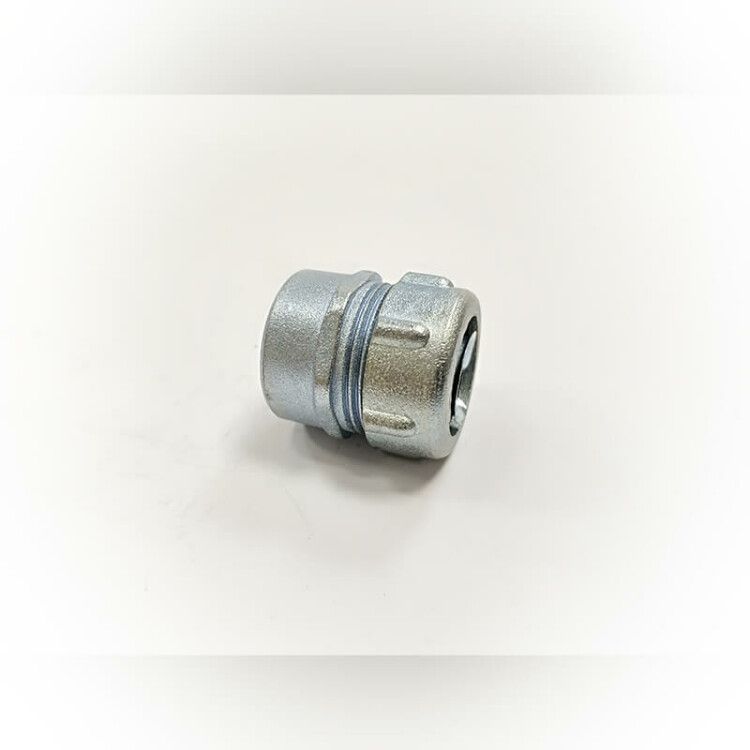

Резьбовой крепежный элемент с внутренней резьбой РКВ-12 У2 IP54 | zeta41309 ЗЭТАРУС (Завод электротехнической арматуры)

Резьбовой крепежный элемент с внутренней резьбой РКВ-12 У2 IP54 от ЗЭТА Новосибирск - это надёжный переходник для соединения металлорукава с трубой электропроводки. Применяется в системах электромонтажа, где требуется герметичное и механически прочное соединение, особенно в условиях повышенной запылённости и перепадов температур.

Назначение и область применения

Резьбовой крепежный элемент с внутренней резьбой РКВ-12 У2 IP54 используется для присоединения металлорукавов РЗЦХ, РЗЦП, МРПИ или шлангов электромонтажных (ШЭМ) к стальным трубам электропроводки. Также подходит для стыковки двух участков металлорукава при использовании с ответным элементом МВ-М (РКН). Область применения - промышленная автоматизация, энергетика, машиностроение, объекты с жесткими требованиями к защите проводки.

Технические характеристики

• Номинальный диаметр: 12 мм - соответствует внешнему диаметру металлорукава, который можно подключить;
• Тип изделия: элемент крепежный с внутренней резьбой - позволяет навинчивать на трубу с наружной резьбой;
• Трубная резьба: G - цилиндрическая метрическая резьба, совместима с трубами стандарта ГОСТ 6357;
• Диаметр трубы: 19,3 мм - оптимальный размер трубы, к которой подключается РКВ-12;
• Степень защиты: IP54 - защита от пыли (не полностью, но достаточна для большинства помещений) и брызг воды с любого направления;
• Диапазон рабочих температур: от -25 до +100 C - работает в холодных цехах и рядом с нагреваемым оборудованием;
• Климатическое исполнение: У2 - предназначено для умеренного климата, с возможностью работы в закрытых помещениях с контролируемой влажностью;
• Материал корпуса: сплав цинковый - легкий, коррозионностойкий, подходит для средних нагрузок;
• Материал уплотнения: резина МБС - эластичная, устойчива к маслам и нефтепродуктам, обеспечивает герметичность;
• Покрытие: без покрытия - поверхность матовая, не требует дополнительной антикоррозийной обработки в сухих средах.

Совместимость и монтаж

Резьбовой крепежный элемент с внутренней резьбой РКВ-12 У2 IP54 монтируется просто: навинчивается на трубу с наружной резьбой G ½" (диаметр 19,3 мм). Для соединения с металлорукавом необходимо предварительно установить оконцеватель и уплотнитель внутри рукава - они уже входят в комплект. После этого элемент плотно затягивается накидной гайкой. Подходит для ручной сборки без специального инструмента. Не используйте силовые ключи - перетяжка повредит резьбу или уплотнение.

Безопасность и стандарты

РКВ-12 У2 IP54 соответствует требованиям по степени защиты IP54 и климатическому исполнению У2 согласно ГОСТ 15150. Соответствие материалам (цинковый сплав, резина МБС) подтверждено сертификатами производителя ЗЭТА Новосибирск. Элемент не содержит свинца и других токсичных веществ, безопасен для эксплуатации в производственных зонах.

Преимущества

• Герметичное соединение благодаря уплотнителю из резины МБС - снижает риск попадания влаги и пыли в кабельную трассу;
• Высокая механическая прочность корпуса из цинкового сплава - выдерживает вибрацию и слабые удары;
• Универсальность - один элемент решает задачи как подключения к трубе, так и стыковки между двумя участками металлорукава;
• Не требует сварки или клепки - экономит время при монтаже и ремонте;
• Подходит для многократной сборки/разборки без потери герметичности.

Ограничения применения

• Не применяется в условиях постоянного погружения в воду - IP54 не гарантирует защиту от длительного контакта с жидкостью;
• Не рекомендован для агрессивных химических сред - цинковый сплав может подвергаться коррозии при контакте с кислотами или щелочами;
• Не подходит для труб с диаметром менее 19,3 мм или с другой типоразмерной резьбой - например, с метрической M16x1,5;
• При температурах выше +100 C уплотнитель теряет эластичность - возможна утечка.

Примеры использования

• Подключение металлорукава к распределительному щиту через стальную трубу в цеху;
• Соединение двух секций металлорукава МРПИ в линии конвейера;
• Ввод кабелей в оборудование с металлическим кожухом, где нужна защита от пыли и случайных брызг;
• Монтаж освещения на производстве, где есть частая мойка оборудования, но не полное погружение.

Практические советы

• Перед монтажом проверьте, что резьба на трубе - именно G ½" (19,3 мм), а не M16 или NPT - иначе соединение будет негерметичным;
• Если труба старая и заржавела - очистите резьбу перед установкой РКВ-12 У2 IP54;
• При работе в условиях высокой вибрации дополнительно фиксируйте место соединения хомутом или скобой;
• Не заменяйте оригинальный уплотнитель резиной другого типа - МБС специально подобрана для долговечности в электромонтаже;
• Артикул zeta41309 - это тот же самый РКВ-12 У2 IP54, что и в каталогах ЗЭТАРУС и ГОФРОМАТИК - совместимы по форме и функциям.
