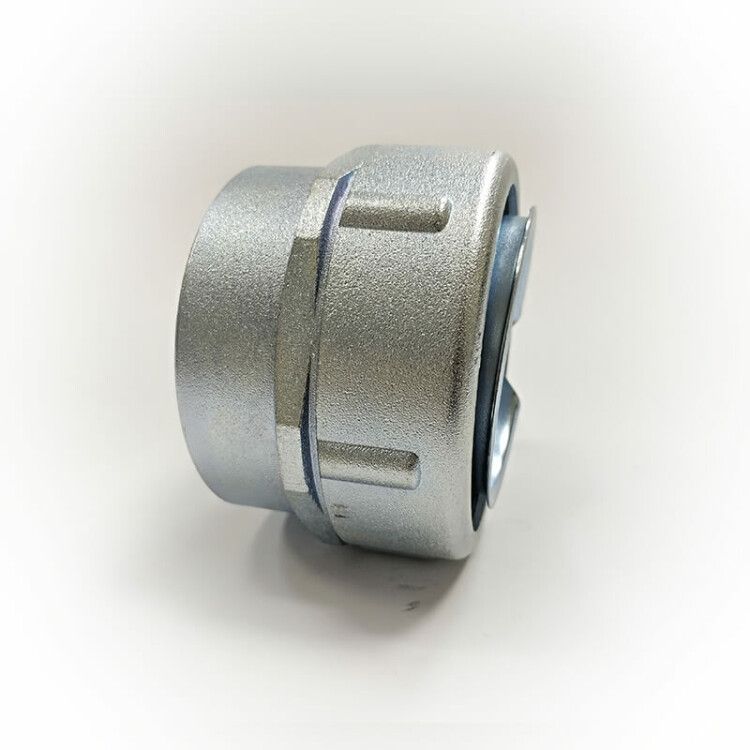

Резьбовой крепежный элемент с внутренней резьбой РКВ-60 У2 IP54 | zeta41316 ГОФРОМАТИК ЗЭТА

Резьбовой крепежный элемент с внутренней резьбой РКВ-60 У2 IP54 от ЗЭТА Новосибирск - это надёжный переходник для соединения металлорукава с трубой электропроводки. Применяется в промышленной электромонтажной практике там, где требуется герметичное и механически прочное соединение без сварки.

Назначение и область применения

Резьбовой крепежный элемент с внутренней резьбой РКВ-60 У2 IP54 используется для присоединения металлорукавов РЗЦХ, РЗЦП, МРПИ или шлангов электромонтажных (ШЭМ) к стальным трубам диаметром 2½". Он также позволяет стыковать два отрезка металлорукава через ответный элемент МВ-М (РКН). Подходит для установки на объектах с высокими требованиями к защите от пыли и влаги - например, на заводах, в цехах, на элеваторах, в системах автоматизации.

Технические характеристики

• Номинальный диаметр: 60 мм - соответствует внешнему диаметру металлорукава РЗЦХ/МРПИ
• Трубная резьба: G 2½" - цилиндрическая, совместима с трубами и фитингами по ГОСТ 6357
• Степень защиты: IP54 - защита от пыли (не полностью герметично, но препятствует оседанию вредного количества пыли) и брызг воды с любого направления
• Климатическое исполнение: У2 - рассчитан на работу в помещениях с умеренным климатом, без воздействия атмосферных осадков
• Диапазон рабочих температур: от -25 C до +60 C - допустимо применение в холодных и жарких условиях внутри зданий
• Материал корпуса: сплав цинковый - легкий, коррозионностойкий, подходит для средних нагрузок
• Материал уплотнения: резина МБС - маслобензоустойчивая, сохраняет эластичность в широком диапазоне температур
• Покрытие: без покрытия - поверхность не окрашена, не требует дополнительной антикоррозийной обработки в закрытых помещениях

Совместимость и монтаж

Резьбовой крепежный элемент с внутренней резьбой РКВ-60 У2 IP54 навинчивается на трубу с наружной резьбой G 2½". На другую сторону вставляется металлорукав, который зажимается оконцевателем и накидной гайкой. Для соединения двух рукавов используйте пару РКВ-60 и МВ-М (РКН) - один элемент ввинчивается в другой. Не требует специальных инструментов: достаточно обычного гаечного ключа. Диаметр посадки 60 мм - проверьте соответствие внешнего диаметра металлорукава перед монтажом.

Безопасность и стандарты

Изделие соответствует требованиям к электроустановкам в соответствии с ГОСТ Р 50030.5.3 и ГОСТ 18922. Степень защиты IP54 обеспечивает безопасную эксплуатацию в условиях повышенной запылённости и вероятности попадания брызг. Материал уплотнения МБС не выделяет токсичных веществ при нагреве, что важно для замкнутых помещений.

Преимущества

• Не требует сварки - экономит время и снижает риск повреждения изоляции проводов
• Легко демонтировать - можно переставить или заменить без разрушения системы
• Герметизация обеспечивается резиновым уплотнением - исключает протечки и проникновение пыли
• Высокая механическая прочность корпуса - выдерживает нормальные нагрузки при монтаже и эксплуатации

Ограничения применения

• Не предназначен для открытого монтажа на улице - IP54 не защищает от длительного воздействия дождя или прямого потока воды
• Не рекомендован для работы при температурах ниже -25 C или выше +60 C - возможна потеря эластичности уплотнения
• Сплав цинковый не подходит для агрессивных химических сред - избегайте контакта с кислотами, щелочами, растворителями
• Не использовать в качестве основного крепления для тяжёлых конструкций - служит только для соединения, а не для несущей функции

Примеры использования

• Подключение металлорукава к распределительному щиту с металлической трубой
• Соединение участков электропроводки между станком и пультом управления
• Монтаж проводки в пищевых цехах, где важна чистота и возможность мойки (при условии отсутствия прямого водного воздействия)
• Обустройство трасс в логистических комплексах с частыми перемещениями оборудования

Практические советы

• Перед монтажом проверьте, чтобы резьба на трубе была целой и без деформаций - иначе будет утечка или плохая герметизация
• Не затягивайте слишком сильно - переусердствование может повредить резьбу или уплотнение
• Если планируете многократную сборку/разборку, смажьте резьбу графитовой смазкой - продлит срок службы
• Для систем с вибрациями дополнительно используйте контргайки или фиксирующие составы
• Артикул zeta41316 - совпадает с другими сериями ЗЭТА Новосибирск и ГОФРОМАТИК, поэтому легко найти аналоги при необходимости
