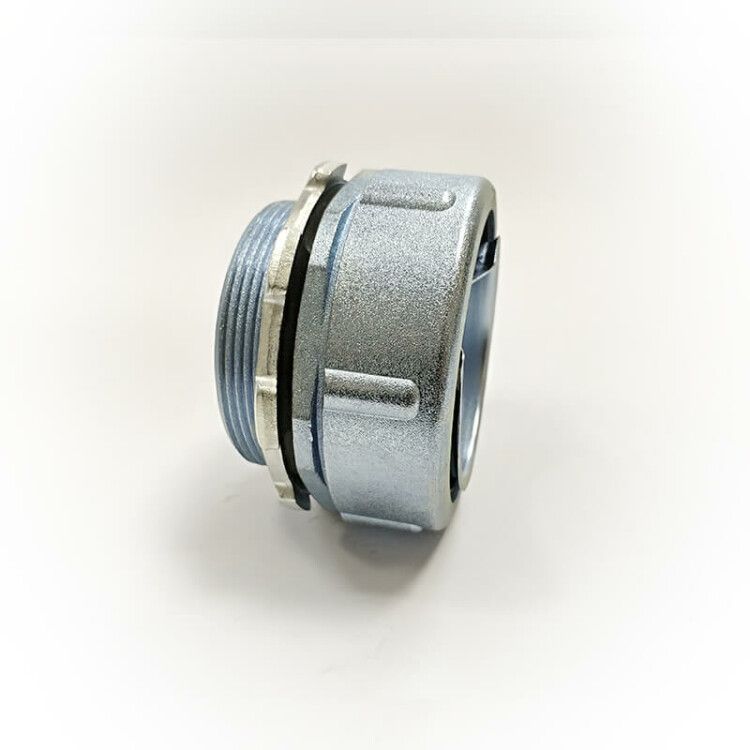

Резьбовой крепежный элемент с наружной резьбой РКн-60 У2 IP54 | zeta40426 ГОФРОМАТИК ЗЭТА

Резьбовой крепежный элемент с наружной резьбой РКн-60 У2 IP54 от ЗЭТА Новосибирск - это надёжный элемент для герметичного и заземлённого соединения металлорукава с электрическими щитами и коробками. Артикул zeta40426 обеспечивает совместимость с популярными типами рукавов и соответствует требованиям ПУЭ и ГОСТ Р МЭК 61386.23.

Назначение и область применения

Резьбовой крепежный элемент с наружной резьбой РКн-60 У2 IP54 используется для присоединения металлорукавов к металлическим корпусам электрооборудования - щитам, шкафам, распределительным коробкам. Обеспечивает одновременно механическую фиксацию, герметизацию и электрическое заземление. Подходит для внутренней и наружной установки в условиях повышенной влажности, запылённости и перепадов температур.

Технические характеристики

• Тип резьбы: трубная (газовая), номинальный диаметр 60 мм - позволяет подключить металлорукав с аналогичным размером
• Материал корпуса: сплав цинковый с оцинкованным покрытием - устойчив к коррозии, не требует дополнительной антикоррозийной обработки
• Степень защиты: IP54 - защита от пыли (не полностью, но достаточна для большинства помещений) и брызг воды из любого направления
• Климатическое исполнение: У2 - работает при температуре от –40 C до +45 C, подходит для холодных и жарких регионов
• Общая длина: 71,5 мм; длина резьбы: 22 мм - оптимальная глубина захода в стенку щита
• Материал уплотнения: резина МБС - эластичная, долговечная, устойчива к маслам и агрессивным средам
• Количество входов: один - предназначена для одного металлорукава
• Исполнение: прямолинейное - не имеет угловых поворотов, удобно для прямого прохода через стенку
• Цельность: да - единый корпус без сборных частей, исключает риск потери деталей
• Число заходов резьбы: один - стандартная резьба, легко затягивается и откручивается

Совместимость и монтаж

Резьбовой крепежный элемент с наружной резьбой РКн-60 У2 IP54 совместим с металлорукавами следующих типов: МРПИ, МПГ, ШЭМ, РЗ-Ц, РЗ-ЦХ, РЗ-ЦА и другими с наружным диаметром 60 мм. Для монтажа:

• Вставьте элемент в предварительно просверленное отверстие в стенке щита (диаметр отверстия должен соответствовать наружному диаметру корпуса)
• Соберите комплект: сначала заземляющую гайку, затем прокладку, потом корпус, оконцеватель, уплотнитель и накидную гайку
• Затяните накидную гайку до плотного прилегания уплотнителя к металлорукаву - не переусердствуйте, чтобы не деформировать резину
• Убедитесь, что заземляющая гайка надёжно соприкасается с металлом щита - это гарантирует электрический контакт

Подключение выполняется без инструментов, кроме гаечного ключа для затяжки. Работает с любыми трубными системами электропроводки.

Безопасность и стандарты

Резьбовой крепежный элемент с наружной резьбой РКн-60 У2 IP54 соответствует:

• Пункту 1.7.77 Правил устройства электроустановок (ПУЭ) - обеспечение надёжного электрического контакта между металлорукавом и корпусом
• ГОСТ Р МЭК 61386.23-2015 - требования к системам каналов для электропроводки

Не применяется в взрывоопасных зонах. Не предназначен для постоянного погружения в воду или воздействия струй высокого давления.

Преимущества

• Один элемент решает три задачи: крепление, герметизация, заземление
• Оцинкованная поверхность снижает риск коррозии даже в сырых помещениях
• Резина МБС сохраняет эластичность при экстремальных температурах
• Простая сборка - все детали входят в комплект, не требуется доп. закупка уплотнителей
• Совместимость с широким спектром металлорукавов - универсальное решение

Ограничения применения

• Не подходит для пластиковых корпусов - требует металлической поверхности для заземления
• Не рассчитан на давление выше атмосферного - нельзя использовать в напорных системах
• Рабочая температура ограничена +45 C - не применять рядом с нагревательными элементами без теплоизоляции
• IP54 не обеспечивает полную герметичность - не рекомендован для открытых площадок с постоянным дождём или струйным орошением

Примеры использования

• Подключение металлорукава МПГ к щиту управления станком в цеху
• Ввод проводки в распределительную коробку на улице (при наличии козырька)
• Соединение ШЭМ с автоматическим выключателем в электрощитовой комнате
• Прокладка кабеля от двигателя к пульту управления в пищевой промышленности

Практические советы

• Перед монтажом проверьте внутренний диаметр металлорукава - он должен свободно входить в оконцеватель, не перегибаясь
• Если щит тонкостенный (менее 2 мм), используйте дополнительно шайбу под заземляющей гайкой для равномерного распределения нагрузки
• Не используйте смазку на резьбе - она может нарушить электрический контакт
• При замене старого крепления - обязательно проверьте целостность уплотнителя и наличие всех деталей комплекта
• Для многократных демонтажей лучше выбирать модели с медными или латунными вставками - здесь они отсутствуют, поэтому срок службы зависит от бережной эксплуатации
