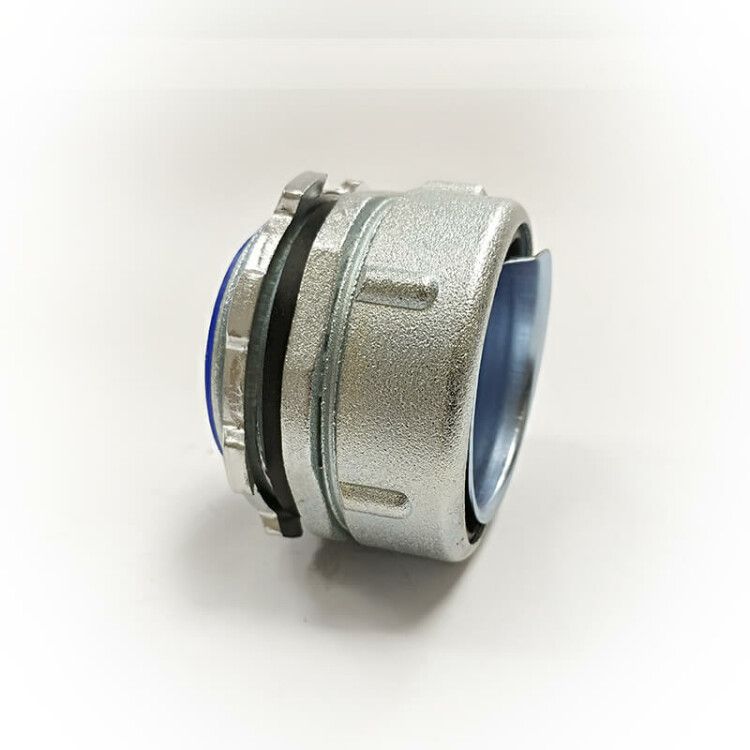

Резьбовой крепежный элемент с наружной резьбой РКН-50 У2 IP54 | zeta40416 ГОФРОМАТИК ЗЭТА

Резьбовой крепежный элемент с наружной резьбой РКН-50 У2 IP54 от ЗЭТА Новосибирск предназначен для герметичного и заземленного подключения металлорукава к электрическому щиту или другому металлическому корпусу оборудования. Этот элемент обеспечивает надежную фиксацию, защиту от пыли и брызг, а также электрический контакт между рукавом и корпусом — что важно для безопасности электроустановок.

Назначение и область применения

Резьбовой крепежный элемент с наружной резьбой РКН-50 У2 IP54 используется для соединения металлорукавов (например, МРПИ, МПГ, ШЭМ, РЗ-Ц) с металлическими корпусами распределительных щитов, шкафов и коробок. Он применяется в трубных системах электропроводки там, где требуется одновременно механическая прочность, герметичность и заземление. Подходит для установки в помещениях с умеренным климатом — например, на заводах, в производственных цехах, логистических комплексах и объектах ЖКХ.

Технические характеристики

• Диаметр: 50 мм — соответствует стандартному наружному диаметру металлорукава типа ШЭМ-50
• Тип резьбы: трубная (газовая) G2 — совместима с резьбовыми отверстиями в щитах и коробках
• Длина резьбы: 17 мм — достаточна для плотного зацепления с толстостенными корпусами
• Степень защиты: IP54 — защита от пыли (не полностью, но препятствует оседанию вредного количества) и брызг воды со всех сторон
• Материал корпуса: сплав цинковый с оцинкованным покрытием — устойчив к коррозии, легче стали
• Материал уплотнения: резина МБС — эластичная, долговечная, работает при температуре от –40°C до +45°C
• Климатическое исполнение: У2 — рассчитан на работу в закрытых помещениях с умеренной влажностью и перепадами температур
• Конструкция: неразъемная — не предполагает демонтажа после сборки, обеспечивает жесткую фиксацию
• Габариты: 55,6×55,6×0 мм — плоская форма позволяет монтировать в ограниченном пространстве
• Количество входов: один — предназначен для подключения одного металлорукава

Совместимость и монтаж

Резьбовой крепежный элемент с наружной резьбой РКН-50 У2 IP54 совместим с металлорукавами следующих типов: МРПИ, МПГ, ШЭМ, РЗ-Ц, РЗ-ЦХ, РЗ-ЦА и аналогичными. Для монтажа:

• Вставьте оконцеватель в конец металлорукава — он формирует ровный край и предотвращает деформацию
• Наденьте уплотнитель и прокладку на рукав
• Вкрутите корпус в резьбовое отверстие щита (резьба G2, внутренняя)
• Затяните накидную гайку, чтобы зажать уплотнение и зафиксировать рукав
• Заземляющая гайка обеспечивает электрический контакт между рукавом и корпусом щита — проверьте её надежность после монтажа

Не используйте инструменты с острыми кромками — они повредят резиновый уплотнитель. Затягивайте гайки равномерно, избегая перекосов.

Безопасность и стандарты

Резьбовой крепежный элемент с наружной резьбой РКН-50 У2 IP54 соответствует требованиям п. 1.7.77 ПУЭ и п. 11 ГОСТ Р МЭК 61386.23-2015. Обеспечивает обязательное заземление металлического рукава через корпус и заземляющую гайку, снижая риск поражения током при повреждении изоляции проводов внутри рукава.

Преимущества

• Один элемент решает три задачи: крепление, герметизация и заземление
• Оцинкованная поверхность и резина МБС обеспечивают длительный срок службы даже в условиях повышенной влажности
• Плоская форма (0 мм по толщине) позволяет монтировать в местах с малым свободным пространством
• Неразъемная конструкция исключает случайное ослабление соединения при вибрации
• Совместимость с широким спектром популярных типов металлорукавов

Ограничения применения

• Не предназначена для открытых площадок или помещений с постоянным воздействием дождя, снега или прямого полива — IP54 не гарантирует защиту от струй воды
• Не подходит для высокотемпературных сред выше +45°C — резина МБС теряет эластичность
• Не рекомендуется использовать с неметаллическими (пластиковыми) корпусами — заземление будет невозможно
• Не допускается многократная сборка/разборка — конструкция неразъемная, попытки демонтажа повредят уплотнение

Примеры использования

• Подключение металлорукава ШЭМ-50 к входному щиту управления станком
• Ввод силового кабеля в распределительный шкаф на производстве
• Соединение рукава с корпусом автоматического выключателя в цехе
• Монтаж вентиляционных каналов с кабельными трассами в холодильных камерах

Практические советы

• Перед монтажом проверьте, что резьба в щите действительно G2 — другие типы (M20, NPT) не подходят
• Если резьба в щите слабая или поврежденная — замените ее или используйте переходник
• При работе в условиях запыленности — перед установкой протрите резьбу и уплотнитель от грязи
• Для удобства монтажа в труднодоступных местах используйте удлиненные ключи — головка гайки имеет стандартный размер
• Резьбовой крепежный элемент с наружной резьбой РКН-50 У2 IP54 от ЗЭТА Новосибирск (артикул zeta40416) — оптимальный выбор для серийного производства и ремонта существующих систем
