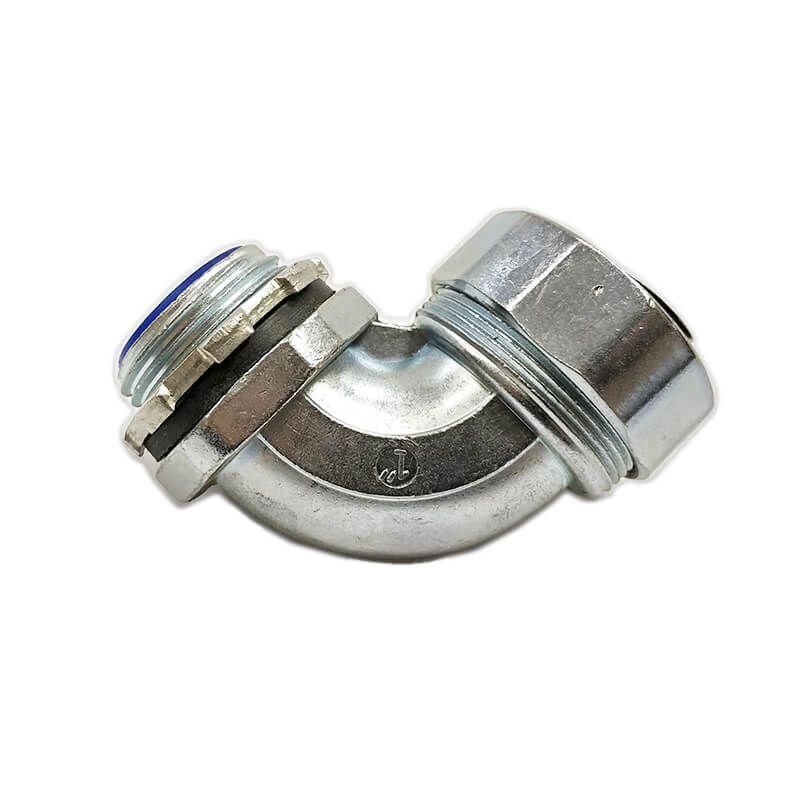

Поворотный резьбовой крепежный элемент РКН-25 (90 угол) ГОФРОМАТИК - zeta41212 ЗЭТА

Поворотный резьбовой крепежный элемент РКН-25 (90 градусов) с наружной резьбой от ЗЭТА Новосибирск обеспечивает надёжное и герметичное соединение металлорукава с электрооборудованием под углом 90°, особенно там, где доступ ограничен. Артикул zeta41212 подходит для монтажа в распределительных щитах, станках и других устройствах, требующих компактного вывода кабеля.

Назначение и область применения

Поворотный резьбовой крепежный элемент РКН-25 (90 градусов) с наружной резьбой используется для присоединения металлорукавов типов Р3Ц(Х), Р3ЦП, МРПИ, МРП, ШЭМ к корпусам электрооборудования - например, щитам управления, станкам, автоматике. Угол 90° позволяет легко вывести кабель перпендикулярно к поверхности, когда прямой выход невозможен из-за тесноты или расположения оборудования.

Технические характеристики

• Тип резьбы: трубная цилиндрическая (G), номинальный диаметр 25 мм (1 дюйм)
• Конструктивное исполнение: угол 90°, цельный корпус
• Материал корпуса: сплав цинковый с оцинкованным покрытием
• Материал уплотнения: резина МБС (маслобензостойкая)
• Общая длина: 33 мм
• Степень защиты IP54: защита от пыли и брызг воды с любого направления
• Температурный диапазон: от –40 C до +45 C
• Климатическое исполнение: У2 (для умеренного климата, закрытые помещения)
• Количество входов: один (для одного металлорукава)
• Длина резьбы: 0 мм - резьба полностью наружная, предназначена для вворачивания в отверстие оборудования

Совместимость и монтаж

Поворотный резьбовой крепежный элемент РКН-25 (90 градусов) с наружной резьбой совместим с металлорукавами, имеющими внутренний диаметр, соответствующий 25 мм. Для установки:

• Вкрутите изделие в подготовленное резьбовое отверстие на корпусе оборудования (например, щита) - резьба G 1" обеспечивает стандартизированное соединение;
• Вставьте металлорукав в противоположный конец элемента и зажмите его с помощью гайки и уплотнительного кольца (не входят в комплект - используются стандартные комплектующие);
• Убедитесь, что резьба на оборудовании имеет ту же форму - цилиндрическая (G), а не коническая (R).

Поддерживается использование с защитными трубами - элемент можно использовать как переходник между рукавом и жесткой трубой через резьбовое соединение.

Безопасность и стандарты

Степень защиты IP54 гарантирует работу в условиях повышенной запылённости и возможных брызг воды - подходит для цехов, складов, производственных участков. Температурный режим –40…+45 C допускает применение в неотапливаемых помещениях зимой. Соответствует требованиям ГОСТ Р 50030.5.2 и IEC 60947-5-1 для крепежных элементов в системах электромонтажа.

Преимущества

• Угол 90° снижает нагрузку на металлорукав и предотвращает его перегиб при сложном монтаже;
• Оцинкованная поверхность и цинковый сплав обеспечивают коррозионную стойкость в средних условиях;
• Резина МБС не трескается при низких температурах и не разрушается от масла и бензина;
• Цельная конструкция исключает возможность рассоединения деталей во время эксплуатации;
• Герметичность сохраняется даже при вибрациях благодаря плотному уплотнению.

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP54 не обеспечивает защиту от струй под давлением или длительного контакта с жидкостью;
• Не рекомендован для открытых площадок с высокой влажностью и осадками - требуется дополнительная защита;
• Не подходит для резьбовых отверстий с конической резьбой R - только для цилиндрической G;
• Длина резьбы равна 0 мм - нельзя использовать как удлинитель или переходник с внутренней резьбой.

Примеры использования

• Подключение металлорукава к корпусу частотного преобразователя в цехе с вибрацией;
• Вывод кабеля от датчика на станке, установленном вплотную к стене;
• Присоединение шланга к распределительному щиту в холодильной камере;
• Монтаж в системах автономного освещения на территории предприятия.

Практические советы

• Перед монтажом проверьте диаметр отверстия в оборудовании - он должен точно соответствовать резьбе G 1" (25 мм);
• Не используйте силовые инструменты при завинчивании - резьба цинкового сплава легко повредится; достаточно ручного усилия;
• При необходимости замены уплотнения - используйте аналогичную резину МБС, чтобы сохранить герметичность;
• Артикул zeta41212 совместим с продукцией ЗЭТА Новосибирск, ГОФРОМАТИК и ЗЭТАРУС - можно комбинировать с другими элементами одной серии;
• Если нужен более длинный выход - выбирайте модели с увеличенной длиной, а не удлиняйте этот элемент.
