Резьбовой крепежный элемент с наружной резьбой РКН-32 У2 IP54 | zeta40414 ГОФРОМАТИК ЗЭТА

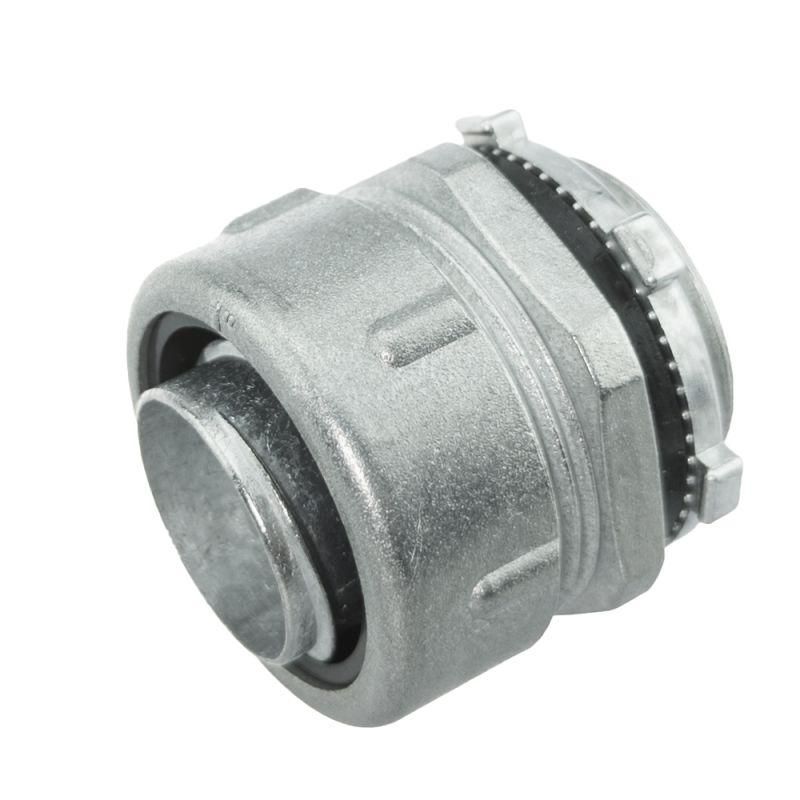

Резьбовой крепежный элемент с наружной резьбой РКН-32 У2 IP54 от ЗЭТА Новосибирск предназначен для герметичного и заземленного соединения металлорукава с электрическими щитами и шкафами. Этот элемент обеспечивает надежную фиксацию, защиту от пыли и влаги, а также сохраняет электрический контакт между проводящими частями системы.

Назначение и область применения

Резьбовой крепежный элемент с наружной резьбой РКН-32 У2 IP54 используется для подключения металлорукавов к металлическим корпусам электрооборудования — таким как распределительные щиты, шкафы управления, коробки и другие устройства. Он применяется в трубных системах электропроводки, где требуется одновременно механическая прочность, герметичность и заземление. Подходит для работы с металлорукавами типов: МРПИ, МПГ, ШЭМ, РЗ-Ц, РЗ-ЦХ, РЗ-ЦА и аналогичными.

Технические характеристики

• Диаметр: 32 мм — соответствует стандартному наружному диаметру металлорукава этого класса;
• Тип резьбы: трубная (газовая) — совместима с резьбовыми отверстиями в щитах и шкафах по ГОСТ 6357;
• Длина резьбы: 14,8 мм — достаточна для плотного зацепления с толстостенным корпусом;
• Степень защиты: IP54 — защита от пыли (не полностью, но ограничивает её проникновение) и брызг воды из любого направления;
• Материал корпуса: сплав цинковый — легкий, коррозионностойкий, подходит для внутренних и слегка влажных помещений;
• Покрытие: оцинкованное — дополнительно повышает долговечность в условиях повышенной влажности;
• Материал уплотнения: резина МБС — эластичная, устойчива к температурным перепадам и химически нейтральна;
• Температура эксплуатации: от –40 °C до +45 °C — работает в холодных и жарких помещениях, включая промзоны и наружные установки;
• Конструкция: цельная, прямолинейная — не требует сборки, легко вставляется в отверстие;
• Габариты: 49,3×49,3×0 мм — плоская форма позволяет монтировать в ограниченном пространстве;
• Количество входов: один — рассчитан на подключение одного металлорукава;
• Число заходов резьбы: один — стандартная однопроходная резьба для быстрого монтажа.

Совместимость и монтаж

Резьбовой крепежный элемент РКН-32 У2 IP54 совместим с любыми металлическими корпусами, имеющими резьбовое отверстие G1" (трубная резьба 1 дюйм). Для монтажа:

1. Проделайте в стенке щита отверстие диаметром 32 мм;
2. Вставьте элемент в отверстие снаружи — он фиксируется за счет резьбы внутри корпуса;
3. Наденьте оконцеватель и уплотнитель на металлорукав;
4. Навинтите накидную гайку и заземляющую гайку на резьбу элемента, затяните руками, затем доведите ключом до упора — не переусердствуйте, чтобы не деформировать уплотнение;
5. Проверьте герметичность и наличие электрического контакта между корпусом щита и металлорукавом.

Не используйте инструменты с высоким моментом — материал корпуса мягче стали, возможна порча резьбы.

Безопасность и стандарты

РКН-32 У2 IP54 соответствует требованиям п. 1.7.77 ПУЭ и п. 11 ГОСТ Р МЭК 61386.23-2015 — гарантирует надежный электрический контакт между металлорукавом и корпусом оборудования, что необходимо для безопасного заземления. Климатическое исполнение У2 допускает применение в закрытых помещениях с умеренным климатом, включая производственные hall’ы, склады и административные здания.

Преимущества

• Встроенное уплотнение из резины МБС исключает необходимость дополнительных прокладок;
• Цельная конструкция снижает риск потери деталей при монтаже;
• Оцинкованное покрытие продлевает срок службы в средах с повышенной влажностью;
• Плоская форма (0 мм толщины) позволяет монтировать в тесных местах без выступающих элементов;
• Автоматическая заземляющая функция через металлический контакт с корпусом щита — не нуждается в отдельном проводе.

Ограничения применения

• Не предназначена для постоянного погружения в воду — IP54 не обеспечивает защиту от струй под давлением или длительного воздействия жидкости;
• Не рекомендуется для открытых площадок с экстремальным климатом (например, сильные осадки, соляной воздух);
• Сплав цинковый менее прочен, чем сталь — не использовать там, где есть риск ударных нагрузок или механических повреждений;
• Подходит только для металлорукавов с наружным диаметром ~32 мм; не совместим с пластиковыми или гофрированными трубами меньшего/большего диаметра;
• Не поддерживает многократную сборку-разборку — после нескольких демонтажей уплотнение теряет эластичность.

Примеры использования

• Подключение металлорукава МПГ к корпусу распределительного щита в цехе;
• Ввод силового кабеля в автоматический шкаф управления на пищевом производстве;
• Соединение ШЭМ с корпусом станка в машиностроительном участке;
• Монтаж вентиляционного канала с кабелями в офисном здании с контролируемой влажностью.

Практические советы

• Перед монтажом проверьте резьбу в корпусе щита — она должна быть чистой, без заусенец и ржавчины;
• Если резьба слишком тугая, смажьте её немного силиконовой смазкой — не используйте масла!
• При использовании с толстостенными щитами (более 3 мм) убедитесь, что длина резьбы 14,8 мм достаточно для захвата — иначе соединение будет ненадежным;
• После монтажа проверьте сопротивление между металлорукавом и корпусом щита — оно должно быть меньше 0,1 Ом;
• Для замены уплотнения — используйте оригинальные запчасти от ЗЭТА Новосибирск, так как резина МБС имеет специфические свойства.
