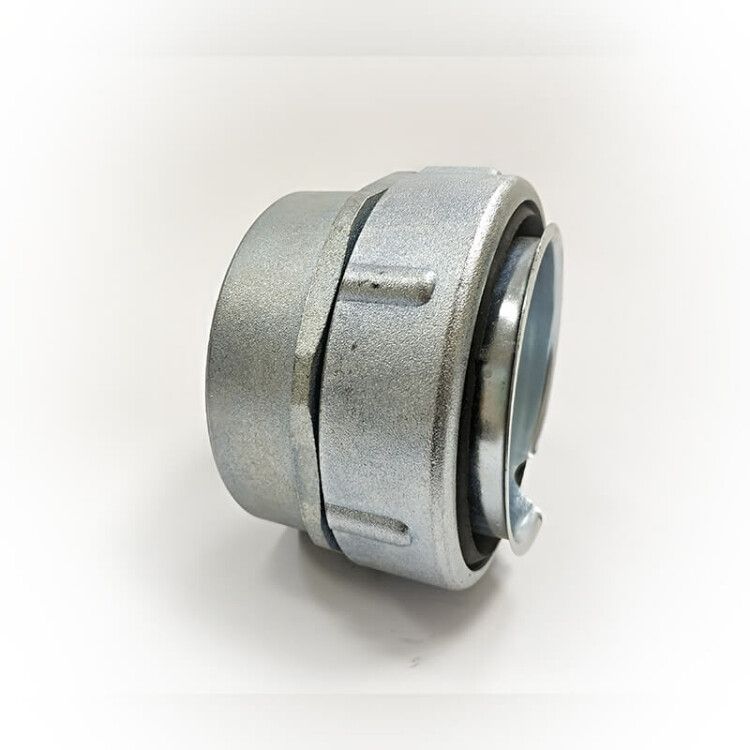

Резьбовой крепежный элемент с внутренней резьбой РКВ-75 У2 IP54 | zeta41317 ГОФРОМАТИК ЗЭТА

Резьбовой крепежный элемент с внутренней резьбой РКВ-75 У2 IP54 от ЗЭТАРУС - это надёжный переходник для соединения металлорукава или электромонтажного шланга с трубой электропроводки. Продукт обеспечивает герметичное и механически прочное соединение в условиях повышенной запылённости и перепадов температур, что делает его подходящим для промышленных объектов.

Назначение и область применения

Резьбовой крепежный элемент с внутренней резьбой РКВ-75 У2 IP54 используется для присоединения металлорукавов типов РЗЦХ, РЗЦП, МРПИ, а также электромонтажных шлангов ШЭМ к стальным трубам диаметром 3 дюйма. Он позволяет выполнить герметичный переход между гибким проводящим каналом и жёсткой трубной системой. Также применяется для стыковки двух участков металлорукава при использовании совместимых ответных элементов, например, МВ-М (РКН).

Технические характеристики

• Номинальный диаметр: 75 мм - соответствует внешнему диаметру металлорукава, который можно подключить.
• Тип резьбы: цилиндрическая трубная резьба G - стандартизированная резьба для трубных соединений, совместима с большинством европейских и российских трубных фитингов.
• Диаметр трубы: 3 дюйма (≈76,2 мм) - внутренний диаметр трубы, к которой крепится элемент.
• Степень защиты: IP54 - защищён от пыли (не полностью, но в достаточной степени для помещений) и брызг воды с любого направления.
• Климатическое исполнение: У2 - рассчитан на работу в помещениях с умеренным климатом, включая неотапливаемые здания, где температура опускается до -25 C.
• Диапазон рабочих температур: от -25 C до +100 C - подходит для сред с высокими тепловыми нагрузками, например, рядом с нагревательными установками.
• Материал корпуса: сплав цинковый - легкий, коррозионностойкий, хорошо поддаётся литью и механической обработке.
• Материал уплотнения: резина МБС - маслобензостойкая резина, сохраняет эластичность при контакте с нефтепродуктами и в широком температурном диапазоне.
• Покрытие: без покрытия - поверхность не окрашена, не требует дополнительной антикоррозийной обработки в сухих или умеренно влажных средах.

Совместимость и монтаж

Резьбовой крепежный элемент с внутренней резьбой РКВ-75 У2 IP54 имеет внутреннюю резьбу G, поэтому навинчивается на наружную резьбу трубы или фитинга. Для соединения с металлорукавом используется комплект: корпус, оконцеватель, уплотнитель и накидная гайка - все детали входят в состав изделия. Монтаж выполняется вручную: сначала одевается накидная гайка, затем уплотнитель и оконцеватель на конец рукава; после этого всё навинчивается на трубу. Ключ не требуется - достаточно усилия рук. Для стыковки двух металлорукавов используйте ответный элемент МВ-М (РКН) с наружной резьбой.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.5.2 и ГОСТ 18902, регламентирующим применение крепежных элементов в электроустановках. Степень защиты IP54 обеспечивает безопасную эксплуатацию в условиях возможного попадания пыли и капель воды, что снижает риск замыканий и повреждений внутри системы. Температурный диапазон (-25…+100 C) гарантирует работоспособность в большинстве промышленных условий, кроме экстремально холодных или термически нагруженных зон выше 100 C.

Преимущества

• Герметичное соединение благодаря уплотнителю из маслобензостойкой резины МБС - предотвращает проникновение влаги и пыли в кабельную трассу.
• Легкий вес и простота сборки - не требуют специального инструмента, экономят время при монтаже.
• Высокая долговечность материала корпуса - сплав цинковый устойчив к коррозии даже в агрессивных средах.
• Поддержка стандартной трубной резьбы G - совместим с широким кругом существующих трубных систем.

Ограничения применения

• Не предназначено для постоянного погружения в воду - степень защиты IP54 не обеспечивает герметичность при длительном контакте с жидкостью.
• Не рекомендуется использовать в средах с температурой выше +100 C - уплотнитель и материал корпуса могут деформироваться.
• Не подходит для соединения с пластиковыми трубами - требует металлической основы с наружной резьбой G.
• Отсутствие защитного покрытия - в сильно агрессивных химических или солевых средах возможно ускоренное окисление; при необходимости - допускается самостоятельная антикоррозийная обработка.

Примеры использования

• Присоединение металлорукава РЗЦП к стальной трубе в распределительном щите на заводе.
• Переход от гибкого кабельного канала к жёсткой трубе в цехе с частыми мойками оборудования.
• Стыковка двух участков металлорукава МРПИ через ответный элемент МВ-М в системе автоматизации конвейера.
• Подключение электромонтажного шланга ШЭМ к трубе в подвале с колеблющейся температурой зимой.

Практические советы

• Перед монтажом проверьте, чтобы резьба на трубе была целой и не имела повреждений - повреждённая резьба нарушит герметичность.
• Убедитесь, что диаметр трубы точно соответствует 3 дюймам - отклонение более чем +-1 мм может вызвать протечки или трудности с затяжкой.
• При работе в условиях высокой влажности или сырости дополнительно смажьте резьбу тонким слоем силиконовой смазки - это продлит срок службы и облегчит демонтаж.
• Не перетягивайте накидную гайку - избыточное усилие может деформировать уплотнитель или повредить резьбу в корпусе.
• Для многократных разборок рекомендуется периодически осматривать состояние уплотнителя - при потере эластичности заменяйте его на новый.
