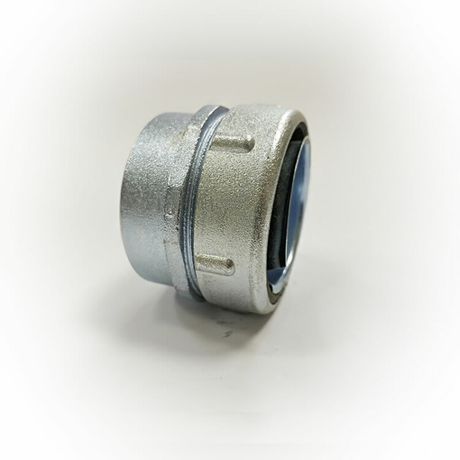

Резьбовой крепежный элемент с внутренней резьбой РКв-50 У2 IP54 | zeta41315 ГОФРОМАТИК ЗЭТА

Резьбовой крепежный элемент с внутренней резьбой РКв-50 У2 IP54 от ЗЭТА Новосибирск обеспечивает герметичное соединение металлорукава (Р3ЦП, МРПИ, ШЭМ) с трубой электропроводки диаметром 60 мм. Артикул zeta41315 - надёжное решение для промышленной электропроводки в условиях повышенной запылённости и перепадов температур.

Назначение и область применения

Резьбовой крепежный элемент с внутренней резьбой РКв-50 У2 IP54 используется для соединения металлорукава с жёсткой металлической трубой электропроводки. Подходит для установки на участках, где требуется герметизация ввода кабельных систем - например, в распределительных щитах, на станках, конвейерах, вентиляционных каналах и других объектах промышленной автоматизации.

Также РКв-50 применяется для стыковки двух отрезков металлорукава при использовании ответного элемента - муфты вводной МВ-М (РКН). Это позволяет собирать длинные трассы без потери степени защиты.

Технические характеристики

• Номинальный диаметр: 50 мм - соответствует внутреннему диаметру металлорукава Р3ЦП, МРПИ, ШЭМ;
• Диаметр трубы: 60,0 мм - требуемый внешний диаметр трубы для плотного соединения;
• Степень защиты: IP54 - защищает от пыли (не полностью, но в достаточной мере для большинства помещений) и брызг воды из любого направления;
• Климатическое исполнение: У2 - работает при температурах от -25 C до +60 C, подходит для неотапливаемых производственных площадок;
• Материал корпуса: сплав цинковый - легкий, коррозионностойкий, не требует дополнительной антикоррозийной обработки;
• Защитное покрытие: оцинкованное - усиливает долговечность в агрессивных средах;
• Материал уплотнения: резина МБС - эластична, устойчива к маслам, не высыхает при длительном использовании;
• Тип резьбы: цилиндрическая трубная G - совместима с трубами и фитингами по ГОСТ 6357.

Совместимость и монтаж

РКв-50 У2 IP54 монтируется просто: накидная гайка затягивается на трубе, а корпус с уплотнителем вставляется в металлорукав. После этого всё навинчивается друг на друга. Для герметичного соединения двух рукавов используйте муфту вводную МВ-М (РКН) - она должна иметь наружную резьбу, подходящую под внутреннюю резьбу РКв-50.

Не допускается использование с пластиковыми или неметаллическими трубами - они не обеспечивают необходимой механической прочности и герметичности при затяжке.

Безопасность и стандарты

Резьбовой крепежный элемент с внутренней резьбой РКв-50 У2 IP54 соответствует требованиям к электроустановкам в помещениях с повышенной опасностью поражения током. Степень защиты IP54 гарантирует безопасную работу в условиях возможного попадания пыли и влаги. Применение резины МБС исключает риск возгорания при нормальных режимах работы.

Преимущества

• Герметичность достигается за счёт комбинированного уплотнения - резина МБС и точная посадка на трубу 60 мм;
• Легко заменить повреждённый элемент без демонтажа всей трассы;
• Оцинкованная поверхность снижает потребность в обслуживании;
• Поддерживает стыковку нескольких секций металлорукава через МВ-М - удобно при модульной сборке;
• Не требует сварки, клея или специального инструмента - достаточно обычного ключа.

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP54 не обеспечивает защиту от струй под давлением или подводного использования;
• Не рекомендовано применение при температурах ниже -25 C и выше +60 C - материал уплотнения теряет эластичность;
• Не совместим с трубами диаметром менее 60 мм - будет проскальзывать и не обеспечит герметичность;
• Не использовать с алюминиевыми или медными трубами меньшей толщины стенки - риск деформации при затяжке.

Примеры использования

• Подключение металлорукава Р3ЦП к входному патрубку распределительного щита;
• Соединение отрезков ШЭМ между собой через МВ-М в зонах с высокой запылённостью (цеха по производству древесноволокнистых плит);
• Ввод кабелей в оборудование на открытых площадках - например, насосные станции, компрессоры;
• Обустройство проводки в холодильных камерах - учитывая диапазон температур от -25 C.

Практические советы

• Перед монтажом проверьте, что труба имеет точно 60 мм наружного диаметра - даже +-1 мм может нарушить герметичность;
• Не перетягивайте накидную гайку - это может повредить резьбу или деформировать уплотнитель;
• При работе в сырых местах перед установкой протрите резьбу и поверхность трубы от грязи и влаги;
• Для многократных сборок/разборок храните запасные уплотнители - резина МБС служит долго, но со временем стареет;
• Артикул zeta41315 совместим с продукцией ЗЭТА Новосибирск, ГОФРОМАТИК и ЗЭТАРУС - можно смешивать комплектующие одной серии.
