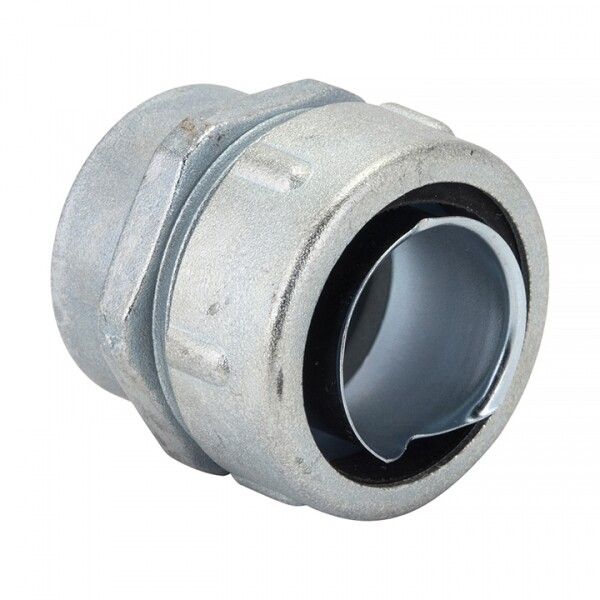

Резьбовой крепежный элемент с внутренней резьбой 12 IP54 EKF PROxima | cmhti-12

Резьбовой крепежный элемент с внутренней резьбой 12 IP54 от EKF (артикул cmhti-12) предназначен для герметичного вывода кабеля через стенку оборудования или щита с использованием металлического рукава. Элемент сочетает прочную фланцевую конструкцию и резьбовое соединение, обеспечивая надежную фиксацию и защиту от пыли и брызг воды.

Назначение и область применения

Резьбовой крепежный элемент с внутренней резьбой 12 IP54 используется для крепления металлорукавов к корпусам электрооборудования, распределительным щитам, станкам и другим устройствам, где требуется герметизация точки входа кабеля. Подходит для установки в местах, где есть риск попадания пыли и влаги, но нет постоянного контакта с водой. Применяется в промышленной автоматизации, на транспорте, в пищевой и химической отраслях.

Технические характеристики

• Диаметр: 12 мм - внутренний проход для металлорукава или кабельного ввода;
• Размер резьбы: M16×1.5 - внешняя резьба для вворачивания в отверстие корпуса; совместима с большинством стандартных резьбовых гнезд;
• Степень защиты: IP54 - защищён от пыли (не полностью, но в количестве, не нарушающем работу) и от брызг воды со всех сторон;
• Тип конструкции: фланец - позволяет закрепить элемент на поверхности с помощью болтов или саморезов, повышая устойчивость к механическим нагрузкам;
• Тип соединения: резьбовой - элемент ввинчивается в подготовленное отверстие, исключая необходимость сварки или клепки;
• Материал корпуса: прочее - указано как неуточнённый, вероятно, сталь или пластик с покрытием, совместимый с промышленными условиями;
• Исполнение: прямолинейное - кабельный ввод выполнен по прямой оси, без угловых переходов;
• Гарантия: 12 месяцев - соответствие заявленным параметрам подтверждено производителем.

Совместимость и монтаж

Резьбовой крепежный элемент с внутренней резьбой 12 IP54 совместим с металлорукавами диаметром до 12 мм. Для монтажа:

• Подготовьте отверстие в корпусе с резьбой M16×1.5 - можно использовать уже имеющееся или просверлить и нарезать самостоятельно;
• Вкрутите элемент до упора, используя ключ подходящего размера;
• Закрепите фланец на поверхности с помощью четырёх крепёжных отверстий - это предотвращает проворачивание при затяжке рукава;
• Установите металлорукав внутрь элемента и зажмите его с помощью контргайки или специального зажима (при необходимости).

Не рекомендуется применять с жесткими неметаллическими трубами - возможна деформация или повреждение уплотнений.

Безопасность и стандарты

Резьбовой крепежный элемент с внутренней резьбой 12 IP54 соответствует требованиям к степени защиты IP54, установленным ГОСТ 14254. Произведён в соответствии с технологическими нормами EKF PROxima, обеспечивающими долговечность в условиях повышенной запылённости и влажности. Напряжение и ток не регламентируются - элемент является лишь механическим компонентом, не проводником энергии.

Преимущества

• Фланцевая конструкция усиливает крепление и снижает риск вырывания при вибрации;
• Резьбовое соединение позволяет заменить элемент без демонтажа всего устройства;
• Высокая герметичность достигается за счёт плотного прилегания к металлорукаву и уплотнительных элементов внутри;
• Произведён в России - гарантирует доступность запчастей и соответствие локальным стандартам монтажа.

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP54 не обеспечивает защиту от струй или потока жидкости;
• Не подходит для кабелей с наружным диаметром более 12 мм - возможен перегрев или повреждение уплотнителей;
• Не рекомендован для использования в взрывоопасных средах - отсутствует сертификат взрывозащиты;
• Материал корпуса не уточнён - при работе с агрессивными химикатами проверьте совместимость с конкретной средой.

Примеры использования

• Ввод кабеля в шкаф управления станком с ЧПУ;
• Подключение металлорукава к корпусу насоса в цехе с частыми мойками;
• Прокладка сигнальных линий в системах автоматизации на заводе;
• Монтаж в распределительном щите на открытой площадке с риском попадания дождевых брызг.

Практические советы

• Перед установкой проверьте, чтобы резьба M16×1.5 в корпусе была чистой и не имела повреждений - иначе будет плохая герметизация;
• При использовании с длинными металлорукавами дополнительно фиксируйте их к конструкции, чтобы не нагружать этот элемент;
• Если нужна максимальная герметичность - используйте силиконовый герметик на резьбе перед вкручиванием, но не на внутреннем канале;
• Для удобства монтажа выбирайте модели с предварительно установленными уплотнительными кольцами - такие варианты встречаются в серии EKF PROxima;
• Артикул cmhti-12 - это один из базовых элементов в линейке EKF PROxima; при замене всегда сверяйтесь с этим номером, так как аналоги могут отличаться по глубине резьбы или толщине фланца.
