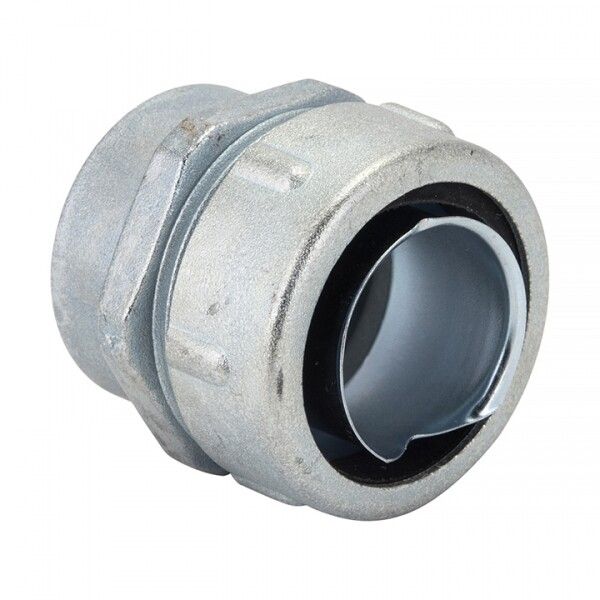

Резьбовой крепежный элемент с внутренней резьбой 20 IP54 EKF PROxima | cmhti-20

Резьбовой крепежный элемент с внутренней резьбой 20 IP54 от EKF (артикул cmhti-20) предназначен для герметичного вывода кабеля через стенку оборудования или щита с использованием металлического рукава или трубы. Этот элемент сочетает прочную фланцевую конструкцию и резьбовое соединение, обеспечивая надежную фиксацию и защиту от пыли и брызг воды.

Назначение и область применения

Резьбовой крепежный элемент с внутренней резьбой 20 IP54 используется для прохода кабельных проводок через стенки распределительных щитов, станков, автоматических линий и другого промышленного оборудования. Он позволяет закрепить металлорукав или трубу с наружной резьбой M20×1,5 и одновременно обеспечить герметизацию входного отверстия. Подходит для установки внутри помещений и в условиях повышенной запыленности, где требуется защита от пыли и случайных брызг воды.

Технические характеристики

• Диаметр: 20 мм - соответствует внешнему диаметру стандартного металлорукава или трубы
• Размер резьбы: M20×1,5 - внутренняя метрическая резьба для соединения с наружной резьбой металлорукава
• Степень защиты: IP54 - защищён от пыли (не полностью, но в количестве, не нарушающем работу) и от брызг воды со всех направлений
• Тип конструкции: фланец - позволяет закрепить элемент болтами к плоской поверхности
• Тип соединения: резьбовой - элемент вворачивается в подготовленное отверстие с наружной резьбой
• Материал корпуса: не указан конкретно, но согласно серии PROxima - вероятно, термопластик или композит с улучшенными механическими свойствами
• Исполнение: прямолинейное - элемент выведен прямо, без угловых поворотов
• Гарантийный срок: 12 месяцев

Совместимость и монтаж

Резьбовой крепежный элемент с внутренней резьбой 20 IP54 совместим с любым металлорукавом или гибкой трубой с наружной резьбой M20×1,5. Для монтажа:

• Подготовьте отверстие в стенке щита или корпуса с наружной резьбой M20×1,5
• Закрутите элемент до упора, используя ключ или гаечный ключ
• Убедитесь, что фланец плотно прилегает к поверхности - при необходимости используйте прокладку
• Вставьте металлорукав в резьбу и затяните зажимную гайку (если она предусмотрена в рукаве)

Не применяйте силовые методы - перекос или перегрузка резьбы может повредить элемент. Учитывайте посадочный диаметр 20 мм при выборе трубы или рукава.

Безопасность и стандарты

Резьбовой крепежный элемент с внутренней резьбой 20 IP54 соответствует требованиям к степени защиты IP54, установленным ГОСТ 14254. Продукция сертифицирована в рамках системы качества EKF PROxima. Материалы не поддерживают горение и не выделяют токсичных веществ при нормальных условиях эксплуатации.

Преимущества

• Фланцевый монтаж обеспечивает жесткую фиксацию и предотвращает проворачивание при нагрузках
• Высокая герметизация снижает риск попадания пыли и влаги внутрь электрооборудования
• Резьбовая система исключает необходимость сварки или клепки - монтаж выполняется инструментом
• Произведено в России - гарантия стабильного качества и доступность запчастей

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP54 не обеспечивает защиту от струй или потока жидкости
• Не рекомендуется использовать в средах с агрессивными химическими веществами - материал корпуса не рассчитан на кислоты, щелочи или растворители
• Не подходит для кабелей с внешним диаметром более 20 мм - возможна деформация уплотнения
• Не следует применять в условиях частых вибраций без дополнительной фиксации - возможно ослабление резьбы

Примеры использования

• Ввод кабеля в шкаф управления станком с помощью металлорукава
• Прокладка сигнальных линий в цехах с высокой запыленностью (например, деревообработка, пищевое производство)
• Подключение датчиков и исполнительных механизмов к щитам на открытых площадках
• Монтаж в системах автоматизации с требованием быстрой замены кабелей

Практические советы

• Перед установкой проверьте резьбу на металлорукаве - она должна точно соответствовать M20×1,5
• При монтаже в металлические щиты используйте шайбы для равномерного распределения нагрузки
• Если требуется большая герметичность - дополняйте элемент силиконовым уплотнителем
• Не используйте этот элемент вместо сальника с зажимом - он не фиксирует кабель, только рукав
• При заказе нескольких единиц - выбирайте партию одного производства для одинаковой точности резьбы
