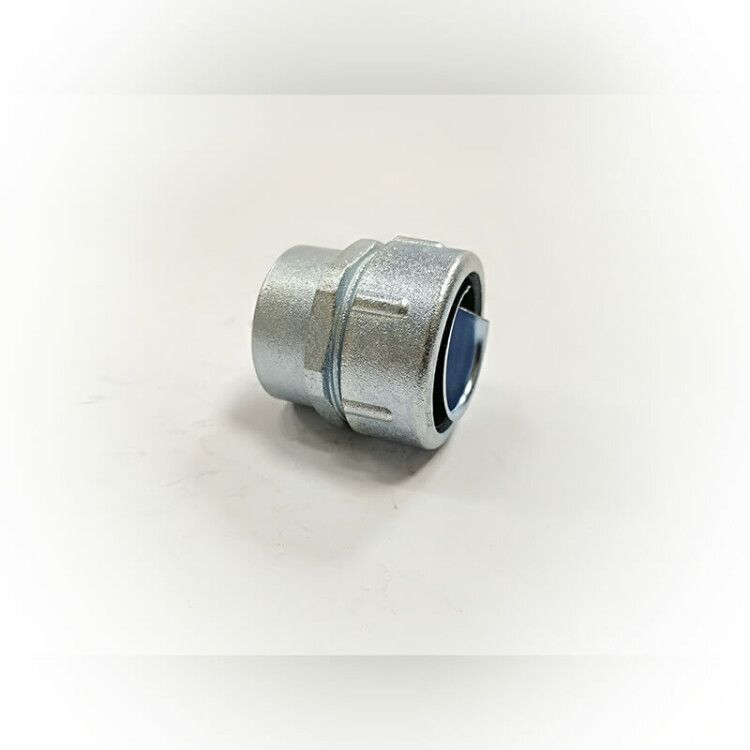

Резьбовой крепежный элемент с внутренней резьбой РКв-20 У2 IP54 | zeta41311 ГОФРОМАТИК ЗЭТА

Резьбовой крепежный элемент с внутренней резьбой РКВ-20 У2 IP54 от ЗЭТА Новосибирск - это герметичный переходник для надёжного соединения металлорукава (Р3ЦП, МРПИ, ШЭМ) с трубой электропроводки диаметром 26,8 мм. Продукт обеспечивает защиту от пыли и брызг воды, подходит для промышленной автоматизации и электромонтажа в условиях повышенной влажности.

Назначение и область применения

Резьбовой крепежный элемент с внутренней резьбой РКВ-20 У2 IP54 используется для соединения металлорукава с жесткой металлической трубой электропроводки. Он позволяет выполнить герметичный вход в распределительную коробку, щит, оборудование или другую точку фиксации. Также применяется для стыковки двух отрезков металлорукава при использовании ответного элемента - муфты вводной МВ-М (РКН).

Подходит для установки на объектах с высокими требованиями к защите проводки: заводские линии, конвейеры, насосные станции, системы вентиляции, участки с возможным попаданием влаги и пыли.

Технические характеристики

• Номинальный диаметр: 20 мм - соответствует внутреннему диаметру металлорукава Р3ЦП/МРПИ/ШЭМ
• Тип резьбы: цилиндрическая трубная G - совместима с трубами стандарта G 1" (наружный диаметр 26,8 мм)
• Степень защиты: IP54 - защита от пыли (не полностью, но достаточная для большинства помещений) и брызг воды со всех направлений
• Материал корпуса: сплав цинковый - легкий, коррозионностойкий, не требует дополнительной антикоррозийной обработки
• Защитное покрытие: оцинкованное - усиливает долговечность в агрессивных средах
• Материал уплотнения: резина МБС - эластичная, термостойкая, сохраняет герметичность при перепадах температур
• Климатическое исполнение: У2 - рассчитан на работу в закрытых помещениях с умеренным климатом, без конденсации
• Диапазон рабочих температур: от –25 до +100 C - выдерживает холодные зимние условия и нагрев от оборудования

Совместимость и монтаж

Резьбовой крепежный элемент с внутренней резьбой РКВ-20 У2 IP54 монтируется просто:

• На один конец навинчивается на трубу электропроводки с резьбой G 1” (диаметр 26,8 мм)
• На другой - одевается металлорукав Р3ЦП, МРПИ или ШЭМ, который зажимается накидной гайкой через уплотнитель
• Для соединения двух рукавов используйте пару таких элементов с муфтой МВ-М (РКН): один РКВ-20 ввинчивается в одну сторону муфты, второй - во вторую

Не требуется сварка или специальные инструменты - достаточно ключа на 30–32 мм для затяжки накидной гайки. Убедитесь, что металлорукав плотно вставлен до упора перед затяжкой.

Безопасность и стандарты

Резьбовой крепежный элемент с внутренней резьбой РКВ-20 У2 IP54 соответствует требованиям ГОСТ Р 50030.5.2 и ГОСТ 19433 для электроустановок в промышленных системах. Степень защиты IP54 обеспечивает безопасную эксплуатацию в помещениях с риском механических повреждений и воздействием влаги. Материалы сертифицированы на соответствие нормам пожарной безопасности.

Преимущества

• Герметичность благодаря резиновому уплотнителю МБС - предотвращает попадание влаги и пыли внутрь кабельного канала
• Легкий вес и простота сборки снижают время монтажа
• Оцинкованная поверхность увеличивает срок службы в сравнении с обычными стальными аналогами
• Совместимость с популярными типами металлорукава (Р3ЦП, МРПИ, ШЭМ) - универсальное решение
• Высокая термостойкость - работает рядом с горячими поверхностями и в холодных зонах

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP54 не гарантирует защиту от струй под давлением или длительного контакта с жидкостью
• Не рекомендуется использовать в открытых наружных сетях без дополнительной защиты от осадков и прямого солнца
• Сплав цинковый менее прочен, чем сталь; не применять там, где ожидаются ударные нагрузки или значительные механические усилия
• Работает только с трубами и рукавами, имеющими стандартную резьбу G 1"; несовместим с метрической резьбой M20x1.5

Примеры использования

• Подключение металлорукава к входному отверстию электрощита на заводе
• Соединение секций металлорукава в системе автоматического управления конвейером
• Ввод кабелей в насосную станцию через стену с помощью РКВ-20 и муфты МВ-М
• Монтаж вентиляционных каналов с кабельными трассами в пищевых цехах

Практические советы

• Перед монтажом проверьте, чтобы резьба на трубе была целой и без заусенцев - иначе уплотнение будет нарушено
• Не переусердствуйте при затяжке накидной гайки - перетяжка деформирует уплотнитель и снижает герметичность
• Для частых демонтажей используйте смазку на основе силикона на резьбе - продлит срок службы и облегчит разборку
• Если нужна более высокая степень защиты (например, IP67), выбирайте другие модели - РКВ-20 У2 IP54 не заменяет герметичные вводы для внешних условий
• Артикул zeta41311 - это тот же самый РКВ-20 У2 IP54, что и в каталогах ЗЭТА Новосибирск, ГОФРОМАТИК и ЗЭТАРУС - все три бренда выпускают идентичные изделия
