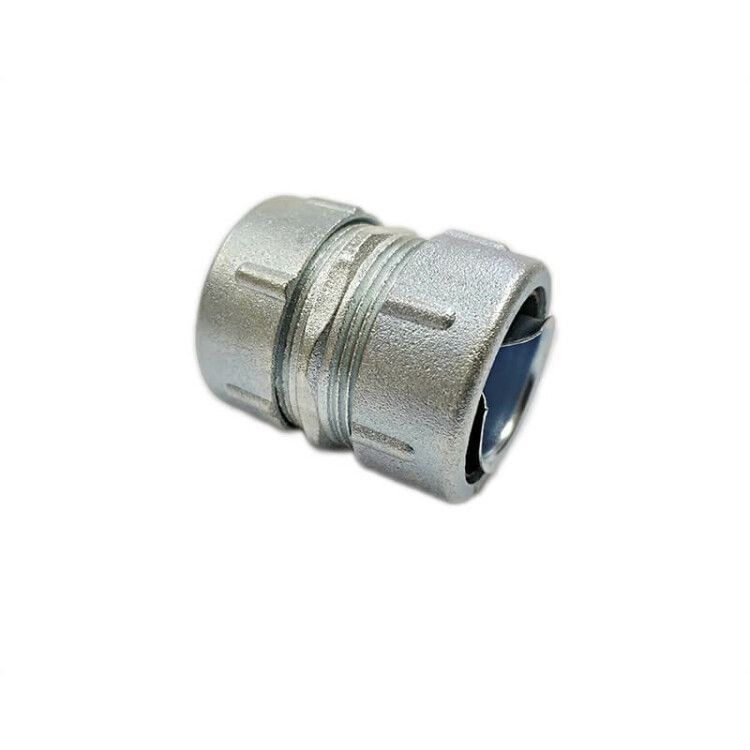

Муфта соединительная для металлорукава МСМ-20 | zeta40811 ГОФРОМАТИК ЗЭТА

Муфта соединительная для металлорукава МСМ-20 У2 от ЗЭТА Новосибирск обеспечивает надёжное и герметичное соединение отрезков металлорукава с наружным диаметром 20 мм. Продукт предназначен для прокладки кабельных трасс в условиях повышенной влажности, пыли и перепадов температур - например, на заводах, в производственных зонах и на открытых площадках.

Назначение и область применения

Муфта соединительная для металлорукава МСМ-20 У2 используется исключительно для стыковки двух отрезков металлорукава - как обычного, так и с ПВХ-оболочкой (Р3ЦП, МРПИ, МРП). Она позволяет сохранить целостность защитной оболочки кабеля при переходе между участками трассы. Подходит для внутренней и наружной установки, где требуется защита от механических повреждений и воздействия окружающей среды.

Технические характеристики

• Номинальный диаметр: 20 мм - соответствует внешнему диаметру металлорукава, который можно соединить;
• Тип изделия: муфта соединительная вставного типа - монтируется на конец рукава без необходимости его резки или доработки;
• Исполнение: У2 - рассчитана на работу в умеренном климате с возможностью эксплуатации при колебаниях температуры;
• Диапазон рабочих температур: от -25 C до +60 C - выдерживает зимние условия и нагрев от оборудования;
• Степень защиты: IP54 - защищена от пыли (не полностью, но в достаточной степени для большинства производственных условий) и брызг воды из любого направления;
• Материал корпуса: сплав цинковый с горячим цинкованием - устойчив к коррозии, долговечен в агрессивной среде;
• Материал уплотнения: резина МБС - эластична, устойчива к старению, не теряет герметичность при температурных изменениях.

Совместимость и монтаж

Муфта соединительная для металлорукава МСМ-20 У2 совместима с любыми металлорукавами наружным диаметром около 20 мм, в том числе с типами Р3ЦП, МРПИ, МРП. Комплектация включает всё необходимое для сборки:

• Две накидные гайки - фиксируют рукав на корпусе;
• Два оконцевателя - обеспечивают плотную посадку на металлическую оплетку;
• Два уплотнителя - предотвращают попадание пыли и влаги в соединение;
• Основной корпус - центральный элемент, соединяющий два конца рукава.

Монтаж выполняется вручную: надевается оконцеватель и уплотнитель на конец металлорукава, затем вставляется в корпус муфты и затягивается накидной гайкой. Повторяется операция с вторым концом. Инструмент не нужен - достаточно усилия рук.

Безопасность и стандарты

Муфта соединительная для металлорукава МСМ-20 У2 соответствует требованиям по защите IP54, что делает её безопасной для использования в помещениях с высокой влажностью, на производствах с риском брызг воды и пылевой нагрузкой. Горячее цинкование увеличивает срок службы и снижает вероятность электрохимической коррозии. Соответствие нормам безопасности подтверждается сертификатами производителя ЗЭТА Новосибирск.

Преимущества

• Не требует сварки, пайки или специальных инструментов - монтаж быстрый и доступен даже неспециалисту;
• Двойное уплотнение каждого конца - минимизирует риск проникновения влаги и пыли;
• Высокая механическая прочность корпуса - выдерживает нагрузки при прокладке трасс;
• Устойчивость к коррозии благодаря цинковому покрытию - продлевает срок службы в сравнении с аналогами без защиты;
• Подходит для многократной сборки/разборки без потери герметичности.

Ограничения применения

• Не предназначена для соединения металлорукавов диаметром больше или меньше 20 мм - использование с другими размерами нарушит герметичность;
• Не рекомендуется для постоянного погружения в воду - степень защиты IP54 не обеспечивает герметичность при длительном контакте с жидкостью;
• Не подходит для экстремально холодных регионов ниже -25 C - материал уплотнения становится хрупким;
• Не следует применять в местах с частыми ударными нагрузками - возможно деформирование корпуса.

Примеры использования

• Соединение участков металлорукава на конвейерной линии в пищевой промышленности;
• Переход между закрытыми и открытыми участками кабельной трассы на производстве;
• Прокладка силовых кабелей в цехах с высокой запылённостью - например, деревообработка, металлургия;
• Обустройство временных или мобильных систем питания на стройплощадках.

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр металлорукава точно соответствовал 20 мм - иначе уплотнители не будут работать эффективно;
• Не перетягивайте накидные гайки - это может повредить резьбу или деформировать уплотнители;
• При использовании в сырых условиях периодически осматривайте соединение на предмет просачивания влаги - особенно после длительных дождей или мойки оборудования;
• Если планируете замену части трассы - выбирайте ту же модель МСМ-20 У2 от одного производителя (например, ЗЭТА Новосибирск), чтобы гарантировать точное соответствие размеров и материалов;
• Артикул zeta40811 - единственный идентификатор для заказа запчастей; все комплектующие (уплотнители, гайки) продаются отдельно, но только в оригинальной комплектации.
