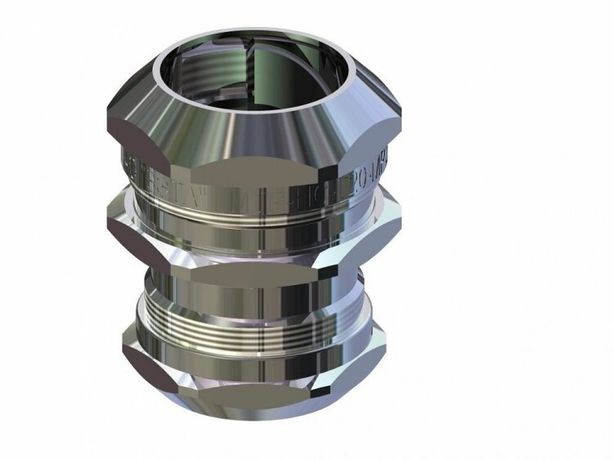

Муфта соединительная труба-металлорукав МТР-НС-Т20-МР20 IP67 нерж. сталь ГОФРОМАТИК zeta45557 ЗЭТА

Муфта соединительная труба-металлорукав МТР-НС-Т20-МР20 IP67 нержавеющая сталь - это надёжное соединение между металлической трубой и металлорукавом, предназначенное для работы в агрессивных средах и условиях высокой влажности. Бренд ЗЭТАРУС выпускает эту муфту из нержавеющей стали 316 V4A с IP67, что делает её подходящей для промышленного оборудования, особенно там, где важны долговечность и химическая стойкость.

Назначение и область применения

Муфта МТР-НС-Т20-МР20 IP67 нержавеющая сталь используется для герметичного соединения жесткой трубы с гибким металлорукавом. Применяется в системах, где требуется защита проводов и кабелей от механических повреждений, влаги, химических веществ и пыли. Подходит для установки на станках, конвейерах, насосных станциях, в пищевой, химической и судостроительной промышленности. Особенно эффективна в средах с постоянным контактом с солёной водой, маслом, кислотами, щелочами и моющими средствами.

Технические характеристики

• Материал корпуса: нержавеющая сталь 316 V4A - высокая коррозионная стойкость, даже в морской среде;
• Диаметр и условный проход: 20 мм - совпадают, обеспечивают одинаковый проход для трубы и рукава;
• Степень защиты: IP67 - полная защита от пыли и временного погружения в воду до 1 метра на 30 минут;
• Тип исполнения: резьбовой - позволяет закручивать на трубу с внешней резьбой;
• Уплотнение: силикон - эластичный, термостойкий, безопасен для пищевых и медицинских применений;
• Диапазон температур: от -60 C до +150 C - работает в экстремальных климатических условиях;
• Климатическое исполнение: В1/ОМ1 - рассчитана на работу в помещениях с нормальной влажностью и в открытых зонах;
• Поверхность: полированная - снижает риск накопления загрязнений, упрощает очистку;
• Состав: без галогенов - соответствует требованиям пожаробезопасности и экологическим нормам;
• Цвет: серый - естественный цвет нержавеющей стали после полировки;
• Покрытие: отсутствует - материал сам по себе защищён от коррозии, дополнительное покрытие не требуется.

Совместимость и монтаж

Муфта МТР-НС-Т20-МР20 IP67 нержавеющая сталь имеет внутреннюю резьбу - она накручивается на трубу с наружной резьбой того же диаметра (G½" или аналогичную). Для соединения с металлорукавом используются входящие в комплект элементы: оконцеватель, уплотнитель рукава и накидная гайка. Цанговый зажим плотно фиксирует металлорукав, предотвращая выдергивание. Установка требует лишь обычного ключа - никаких специальных инструментов не нужно. Обратите внимание: труба должна иметь точный наружный диаметр 20 мм и соответствующую резьбу. Не используйте с пластиковыми или алюминиевыми трубами - они не выдержат механическую нагрузку при затяжке.

Безопасность и стандарты

Муфта соответствует требованиям по безопасности в электроустановках и промышленной автоматизации. Отсутствие галогенов в составе материалов исключает выделение токсичных газов при нагреве или возгорании. Сертифицирована для работы в зонах с повышенными требованиями к чистоте - например, в пищевой промышленности и фармацевтике. Конструкция не содержит свинца и других запрещённых веществ согласно RoHS.

Преимущества

• Высокая устойчивость к агрессивным средам - не ржавеет, не разрушается под действием кислот, щелочей, солей и фреонов;
• Герметичность благодаря силиконовому уплотнению и цанговому зажиму - гарантирует сохранение IP67 даже при длительной эксплуатации;
• Широкий температурный диапазон - можно использовать в холодильных камерах и рядом с горячими поверхностями;
• Легкая очистка - полированная поверхность не задерживает грязь, легко моется;
• Долговечность - нержавеющая сталь 316 V4A служит десятилетиями даже в морском климате.

Ограничения применения

Не применяйте муфту МТР-НС-Т20-МР20 IP67 нержавеющая сталь в условиях постоянного давления выше атмосферного - она не предназначена для герметизации под давлением жидкости или газа. Также не рекомендовано использование в местах с частыми вибрациями или ударными нагрузками - хотя конструкция прочная, цанговый зажим может ослабнуть при постоянной динамической нагрузке. Не допускается применение с трубами меньшего диаметра - несмотря на то, что проход 20 мм, резьба не адаптирована к другим размерам.

Примеры использования

• Подключение кабельного ввода к трубе на морском судне - устойчивость к солёному туману и брызгам;
• Соединение в линии мойки оборудования в пищевом производстве - легко моется, не впитывает загрязнения;
• Ввод кабеля в технологический шкаф на химическом заводе - защита от паров кислот и щелочей;
• Фиксация металлорукава на промышленном конвейере с высокой температурой - выдерживает +150 C.

Практические советы

• Перед монтажом проверьте резьбу трубы - она должна быть целой, без забитых резцов и следов коррозии;
• Не перетягивайте накидную гайку - достаточно усилия, чтобы уплотнитель слегка деформировался; избыток момента может повредить силикон;
• Если труба уже была использована ранее - удалите старый уплотнитель и очистите резьбу перед установкой новой муфты;
• Для систем с частым обслуживанием выбирайте именно этот вариант - он многократно разборный без потери герметичности;
• При работе в условиях низких температур (-40 C и ниже) убедитесь, что силикон не стал хрупким - при необходимости замените на резину МБС (по запросу).
