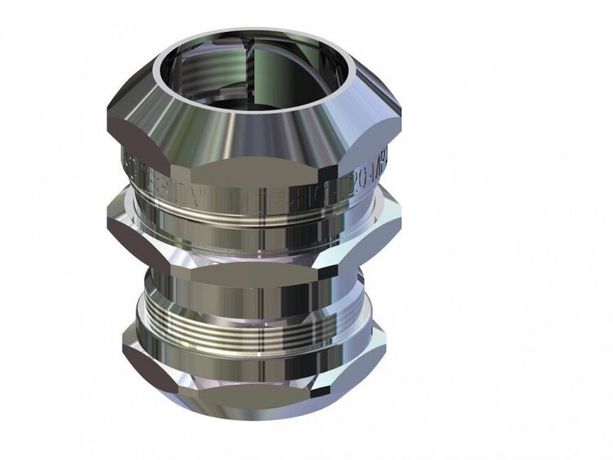

Муфта соединительная труба-металлорукав МТР-ЛС-Т20-МР20 IP67 латунь ГОФРОМАТИК zeta45555 ЗЭТА

Муфта соединительная труба-металлорукав МТР-ЛС-Т20-МР20 IP67 латунь от ЗЭТА Новосибирск предназначена для надёжного соединения металлической трубы с металлорукавом в условиях высокой запылённости, влаги и агрессивных сред. Благодаря латунному корпусу с никелированным покрытием и силиконовому уплотнению, изделие выдерживает экстремальные температуры и сохраняет герметичность даже при длительной эксплуатации.

Назначение и область применения

Муфта МТР-ЛС-Т20-МР20 IP67 латунь используется для соединения жёсткой трубы с гибким металлорукавом. Применяется там, где требуется герметичный переход между стационарным и подвижным участком проводки - например, на станках, конвейерах, системах автоматизации, в пищевой, химической и судостроительной промышленности. Подходит для прокладки кабелей и шлангов в помещениях с повышенной влажностью, на открытых площадках и в агрессивных средах.

Технические характеристики

• Диаметр и условный проход: 20 мм - совпадает с типовыми размерами труб и металлорукавов этого класса
• Степень защиты: IP67 - полностью защищена от пыли и временного погружения в воду до 1 метра на 30 минут
• Материал корпуса: латунь никелированная - коррозионностойкая, прочная, не требует дополнительной защиты
• Покрытие: никелированное, полированное - снижает трение, улучшает внешний вид, устойчиво к механическим повреждениям
• Материал уплотнения: силикон - эластичный, долговечный, работает в широком диапазоне температур
• Диапазон рабочих температур: от -60 до +150 C - подходит для холодильных установок и нагревательных систем
• Климатическое исполнение: УХЛ1 - рассчитана на работу в умеренном и холодном климате, включая закрытые и открытые объекты
• Состав: без галогенов - безопасна при горении, соответствует требованиям пожарной безопасности
• Цвет: серый - визуально отличается от других элементов, упрощает идентификацию

Совместимость и монтаж

Муфта МТР-ЛС-Т20-МР20 IP67 латунь имеет резьбовое исполнение - одна сторона оснащена внутренней резьбой для присоединения к трубе, другая - для фиксации металлорукава через накидную гайку и оконцеватель. Конструкция двухкомпонентная: внутри установлены цанговый зажим, антифрикционное кольцо и два уплотнения - для трубы и для рукава. Для монтажа потребуется ключ на 22–24 мм для затяжки накидной гайки. Диаметр посадки трубы - 20 мм, что соответствует стандартным трубам ГОСТ 3262. Металлорукав должен иметь наружный диаметр, совместимый с оконцевателем муфты (обычно 18–22 мм).

Безопасность и стандарты

Муфта соответствует требованиям к герметичности IP67 и не содержит галогенов, что делает её безопасной при возгорании. Климатическое исполнение УХЛ1 гарантирует работоспособность в условиях России и стран СНГ. Латунь никелированная не выделяет токсичных веществ, допущена к применению в пищевых и медицинских производствах. Соответствие стандартам EN 60423 и IEC 60529 реализовано на уровне конструктивных решений.

Преимущества

• Высокая герметичность благодаря двойному уплотнению - силикон для трубы и уплотнитель для металлорукава
• Устойчивость к агрессивным средам: кислотам, щелочам, спиртам, фреонам, соляным растворам
• Не боится влаги и солёной воды - идеальна для морского оборудования и наружных установок
• Долгий срок службы: латунь не ржавеет, никель не отслаивается, силикон не теряет эластичность
• Простота сборки: все детали уже собраны, достаточно затянуть гайку

Ограничения применения

• Не предназначен для частого вращения или значительных вибраций - рекомендовано использование в малоподвижных соединениях
• Максимальная температура +150 C - нельзя использовать в паровых системах выше этого порога
• Не совместим с трубами большего диаметра - только 20 мм
• Не заменяет сварку или фланцевое соединение - применяется исключительно для перехода труба ↔ металлорукав

Примеры использования

• Подключение кабельного ввода к станку ЧПУ через металлорукав
• Соединение медной трубы с гофрированным рукавом в системе охлаждения холодильника
• Ввод силового кабеля в распределительный щит на причале - устойчивость к солёному туману
• Переход от жёсткой подводки к гибкому рукаву в химическом реакторе

Практические советы

• Проверьте внутренний диаметр вашей трубы - он должен точно соответствовать 20 мм, иначе будет протечка
• При монтаже металлорукава убедитесь, что оконцеватель плотно вошёл в муфту - слабая фиксация вызывает люфт
• Затягивайте накидную гайку равномерно, без перегруза - переусердствовать можно повредить силиконовое уплотнение
• Если нужна более жёсткая уплотнительная прокладка - можно заказать версию с резиной МБС (по запросу)
• Для обслуживания: при необходимости замены уплотнителей - доступны запчасти от ЗЭТА Новосибирск
