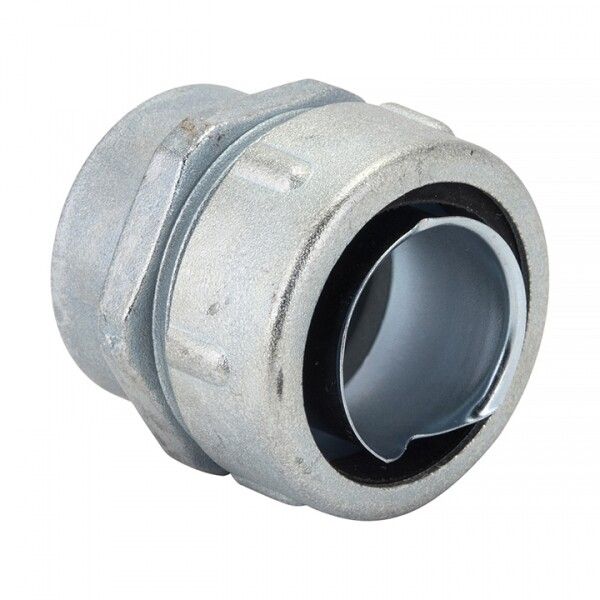

Резьбовой крепежный элемент с внутренней резьбой 25 IP54 EKF PROxima | cmhti-25

Резьбовой крепежный элемент с внутренней резьбой 25 IP54 от EKF серии PROxima - это компактный фланцевый элемент для герметичного вывода кабеля через стенку оборудования. Подходит для установки в щиты, корпуса и машины, где важна защита от пыли и брызг воды.

Назначение и область применения

Резьбовой крепежный элемент с внутренней резьбой 25 IP54 используется для прохода кабелей или металлорукавов через металлические или пластиковые стенки электрооборудования. Обеспечивает механическую фиксацию и герметизацию места выхода провода, предотвращая попадание пыли и влаги внутрь устройства. Применяется в промышленной автоматике, на станках, конвейерах, распределительных щитах и других объектах с повышенными требованиями к защите.

Технические характеристики

• Диаметр: 25 мм - внешний размер фланца, определяющий место установки
• Размер резьбы: M25×1.5 - внутренняя метрическая резьба для накручивания гайки или сальника
• Степень защиты: IP54 - защита от пыли (не полностью, но достаточная для большинства помещений) и от брызг воды со всех направлений
• Тип конструкции: фланец - позволяет закрепить элемент болтами на поверхности
• Тип соединения: резьбовой - элемент ввинчивается в отверстие корпуса или крепится через фланец
• Материал корпуса: прочее - указано как не уточнённый, вероятно, термопластик или композит, совместимый с промышленным использованием
• Исполнение: прямолинейное - кабель выходит перпендикулярно плоскости крепления
• Гарантия: 12 месяцев

Совместимость и монтаж

Резьбовой крепежный элемент с внутренней резьбой 25 IP54 совместим с кабелями и металлорукавами, имеющими наружный диаметр до 25 мм. Для монтажа требуется просверлить отверстие в корпусе точно по диаметру фланца (25 мм). Элемент вставляется в отверстие и фиксируется с помощью гайки, которая накручивается на внутреннюю резьбу M25×1.5. Уплотнение обеспечивается за счёт формы самого элемента и плотного прижатия к поверхности. Не требует специальных инструментов - достаточно ключа на 25–30 мм для затяжки.

Безопасность и стандарты

Резьбовой крепежный элемент с внутренней резьбой 25 IP54 соответствует требованиям к степени защиты IP54, что делает его безопасным для использования в помещениях с нормальной влажностью и возможным наличием пыли. Соответствие стандартам EN 60529 и ГОСТ 14254 подтверждается испытаниями производителя. Материалы не поддерживают горение и не выделяют токсичных веществ при нормальной эксплуатации.

Преимущества

• Удобство монтажа - не нужен сварной шов или сложная сборка
• Высокая герметизация благодаря точному соответствию резьбы и форме фланца
• Прочная фиксация - фланец равномерно распределяет нагрузку при затяжке
• Произведено в России - гарантия качества и доступность запчастей

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP54 не обеспечивает защиту от струй или потока жидкости
• Не рекомендован для открытых площадок без дополнительной защиты от осадков
• Подходит только для кабелей с наружным диаметром ≤25 мм; более крупные кабели потребуют другого размера
• Материал корпуса не указан явно - не следует использовать в агрессивных химических средах без проверки совместимости

Примеры использования

• Ввод кабеля питания в промышленный контроллер внутри щита управления
• Запитка датчиков на конвейере через стенку металлического корпуса
• Прокладка сигнальных линий в системах автоматизации с частой мойкой зон обслуживания
• Монтаж в бытовые и коммерческие шкафы, где есть риск попадания пыли или влаги

Практические советы

• Перед установкой проверьте диаметр отверстия в корпусе - он должен быть 25 мм, иначе фланец не будет плотно прилегать
• При использовании с металлорукавом убедитесь, что его наружный диаметр меньше 25 мм - иначе резьба не сможет его зажать
• Затягивайте гайку рукой до упора, затем ещё на четверть оборота - переусиливать нельзя, чтобы не повредить резьбу
• Для длительной работы в условиях вибраций используйте контргайку или антивибрационную прокладку
• EKF PROxima cmhti-25 можно заменить аналогами с такой же резьбой M25×1.5 и IP54 - главное - соблюсти посадочные размеры
