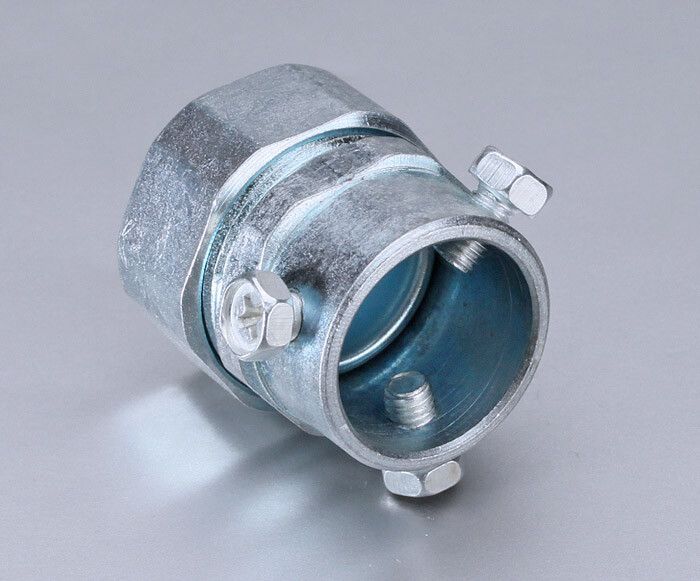

Муфта соединительная СТМ(В)-20(3/4") | 63604 Fortisflex КВТ

Муфта соединительная СТМ(В) 20 (3/4 дюйма) от Fortisflex и КВТ предназначена для надёжного соединения металлорукава с металлической трубой в условиях промышленной среды. Изделие выполнено из цинкового сплава с оцинкованным покрытием, обеспечивает степень защиты IP40 и рассчитано на широкий диапазон температур.

Назначение и область применения

Муфта соединительная СТМ(В) 20 (3/4 дюйма) используется для перехода между гибким металлорукавом и жёсткой трубой. Применяется в системах проводки кабелей на производствах, где требуется механическая защита и герметичность соединений. Подходит для установки на станках, конвейерах, распределительных щитах и других объектах промышленной автоматизации.

Технические характеристики

• Номинальный диаметр: 20 мм
• Общая длина: 26 мм
• Тип резьбы: наружная, соответствует 3/4 дюйма
• Тип соединения: резьбовое, неразъёмное
• Материал корпуса: цинковый сплав
• Покрытие: оцинкованное
• Степень защиты: IP40 (защита от твердых частиц размером более 1 мм, не защищена от воды)
• Диапазон рабочих температур: от -60 °C до +120 °C
• Форма: прямолинейная
• Цвет: стальной

Совместимость и монтаж

Муфта соединительная СТМ(В) 20 (3/4 дюйма) совместима с следующими типами металлорукавов:

• МРПИнг NORD
• МРПИнг(INOX)
• МР(INOX)
• Р3-ЦПнг-LS
• Р3-ЦПнг-LS с протяжкой
• Р3-ЦПнг-LS с протяжкой (20м)
• Р3-ЦХ

Установка выполняется путём накручивания муфты на наружную резьбу трубы. Соединение с металлорукавом осуществляется через резьбовой сальник, который уже установлен в комплекте. Для плотного соединения рекомендуется использовать уплотнительную ленту или пасту на резьбе трубы. Диаметр посадки — 20 мм, проверьте соответствие внутреннего диаметра рукава перед монтажом.

Безопасность и стандарты

Степень защиты IP40 предотвращает попадание крупных твёрдых предметов, но не обеспечивает защиту от брызг, пыли или влаги. Устройство не предназначено для использования во влажных помещениях, на улице или в зонах с высокой запылённостью. Температурный диапазон позволяет применять изделие в холодильных камерах и нагреваемых участках, однако длительная работа выше +80 °C требует контроля термической нагрузки.

Преимущества

• Высокая прочность корпуса благодаря цинковому сплаву
• Оцинкованное покрытие повышает коррозионную стойкость в сухих и умеренно агрессивных средах
• Неразъёмная конструкция исключает случайное раскручивание при вибрации
• Компактная длина (26 мм) удобна для установки в ограниченном пространстве
• Широкий температурный диапазон обеспечивает работу в экстремальных условиях

Ограничения применения

• Не применяется в местах с постоянным контактом с водой, маслом или химикатами — IP40 недостаточен для таких условий
• Не предназначен для использования в взрывоопасных зонах
• Не совместим с пластиковыми или неметаллическими трубами — требует наличия металлической резьбы
• Оцинкованное покрытие со временем может выгореть при воздействии агрессивных паров (например, в химпроизводствах)

Примеры использования

• Подключение металлорукава к входному патрубку электродвигателя на конвейере
• Переход от стальной трубы к гибкому кабельному каналу в цехе по переработке пищевых продуктов
• Заводская сборка оборудования с использованием кабельных трасс типа Р3-ЦПнг-LS
• Монтаж системы управления в холодильной камере при температуре ниже -50 °C

Практические советы

• Перед монтажом проверьте, что резьба трубы имеет шаг и диаметр, соответствующие 3/4 дюйма — не все трубы имеют метрическую резьбу
• При работе в условиях вибрации используйте фиксирующие контргайки или клей для резьбы
• Не затягивайте слишком сильно — цинковый сплав мягче стали, есть риск срезания резьбы
• Для долговечности в агрессивной среде рекомендуется дополнительно смазывать резьбу антикоррозийной пастой
• Артикул 63604 — единственный номер для заказа этой модели; другие аналоги от Fortisflex и КВТ не подходят по габаритам
