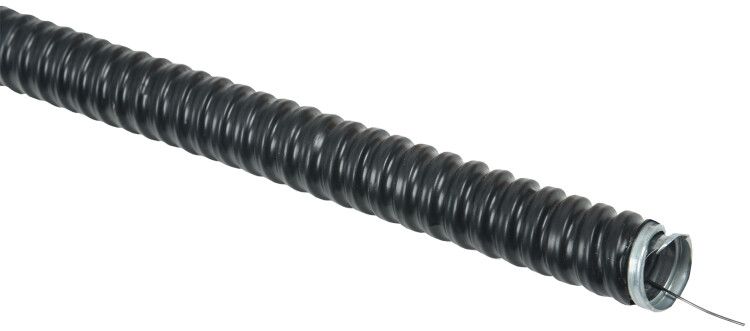

Металлорукав МПГнг-LS-20 ELASTA 20 мм, 50 м с зондом IEK (ИЭК) CMP27-020-K02-050

Металлорукав IEK (ИЭК) МПГнг-LS-20 d20 с зондом и протяжкой (50м) - это гибкая металлическая защита для кабелей и проводов, рассчитанная на работу в условиях с высокими требованиями к пожарной безопасности. Благодаря оцинкованной стали и специальной ПВХ-изоляции, он подходит для прокладки в местах с риском возгорания, где важна минимальная дымообразование и отсутствие выделения токсичных газов.

Назначение и область применения

Металлорукав IEK (ИЭК) МПГнг-LS-20 d20 используется для защиты силовых и контрольных кабелей от механических повреждений, влаги и воздействия окружающей среды. Его основное применение - места с особыми требованиями к пожарной безопасности: атомные и тепловые электростанции, метро, высотные здания, суда, химические производства, складские комплексы и другие объекты, где запрещено использование материалов, способных поддерживать горение.

Технические характеристики

• Номинальный диаметр: 20 мм - внутренний проход для кабелей, соответствует стандартному посадочному размеру для большинства силовых и сигнальных жил.
• Материал корпуса: стальная оцинкованная лента - обеспечивает прочность, коррозионную стойкость и долговечность.
• Изоляция: ПВХ пластикат с пониженной пожароопасностью - не поддерживает горение, снижает выделение дыма и хлористого водорода при нагреве.
• Степень защиты IP65: полностью защищён от пыли и струй воды из любого направления - подходит для помещений с повышенной влажностью и пыльными условиями.
• Температурный диапазон: от -30 C до +70 C - работает в холодных и жарких средах, включая неотапливаемые помещения и наружные трассы.
• Длина бухты: 50 м - оптимальная длина для прокладки на значительных расстояниях без необходимости соединения.
• Цвет: черный - маскирует загрязнения, совместим с типовой цветовой схемой промышленной автоматизации.
• Срок службы: 10 лет - при соблюдении условий эксплуатации и отсутствии перегрузок.

Совместимость и монтаж

Металлорукав IEK (ИЭК) МПГнг-LS-20 d20 с зондом и протяжкой (50м) легко монтируется благодаря встроенной протяжке - стальной трос внутри рукава позволяет затягивать кабель без дополнительных инструментов. Зонд (гибкий стержень) помогает ориентироваться в сложных маршрутах, особенно при прокладке через каналы, шахты и перекрытия. Установка возможна как в вертикальном, так и в горизонтальном положении. Для фиксации используются стандартные муфты и крепления с внутренним диаметром 20 мм. Отсутствие уплотнения требует дополнительной герметизации на входах/выходах, если требуется уровень защиты выше IP65.

Безопасность и стандарты

Металлорукав соответствует требованиям пожарной безопасности: материал не распространяет горение, имеет низкую дымообразующую способность и минимизирует выброс хлористого водорода при температурном воздействии. Это делает его подходящим для объектов, регулируемых нормами ГОСТ Р 53315, НПБ 248 и других документов, предъявляющих повышенные требования к пожарной опасности. Продукт сертифицирован в рамках системы качества IEK (ИЭК) и рекомендован для использования в проектах с обязательным указанием “рекомендованный проектный ассортимент”.

Преимущества

• Высокая механическая прочность за счёт оцинкованной стали - выдерживает давление, удары и сдавливание.
• Гибкость - позволяет прокладывать в ограниченных пространствах, с поворотами и изгибами радиусом более 100 мм.
• Встроенная протяжка и зонд - экономят время монтажа, исключают необходимость втягивания кабеля с помощью внешних устройств.
• Пониженное дымовыделение - критично для эвакуационных путей и закрытых помещений.
• Долгий срок службы - 10 лет при правильной установке и отсутствии перегрузок.

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP65 не гарантирует герметичность при длительном контакте с жидкостью.
• Отсутствие уплотнения на концах - требует самостоятельной герметизации при использовании во влажных или взрывоопасных зонах.
• Не подходит для прокладки в средах с агрессивными химическими веществами - ПВХ-изоляция может разрушаться под действием растворителей, кислот и щелочей.
• Недопустимо перегибать рукав с радиусом менее 100 мм - это может повредить внутреннюю структуру и протяжку.

Примеры использования

• Прокладка кабелей управления в тоннелях метрополитена - защита от пыли, вибраций и возможного возгорания.
• Монтаж сигнальных проводов на теплоэлектростанциях - безопасность при аварийных ситуациях и высоких температурах.
• Защита кабелей в системах вентиляции и кондиционирования высотных зданий - соответствие требованиям пожарной безопасности лифтовых шахт.
• Прокладка проводов на судах - устойчивость к влажности, солёному воздуху и вибрациям.

Практические советы

• Перед монтажом проверьте, что наружный диаметр кабеля не превышает 16–17 мм - чтобы свободно поместился в рукаве с запасом для движения.
• При прокладке длинных участков используйте ролики или направляющие - это снизит нагрузку на протяжку и продлит её срок службы.
• На выходах из металлорукава всегда применяйте термоусадочные или резиновые вводы - даже при IP65 они обеспечивают надёжную герметизацию.
• Не допускайте перегиба рукава под острым углом - это может порвать протяжку или деформировать стенки.
• Храните бухту в сухом месте, избегая прямого солнечного света - ПВХ-изоляция чувствительна к УФ-лучам.
